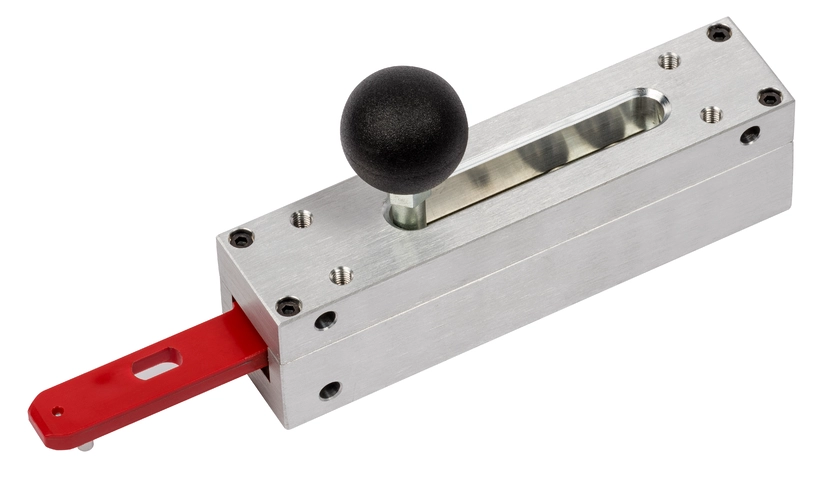

RIEGEL NZ/TZ-S1 (Obj. č. 028357)

Petlice pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ

  • Petlice pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ
  • Hliníková petlice
  • Pro dveře se závěsy nalevo nebo napravo.
  • Aretace pomocí pružiny v otevřené poloze
  • Vhodné pro mezeru mezi dveřmi a rámem cca 15 mm
RIEGEL NZ/TZ-S1 (Obj. č. 028357)

Popis

Rozsah dodávky

  • Aktuátor předem namontovaný v jazýčku závory

Objednávejte zvlášť:

  • Bezpečnostní spínač

Aretace v otevřené poloze

Cílem aretace v otevřené poloze je zamezit uzavření osob uvnitř stroje.Pohyblivá část petlice je aretována v otevřené poloze. Odjištění se provádí vytažením aretačního knoflíku.

Typy dveří a dveřní doraz

Vhodná pro dveře na pantech a posuvné dveře.Vhodná pro dveře se závěsy nalevo nebo napravo.Bez dveřního dorazu, dveře lze otevírat dovnitř i ven.

Integrovaný zajišťovací mechanismus

Integrovaný zajišťovací mechanismus umožňuje zajistit petlici například pomocí zámků v otevřené poloze. Tím lze zamezit nechtěnému uzavření osob v nebezpečném prostoru.

Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy
1Bezpečnostní spínač NZ.VZ, směr nájezdu A
1)Doplňkové informace: Před uvedením do provozu, resp. po nastavení směru nájezdu je nutné rukojeť zalepit do závitu tak, aby byla zajištěna proti otáčení. Odstraňovat rukojeť při běžícím zařízení není z důvodu neoprávněné manipulace povoleno. K montáži je nutné bezpečnostní spínač a aktuátor (petlici) funkčně spojit. Bezpečnostní spínač nepoužívejte jako doraz pro ochranný kryt.
2Bezpečnostní spínač NZ.VZ, směr nájezdu C
2)Upevnění petlice
3Otvor pro tři visací zámky

Technické údaje

Mechanické hodnoty a prostředí

Směr nájezdu A nebo C
Únikový odjišťovací prvek Žádné
Teplota při skladování -25 ... 70 °C
Materiál
Rukojeť Plast
Pouzdro Hliník
Šoupátko Hliník

Různé

Aretace Žádné

Ke stažení

Jednotlivé dokumenty

Č. dok.
Verze
Jazyk
Velikost
Č. dok. 2530033
Bezpečnostní informace pro petlice
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,2 MB
Č. dok. 2530033
Sicherheitsinformation für Riegel
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,2 MB
Č. dok. 2530033
Informação de segurança referente ao trinco
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Informazioni sulla sicurezza per il chiavistello
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,1 MB
Č. dok. 2530033
Tolózár biztonsági információi
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Информация за безопасност за ригели
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sikkerhedsinformation for bolte
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Ohutusalane teave riivistuste kohta
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Turvallisuustietoja salvalle
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sigurnosne informacije za brave
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Aizbīdņu drošības informācija
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Saugos informacija skląsčiui
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Veiligheidsinformatie voor grendels
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Sikkerhetsinformasjon for låser
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Säkerhetsinformation för regeln
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Varnostne informacije o zapahu
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Bezpečnostná informácia pre závory
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sürgüler için güvenlik bilgisi
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Informații de siguranță privind zăvoarele
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB

Ostatní dokumenty

Objednací údaje

Obj. č. 028357
Název výrobku RIEGEL NZ/TZ-S1
Hmotnost brutto 0,579kg
Global Trade Item Number (GTIN) 4047048000087
Číslo celního tarifu 83014090000
