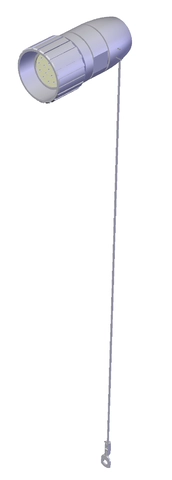

RC-12P1N8A8300 CODIERT (Obj. č. 073291)

Slepá zástrčka RC12 pro zakrytí přírubové zásuvky RC12, s kódováním

RC-12P1N8A8300 CODIERT (Obj. č. 073291)

Popis

Slepá zástrčka RC12

K zakrytí přírubové zásuvky RC12. Zákazník může volitelně na jednotlivé kontakty osadit můstky nebo použít předem zapojenou verzi (s kódováním). Kódování: Můstek z kontaktu č. 1 na kontakt č. 2 a z kontaktu č. 9 na kontakt č. 10.

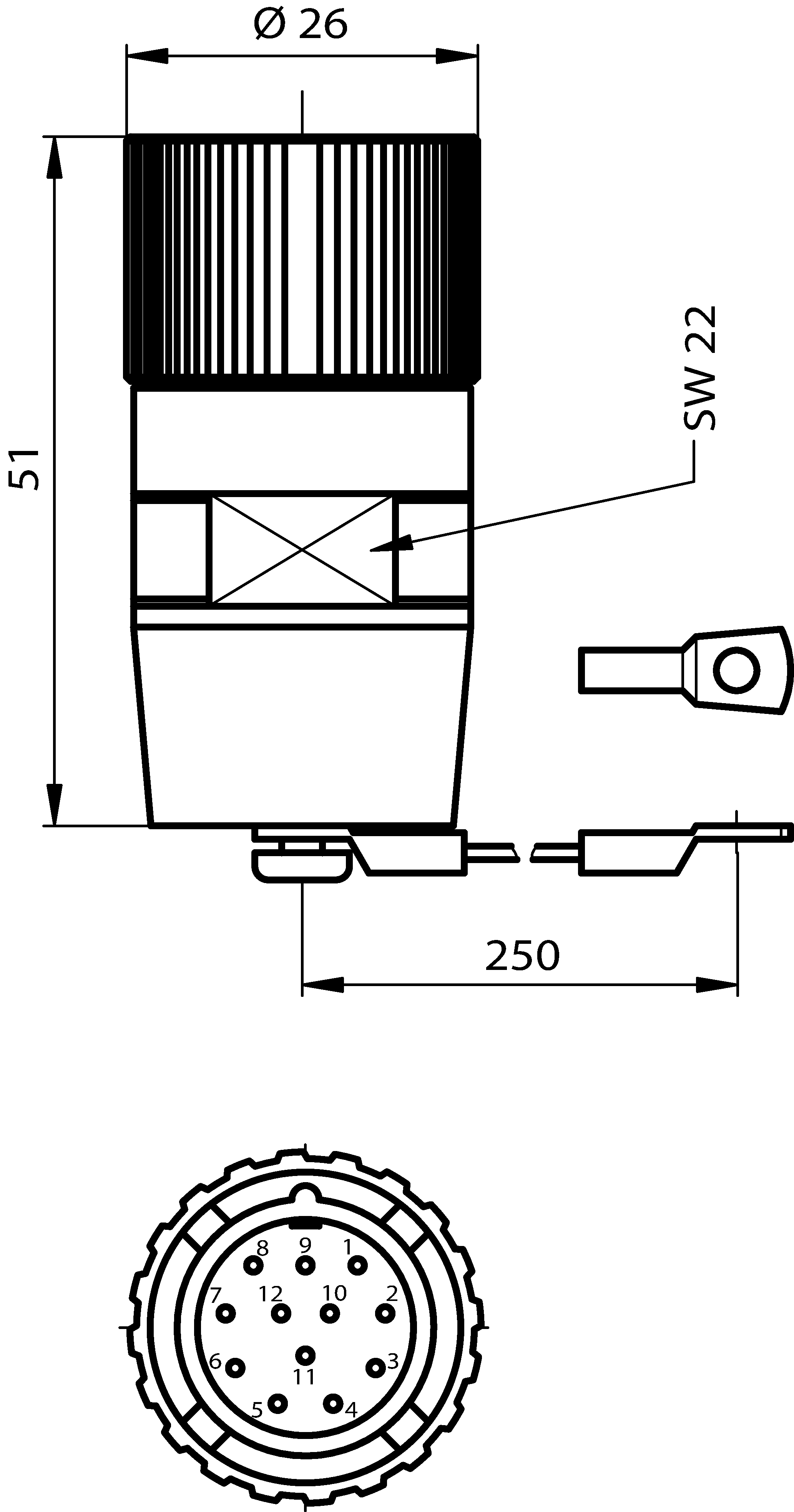

Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Hodnoty elektrického připojení

Průřez přípojky 0.14 ... 0.56 mm²
Návrhové napětí 150 V
Návrhový proud I 8000 mA (Pro jednotlivé kontakty při 25 °C)
Připojení stínění Prostřednictvím napojení na pouzdro

Mechanické hodnoty a prostředí

Typ připojení
Součást dodávky Krimpovací kontakty
Typ připojení Zásuvka s kolíky
Označení konektoru RC12
Teplota při skladování -25 ... 125 °C
Vývod kabelu Není k dispozici
Průměr kabelu Není k dispozici
Počet pólů 12
Třída ochrany IP67
Zajištění konektoru M23x1 Šroubovací uzávěr
Okolní teplota -20 ... 125 °C
Materiál
Pouzdro konektoru Kov

Různé

Další informace Přiložená lanka

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 073291
Název výrobku RC-12P1N8A8300 CODIERT
Hmotnost brutto 0,075kg
Číslo celního tarifu 85389099990
