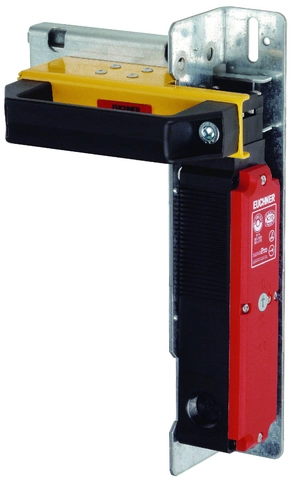

RIEGEL 0 NP/TP OHNE RASTUNG (Obj. č. 073535)

Petlice pro bezpečnostní spínače NP, GP a TP

  • Petlice pro bezpečnostní spínače NP... a TP...A
  • Ocelová petlice
  • Pro dveře se závěsy nalevo nebo napravo
  • Vhodné pro mezeru mezi dveřmi a rámem cca 6 mm
RIEGEL 0 NP/TP OHNE RASTUNG (Obj. č. 073535)

Popis

Možnosti kombinování

Bezpečnostní spínač NP...AS
Bezpečnostní spínač GP
Bezpečnostní spínač TP, bez únikového odjišťovacího prvku

Rozsah dodávky

  • Části petlice

  • Aktuátor

Objednávejte zvlášť:

  • Bezpečnostní spínač

  • Konzola spínače

Typy dveří a dveřní doraz

Vhodná pro dveře na pantech a posuvné dveře
Vhodná pro dveře se závěsy nalevo i napravo
S dveřním dorazem, dveře nelze otevírat dovnitř.

Integrovaný zajišťovací mechanismus

Integrovaný zajišťovací mechanismus umožňuje zajistit petlici například pomocí zámků v otevřené poloze. Tím lze zamezit nechtěnému uzavření osob v nebezpečném prostoru.

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy
1Směr nájezdu
2Po seřízení zajistěte tvarový spoj.
3Rám ochranné mříže (40 × 40)
4Dveře se závěsy nalevo
5Konzola spínače TP
6Petlice, NP/TP
7Dveře se závěsy napravo
8Aktuátor pro aretaci (073536)

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Mechanické hodnoty a prostředí

Směr nájezdu A nebo C
Počet instalovatelných bezpečnostních spínačů 1
Únikový odjišťovací prvek Žádné
Teplota při skladování -25 ... 70 °C
Materiál
Vodicí lišty Ocel s práškovým nástřikem
Rukojeť Plast
Základová deska Zinkovaná ocel

Různé

Aretace Žádné
