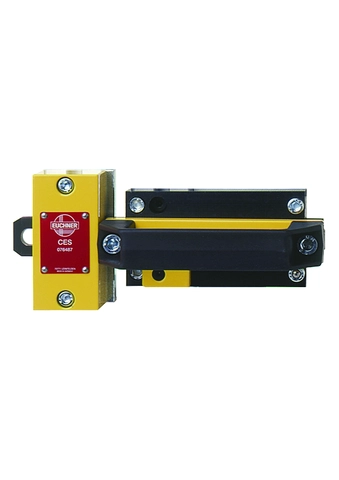

RIEGEL CES-A-A (Obj. č. 076487)

Petlice pro čtecí hlavy CES-A-LNA-...

  • Petlice pro čtecí hlavy CES-A-LNA-...
  • Ocelová petlice
  • Pro dveře se závěsy nalevo nebo napravo
  • Kulový aretační mechanismus v zavřené poloze
  • Vhodné pro mezeru mezi dveřmi a rámem cca 15 mm
  • Ochranný kryt pro čtecí hlavu
RIEGEL CES-A-A (Obj. č. 076487)

Popis

Možnosti kombinování

Čtecí hlavy CES-A-LNA-...

Rozsah dodávky

  • Části petlice

  • Aktuátor CES předem namontovaný v jazýčku závory

Objednávejte zvlášť:

  • Čtecí hlava

  • Vyhodnocovací jednotka CES-AZ...

Aretace v zavřené poloze

V zavřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému otevření. Kulový nebo pružinový aretační mechanismus se otevírá překonáním síly pružiny.

Typy dveří a dveřní doraz

Vhodná pro dveře na pantech a posuvné dveře
Vhodná pro dveře se závěsy nalevo i napravo
S dveřním dorazem, dveře nelze otevírat dovnitř.

Ochranný kryt

Ochranný kryt chrání čtecí hlavu před poškozením

Integrovaný zajišťovací mechanismus

Integrovaný zajišťovací mechanismus umožňuje zajistit petlici například pomocí zámků v otevřené poloze. Tím lze zamezit nechtěnému uzavření osob v nebezpečném prostoru.

Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy
1Pro šroub M6 z obou stran
2Šroub M6 přiložen
3Aretace proti nechtěnému otevření (vibrace)
4Rám ochranné mříže (40 × 40)
5Dveře se závěsy napravo
6Dveře se závěsy nalevo
7Při používání vyhodnocovací jednotky CES-A-AEA-04B, CES-A-AEA-02B, CES-A-ABA-01B, CES-AZ-AES..., CES-AZ-UES... se čtecí hlava montuje bez mezidesky.
8Při používání vyhodnocovací jednotky CES-A-ABA-01 se čtecí hlava montuje s mezideskou.

Technické údaje

Mechanické hodnoty a prostředí

Směr nájezdu A nebo C
Počet instalovatelných bezpečnostních spínačů 1
Únikový odjišťovací prvek Žádné
Teplota při skladování -25 ... 70 °C
Materiál
Vodicí lišty Plast
Rukojeť Plast
Základová deska Zinkovaná ocel
Konzola spínače Ocel s práškovým nástřikem

Různé

Aretace v zavřené poloze Kulový aretační mechanismus

Ke stažení

Jednotlivé dokumenty

Č. dok.
Verze
Jazyk
Velikost
Č. dok. 2530033
Bezpečnostní informace pro petlice
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,2 MB
Č. dok. 2530033
Sicherheitsinformation für Riegel
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,2 MB
Č. dok. 2530033
Informação de segurança referente ao trinco
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Informazioni sulla sicurezza per il chiavistello
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,1 MB
Č. dok. 2530033
Tolózár biztonsági információi
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Информация за безопасност за ригели
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sikkerhedsinformation for bolte
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Ohutusalane teave riivistuste kohta
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Turvallisuustietoja salvalle
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sigurnosne informacije za brave
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Aizbīdņu drošības informācija
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Saugos informacija skląsčiui
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Veiligheidsinformatie voor grendels
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Sikkerhetsinformasjon for låser
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Säkerhetsinformation för regeln
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Varnostne informacije o zapahu
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Bezpečnostná informácia pre závory
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sürgüler için güvenlik bilgisi
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Informații de siguranță privind zăvoarele
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB

Ostatní dokumenty

Objednací údaje

Obj. č. 076487
Název výrobku RIEGEL CES-A-A
Hmotnost brutto 1,488kg
Global Trade Item Number (GTIN) 4047048000131
Číslo celního tarifu 83014090000
