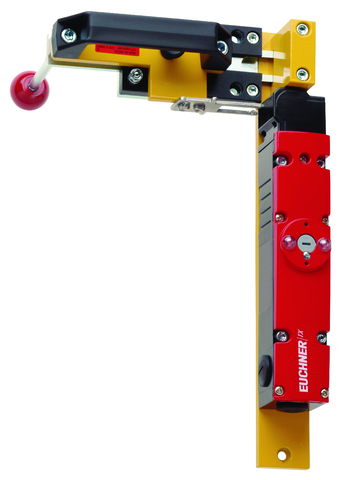

RIEGEL TX-CF (Obj. č. 085393)

Petlice s únikovým odjišťovacím prvkem pro bezpečnostní spínače TX...C1991 a 2161

  • Pro bezpečnostní spínače s únikovým odjišťovacím prvkem TX...C1991 a 2161
  • Ocelová petlice
  • Pro dveře se závěsy nalevo
  • Úniková páka
  • Aretační knoflík v otevřené poloze
  • Vhodné pro mezeru mezi dveřmi a rámem cca 15 mm
RIEGEL TX-CF (Obj. č. 085393)

Popis

Rozsah dodávky

  • Části petlice

  • Aktuátor

  • Konzola spínače

Objednávejte zvlášť:

  • Bezpečnostní spínač

Aretace v otevřené poloze

Cílem aretace v otevřené poloze je zamezit uzavření osob uvnitř stroje.Pohyblivá část petlice je aretována v otevřené poloze. Odjištění se provádí vytažením aretačního knoflíku.

Únikový odjišťovací prvek

Petlice s únikovým odjišťovacím prvkem mají únikovou páku, která umožňuje otevřít petlici zevnitř ochranného krytu.

Typy dveří a dveřní doraz

Vhodná pro dveře na pantech a posuvné dveře
Vhodná pro dveře se závěsy nalevo
S dveřním dorazem, dveře nelze otevírat dovnitř.

Integrovaný zajišťovací mechanismus

Integrovaný zajišťovací mechanismus umožňuje zajistit petlici například pomocí zámků v otevřené poloze. Tím lze zamezit nechtěnému uzavření osob v nebezpečném prostoru.

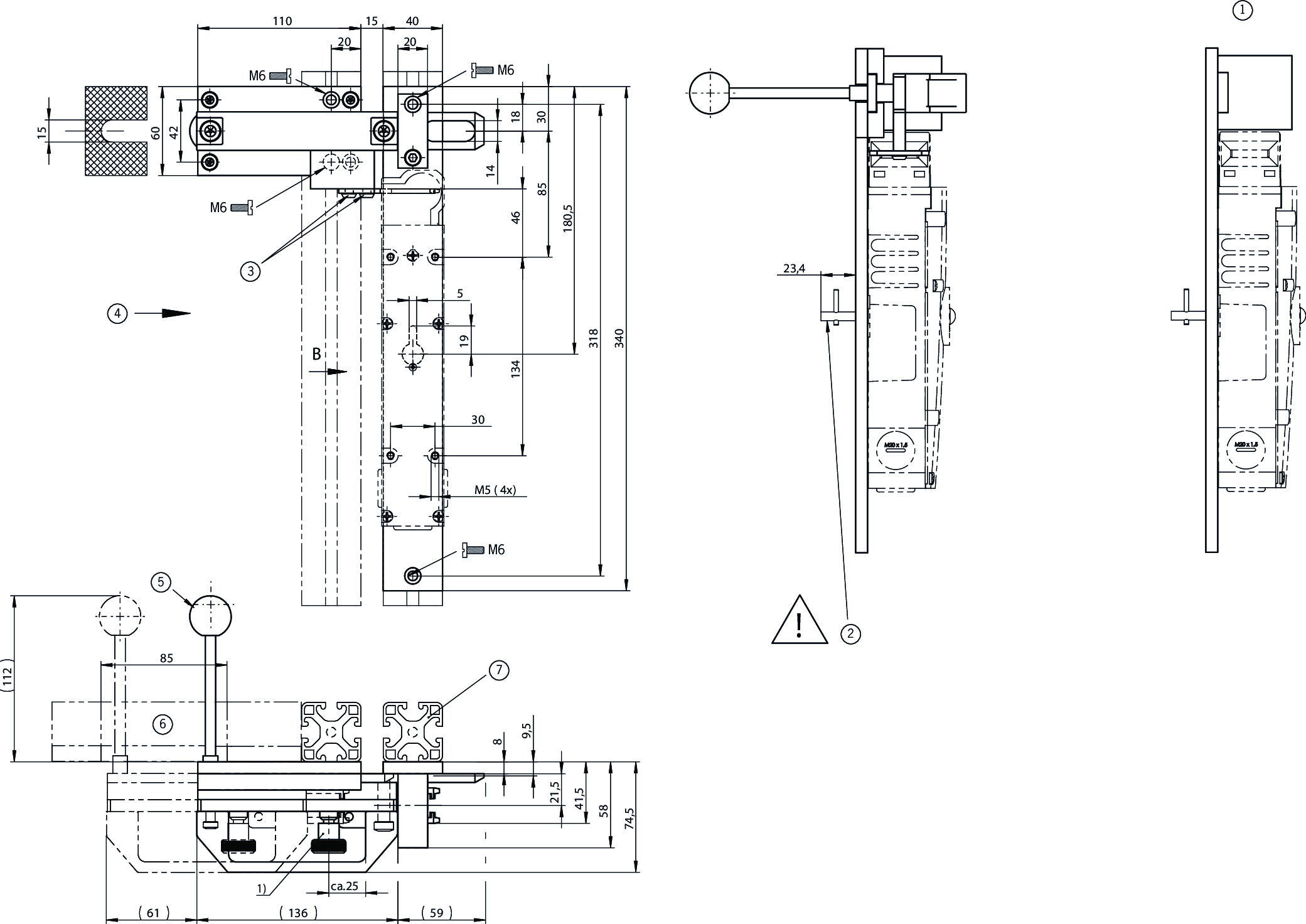

Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy
1Pohled B
1)Petlice s aretací. Aretace v otevřené poloze. (Zamezuje nechtěnému zavření petlice.) Odjištění vytažením aretačního knoflíku.
2Při použití únikového odjišťovacího prvku spínače nesmí být aktuátor pod tahovým napětím (např. v důsledku deformovaných dveří nebo tahání za páku petlice)
3Bezpečnostní šroub
4Bezpečnostní spínač TX, směr nájezdu C
5Volně přiloženo
6Dveře se závěsy nalevo
7Rám ochranné mříže (40 × 40)

Technické údaje

Mechanické hodnoty a prostředí

Směr nájezdu C
Počet instalovatelných bezpečnostních spínačů 1
Únikový odjišťovací prvek Ano
Teplota při skladování -25 ... 70 °C
Materiál
Vodicí lišty Plast
Konzola spínače Ocel s práškovým nástřikem
Základová deska Zinkovaná ocel
Rukojeť Plast

Různé

Aretace v otevřené poloze Aretace pomocí čepu

Ke stažení

Jednotlivé dokumenty

Č. dok.
Verze
Jazyk
Velikost
Č. dok. 2530033
Bezpečnostní informace pro petlice
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,2 MB
Č. dok. 2530033
Sicherheitsinformation für Riegel
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,2 MB
Č. dok. 2530033
Informação de segurança referente ao trinco
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Informazioni sulla sicurezza per il chiavistello
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,1 MB
Č. dok. 2530033
Tolózár biztonsági információi
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Информация за безопасност за ригели
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sikkerhedsinformation for bolte
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Ohutusalane teave riivistuste kohta
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Turvallisuustietoja salvalle
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sigurnosne informacije za brave
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Aizbīdņu drošības informācija
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Saugos informacija skląsčiui
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Veiligheidsinformatie voor grendels
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Sikkerhetsinformasjon for låser
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Säkerhetsinformation för regeln
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,4 MB
Č. dok. 2530033
Varnostne informacije o zapahu
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Bezpečnostná informácia pre závory
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Sürgüler için güvenlik bilgisi
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB
Č. dok. 2530033
Informații de siguranță privind zăvoarele
Č. dok.
2530033
Verze
04-03/24
Jazyk
Velikost
0,5 MB

Ostatní dokumenty

Objednací údaje

Obj. č. 085393
Název výrobku RIEGEL TX-CF
Hmotnost brutto 2,45kg
Číslo celního tarifu 83014090000
