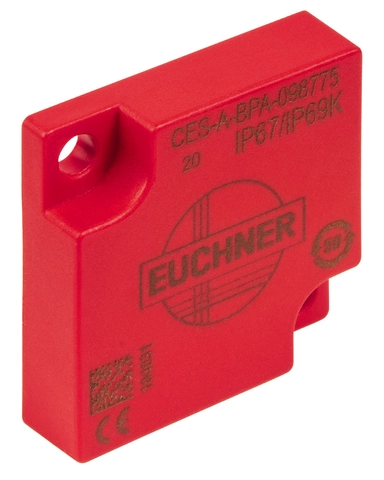

Aktuátor CES-A-BPA
- Tvar kvádru 40 × 40 mm
Popis
Rozměrové výkresy
| 1 | Aktivní plocha |
Technické údaje
Schválení
Pracovní prostor
| Vzdálenost aktuátoru „s“ | |
| Minimální vzdálenost při bočním směru nájezdu | min. 6 mm |
| Zapínací vzdálenost | |
| Při odchylce soustřednosti m = 0 | 22 mm (Při nelícující montáži aktuátoru na díl z kovu) |
| Zajištěná vzdálenost vypnutí sar | |
| Při odchylce soustřednosti m = 0 | max. 58 mm (Při nelícující montáži aktuátoru na díl z kovu) |
| Zajištěná spínací vzdálenost sao | |
| Při odchylce soustřednosti m = 0 | min. 18 mm (Při nelícující montáži aktuátoru na díl z kovu) |
| Spínací hystereze | |
| Při odchylce soustřednosti m = 0 | 1 ... 2 mm (Při nelícující montáži aktuátoru na díl z kovu) |
Hodnoty elektrického připojení
| Napájení | Indukční z čtecí hlavy |
Mechanické hodnoty a prostředí
| Utahovací moment | |
| Upevňovací šrouby | max. 1 Nm |
| Teplota při skladování | -25 ... 70 °C |
| Třída ochrany | IP65/IP67/IP69/IP69K |
| Okolní teplota | -25 ... 70 °C |
| Materiál | |
| Pouzdro | Plast (PBT) |
Součásti obsažené v sadě
| Obsažené příslušenství | 2× bezpečnostní šroub M5 × 10 |
Příslušenství
Ke stažení
Jednotlivé dokumenty
Ostatní dokumenty
Prodejní doklady
Schválení a certifikáty
c UL us
Č. dok.
Verze
Jazyk
Velikost
c UL us
Č. dok.
Verze
Jazyk
Velikost
0,2 MB
CAD-Data
Objednací údaje
| Obj. č. | 098775 |
| Název výrobku | CES-A-BPA-098775 |
| Hmotnost brutto | 0,029kg |
| Global Trade Item Number (GTIN) | 4047048005440 |
| Číslo celního tarifu | 85389099990 |
| ECLASS | 27-27-24-04 Actuator for safety-related proximity switch |
