C-MINF12-12X1,0PV09,1-MA-100962 (Obj. č. 100962)

Připojovací kabel s konektorem MR12, 12pól., 9,1 m

  • Zástrčka MR12 s dutinkami, 12pól.
  • Přímý konektor
  • Kabel z PVC
  • Délka kabelu 9,1 m
  • Kabel s volným koncem
C-MINF12-12X1,0PV09,1-MA-100962 (Obj. č. 100962)

Popis

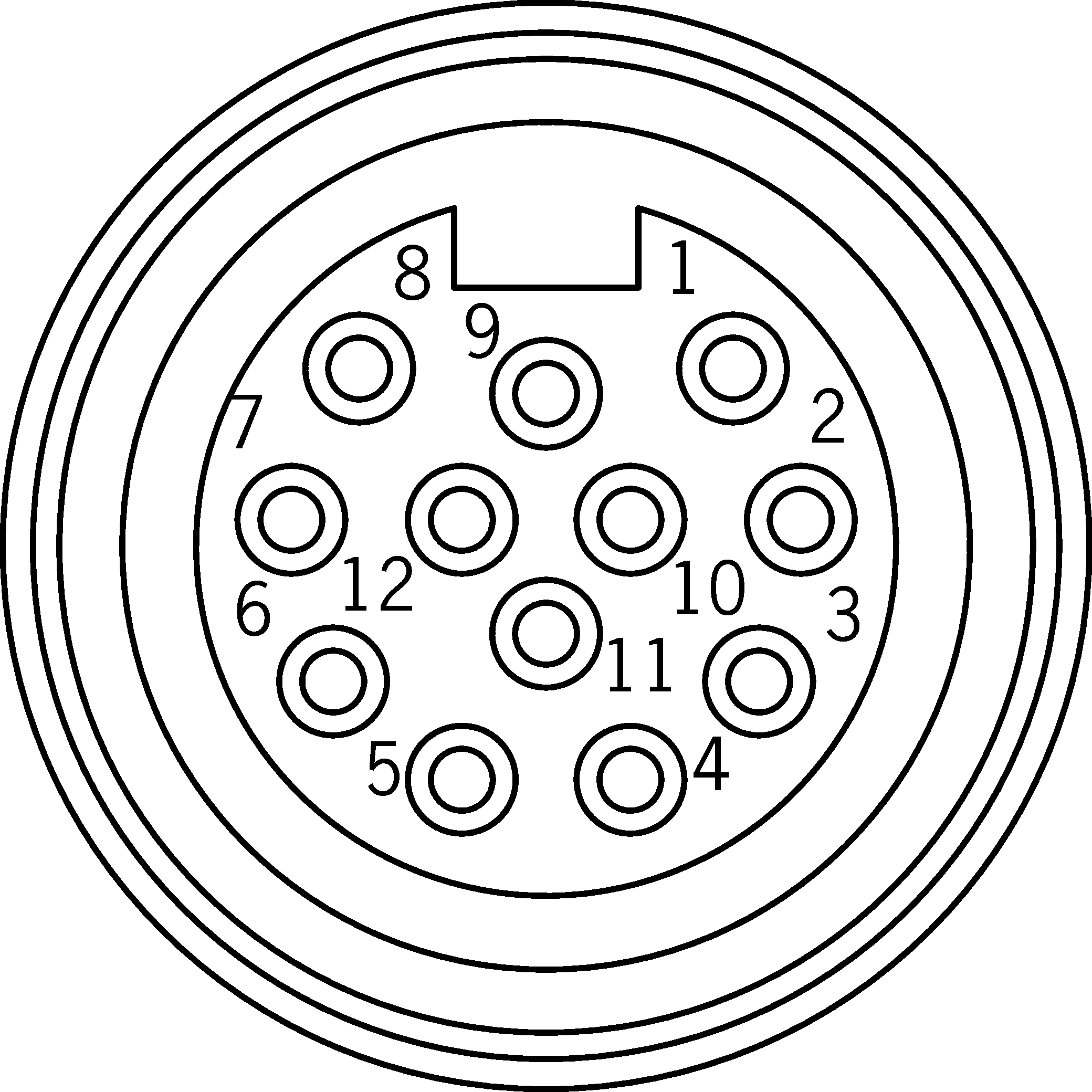

Obsazení konektoru

1OG
2BU
3WH/BK
4RD/BK
5GN/BK
6OG/BK
7BU/BK
8BK/WH
9GN/YE
10RD
11WH
12BK
Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy
Rozměr A Ø 32, rozměr B 64, rozměr C Ø 9,8

Technické údaje

Schválení

c_UL_us_E357602_

Hodnoty elektrického připojení

Jmenovité napětí 300 V

Mechanické hodnoty a prostředí

Průřez žíly 18× AWG
Počet žil 12
Teplota při skladování -40 ... 80 °C
Druh kabelu Přímý
Průměr kabelu
Cca 10.4 mm
Délka kabelu 9.1 m
Vhodnost pro použití s vlečnými řetězy Ne
Okolní teplota -40 ... 80 °C
Materiál
Plášť PVC
Přípojka 2
Konec žíly Odizolovaný plášť
Typ připojení Volný konec kabelu
Přípojka 1
Typ připojení Konektor BHA12
Typ připojení Zástrčka s dutinkami
Vývod kabelu Přímý
Počet pólů 12
Třída ochrany IP67
Zajištění konektoru Šroubovací uzávěr
Materiál
Zajištění konektoru Plast

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 100962
Název výrobku C-MINF12-12X1,0PV09,1-MA-100962
Hmotnost brutto 1,795kg
Číslo celního tarifu 85444290900
ECLASS 27-06-03-04 Appliance cord (data cable)
