Zástrčka s dutinkami RC17
Popis

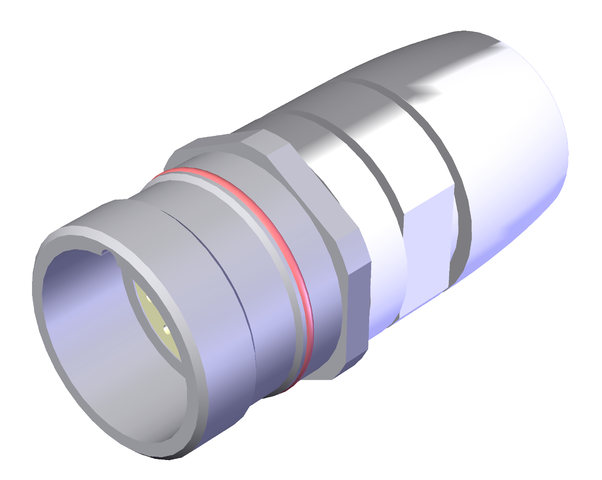

Zástrčka s dutinkami RC17
Zástrčka s dutinkami pro mobilní potvrzovací tlačítko.

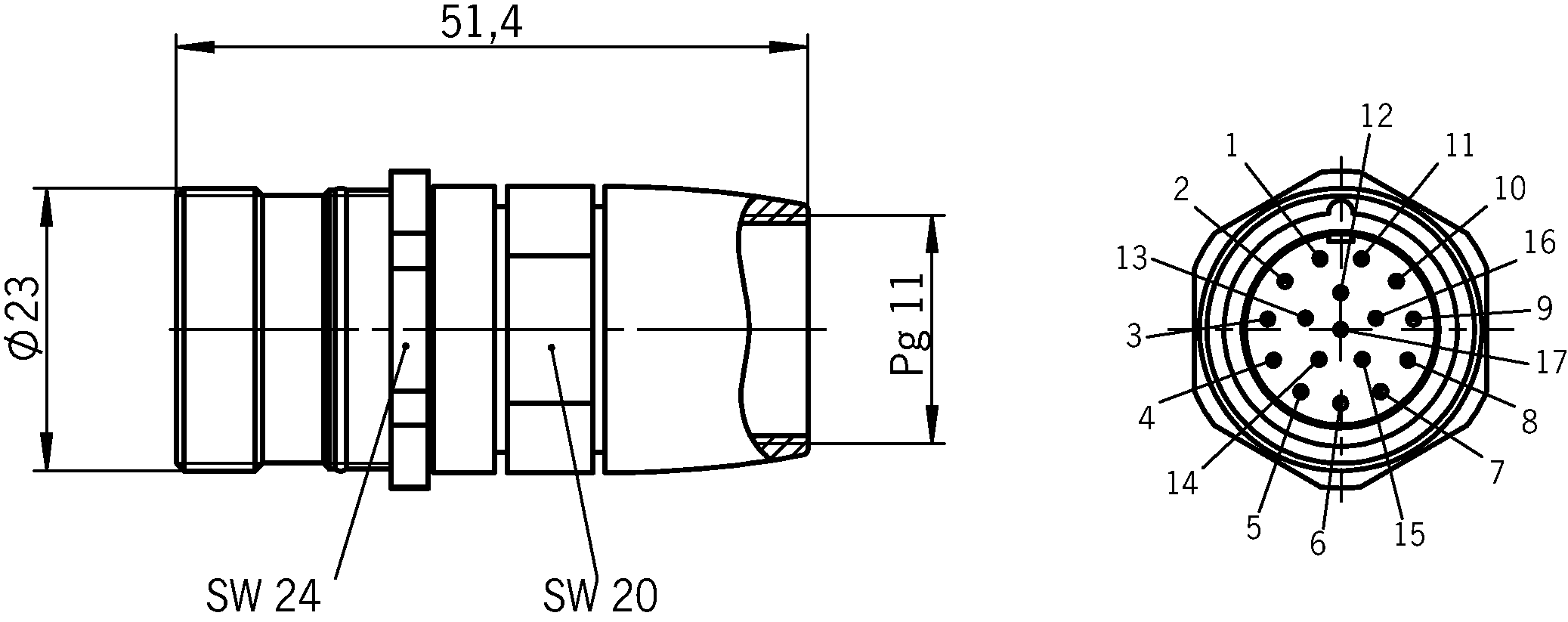

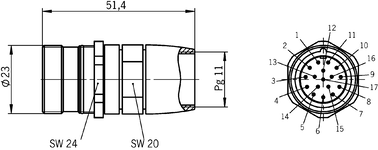

Rozměrové výkresy
Technické údaje
Hodnoty elektrického připojení
| Průřez přípojky | 0.14 ... 0.56 mm² |
| Návrhové napětí | 150 V |
| Návrhový proud I | 8000 mA (Pro jednotlivé kontakty při 25 °C) |
| Připojení stínění | Prostřednictvím napojení na pouzdro |
Mechanické hodnoty a prostředí
| Typ připojení | |
| Součást dodávky | Krimpovací kontakty |
| Typ připojení | Zástrčka s dutinkami |
| Označení konektoru | RC17 |
| Teplota při skladování | -25 ... 125 °C |
| Vývod kabelu | Přímý |
| Průměr kabelu | max. 10 mm (Upevnění pomocí dodatečné kabelové vývodky PG11) |
| Počet pólů | 17 |
| Třída ochrany | IP67 |
| Zajištění konektoru | Šroubovací uzávěr |
| Okolní teplota | -20 ... 125 °C |
| Materiál | |
| Zajištění konektoru | CuZn nebo GD-Zn |
| Pouzdro konektoru | Kov |
Ke stažení
Jednotlivé dokumenty
Pokyny
Bezpečnostní informace
Č. dok.
Verze
Jazyk
Velikost
Bezpečnostní informace
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Č. dok.
MAN20001593
Verze
01-10/22
Jazyk
Velikost
0,6 MB
Sicherheitsinformation
Č. dok.
MAN20001593
Verze
01-10/22
Jazyk
Velikost
0,2 MB
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
EU-Konformitätserklärung
Č. dok.
EDC20001578
Verze
Jazyk
Velikost
0,2 MB
Ostatní dokumenty
Prodejní doklady
Commandes d’Assentiment ZS
Č. dok.
Verze
Jazyk
Velikost
Commandes d’Assentiment ZS
Č. dok.
097367
Verze
09-02/21
Jazyk
Velikost
10,2 MB
Enabling switches ZS
Č. dok.
Verze
Jazyk
Velikost
Enabling switches ZS
Č. dok.
095690
Verze
09-02/21
Jazyk
Velikost
10,1 MB
Zustimmtaster ZS
Č. dok.
Verze
Jazyk
Velikost
Zustimmtaster ZS
Č. dok.
095689
Verze
09-02/21
Jazyk
Velikost
10,2 MB
Objednací údaje
| Obj. č. | 106349 |
| Název výrobku | STECKVERBINDER 17POL RC-17S1N8A7200 |
| Hmotnost brutto | 0,077kg |
| Číslo celního tarifu | 85389099990 |
