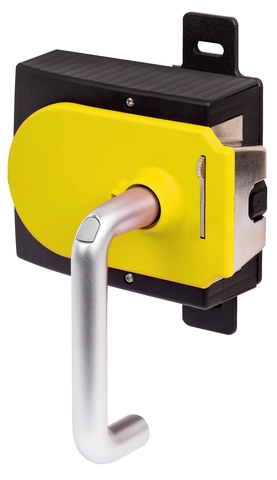

MGB-H-AA1A8-L-114466 (Obj. č. 114466)

Modul vnější kliky MGB-H..., žlutý

  • Inteligentní jazýček závory
  • Zajišťovací mechanismus
  • Dveřní klika
  • Montážní deska
MGB-H-AA1A8-L-114466 (Obj. č. 114466)

Popis

Jazýček závory

Transpondér spolehlivě rozpozná, pokud se jazýček závory zasune do vyhodnocovacího modulu.

Zajišťovací mechanismus

Při čištění a provádění servisu lze jazýček závory zajistit až třemi zámky.

Dveřní klika

Systém MGB disponuje odolnou dveřní klikou, kterou lze otáčet v krocích po 90 stupních – přesně podle požadavků konkrétní montážní situace. Směr ovládání lze změnit tak, aby odpovídal dveřím se závěsy nalevo nebo napravo.

Dveřní koule

Alternativně ke dveřní klice lze modul vnější kliky dovybavit také dveřní koulí.

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy
1Dveřní klika
2Aretační kolíčky krytu pouzdra a pro změnu polohy kliky
3Zajišťovací mechanismus
4Jazýček závory

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Schválení

DGUV_MGB1_ET 25017_ET 25018

Mechanické hodnoty a prostředí

Montážní poloha Dveřní závěs DIN levý
Teplota při skladování -25 ... 70 °C
Třída ochrany IP65
Okolní teplota -20 ... 55 °C
Materiál
Pouzdro Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný, nerezová ocel

Různé

Číslo verze výrobku V3.0.0
Další funkce
S deskou pro přisazenou montáž
Se žlutým krytem

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 114466
Název výrobku MGB-H-AA1A8-L-114466
Hmotnost brutto 1,72kg
Číslo celního tarifu 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
