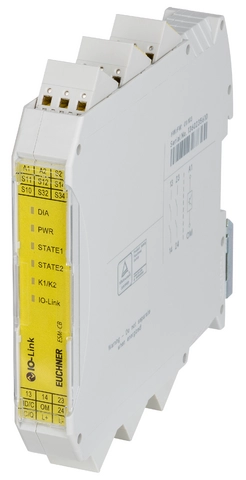

ESM-CB-AZ-FI2-BR-IO-158875 (Obj. č. 158875)

Brána pro IO-Link s reléovými výstupy pro spínače BP/BR

  • Zařízení IO-Link ke čtení procesních a přístrojových dat z bezpečnostních spínačů BP/BR a jejich přenosu do nadřazeného řídicího systému
  • Ovládání jištění ochranného krytu spínačů BP/BR, v závislosti na použitém spínači
  • Kompaktní provedení s šířkou 18 mm
  • Montáž na DIN lištu
  • LED indikátory stavu
  • Obvod senzoru 1: Připojení jedno- nebo dvoukanálových bezpečnostních spínačů s bezpotenciálovými kontakty, detekce příčného zkratu, zemního zkratu a zkratu na kostru
  • Obvod senzoru 2: Připojení 2 bezpečnostních výstupů pro spínače BP/BR
  • Použití ve funkci bezpečnostního relé se dvěma bezpečnostními výstupy
  • Možnost připojení spouštěcího tlačítka a obvodu zpětné vazby
  • Bezpečnostní relé: Použití do kategorie 4 podle normy EN ISO 13849-1
ESM-CB-AZ-FI2-BR-IO-158875 (Obj. č. 158875)

Popis

Možnosti připojení

Při odpovídajícím zapojení jsou možné následující funkce:

  • Spouštěcí vstup pro automatické spouštění nebo monitorované spouštěcí tlačítko
  • Monitorování následných relé nebo stykačů (obvod zpětné vazby)
  • Monitorování příčného zkratu za účelem detekce zkratů mezi připojovacími kabely a případného vypnutí výstupů nebo zamezení spuštění relé
  • Monitorování zemního zkratu / zkratu na kostru za účelem detekce zkratů mezi připojovacím kabelem a zemí nebo kostrou a případného vypnutí výstupů nebo zamezení spuštění relé.

Reléové výstupy

  • Výstupy jsou redundantní a galvanicky oddělené.
  • Monitorování současného sepnutí bezpečnostních výstupů za účelem časového monitorování bezpečnostních součástí.
  • Vypínání bez prodlevy

Připraven na Průmysl 4.0

Procesní data jsou do řídicího systému cyklicky přenášena prostřednictvím rozhraní IO-Link. Obsahují všechny signály, jako jsou například poloha dveří, poloha jištění ochranného krytu nebo indikace, zda se spínač nachází v mezích detekční oblasti.

Procesní data jsou řídicímu systému k dispozici v reálném čase po uplynutí cca 200 ms a lze je použít pro proces automatizace.

Kromě toho lze pomocí acyklických dotazů přenášet environmentální data, jako jsou interní teplota spínače, připojené napětí, identifikátor používaného transpondéru a další hodnoty.

Sériové řazení metodou plug & play

  • Přípojka pro bezpečnostní spínače s technologií BR bez adresování jednotlivých spínačů
  • To minimalizuje náročnost zapojování a projektování.

Přístrojová data a události

Z nadřazeného řídicího systému lze zjišťovat víc než 30 různých informací o připojených spínačích. Rozsáhlý přenos dat přes IO-Link umožňuje například cílenou preventivní údržbu.

Snadná realizace inovativních aplikací

Pomocí přístrojových dat z používaných aktuátorů lze například detekovat jednotlivé polohy kruhových stolů nebo různé nádoby.

Rozměrový výkres
Rozměrový výkres

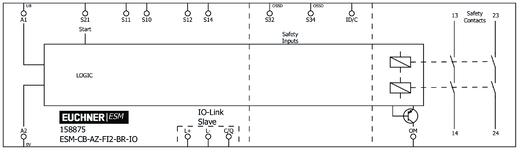

Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E93776EAC_RU C-DE.MO05.B.00971/20TÜV Rheinland_ESM-CB_01/205/5698.01/24

Ovládací a zobrazovací prvky

LED displej
Provozní napětí PWR
Zobrazení stavu IO-Link
Zobrazení stavu STÁT1
Zobrazení stavu K1/K2
Zobrazení stavu DIA
Zobrazení stavu STÁT2

Hodnoty elektrického připojení

Průřez přípojky 0.2 ... 1.5 mm²
Jmenovité impulzní napětí Uimp
Na povrchu / na vzduchu
Stupeň znečištění (externí, podle EN 60947-1) 2
IO-Link
Aktualizace procesních dat 5 ms
Napájení
L /L- 24 V DC –20 % / +25 %
Odběr proudu
L /L- 16 mA
Ochrana proti přepólování Ano
Doba cyklu 5 ms
Napájení A1/A2
Návrhové izolační napětí Ui 320 V
Jmenovité impulzní napětí Uimp 4 kV
Napájecí napětí DC
UB 24 V DC -20% ... +25%
Zatěžovatel DZ 100 %
Odběr proudu 60 mA
Ochrana proti přepólování Ano
Diagnostický vstup ID/C
Odběr proudu 30 mA
Výstup zprávy OM
Druh výstupu polovodičový výstup pnp, (nesouvisí s bezpečností)
Výstupní napětí
Cca 22 V DC (UB - 2 V)
Spínací proud max. 100 mA
Senzorový obvod S1: Vstupy S12, S14 (bezpečnostní vstupy)
Doba diskrepance
Vstupní napětí
1 signál 11 ... 30 V DC
Doba trvání zkušebního impulzu 1.5 ms
Interval testovacích impulzů Rychlost testovacích pulzů = 5 x šířka testovacího pulzu
Senzorový obvod S2: 2 bezpečnostní vstupy S32, S34
Doba diskrepance
Vstupní napětí
1 signál 11 ... 30 V DC
Odběr proudu max. 5 mA
Bezpečnostní kontakty 13/14, 23/24
Zajištění
Externí (bezpečnostní obvod) podle normy EN 60269-1 6 AgG, nebo jistič 6 A (charakteristika B nebo C)
Druh výstupu
Spínací kontakt 2 bezpečnostní rozpínací kontakty 13/14 a 23/24, každý z nich 2 redundantně zapojené v sérii, nezpožděné, bezpotenciálové.
Kategorie použití
DC-13 4A 24 V
AC-15 5A 230 V
Spínací napětí
AC/DC 12 ... 250 V
Spínací proud max. 6000 mA
Startovní okruh: vchod S21
Vstupní napětí 19.2 ... 30 V DC
Odběr proudu 5 mA

Mechanické hodnoty a prostředí

Rozměry 17,5 x 116,5 x 114,5 mm
Typ připojení Násuvné pružinové klecové svorky
Montážní poloha Svisle nebo vodorovně
Teplota při skladování -25 ... 70 °C
Vlhkost vzduchu max. 75 % rH
Způsob montáže Nosná lišta TH 35 (EN IEC 60715)
Třída ochrany
IP54 (Místo instalace – min.)
IP20
Okolní teplota -25 ... 60 °C
Materiál
Kontakt AgSnO2
Pouzdro PBT, šedá
IO-Link
Typ připojení
C/Q 1 Mistr
Diagnostický vstup ID/C
Počet vstupů 1
Bezpečnostní kontakty 13/14, 23/24
Mechanická životnost
Relé 10 x 10⁶

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Monitorování polohy ochranného krytuPři spínaném proudu ≤ 0,1 A při 24 V DC a max. 500 000 spínacích cyklech 1/yPL e31x10-9420 y
se spínacím proudem ≤ 1 A při 24 V DC a max. 50 000 spínacích cyklů 1/yPL e31x10-9420 y
se spínacím proudem ≤ 4 A při 24 V DC a max. 15 000 spínacích cyklů 1/yPL e31x10-9420 y


Rozhraní

IO-Link
Datový protokol (COM3)
Přenosová rychlost 230 kbit/s

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 158875
Název výrobku ESM-CB-AZ-FI2-BR-IO-158875
Hmotnost brutto 0,231kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-07 Field bus, decentralized peripheral - basic device
