NM03RBA-M (Obj. č. 084519)

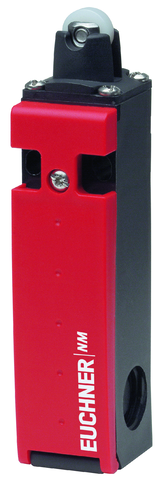

Bezpečnostní spínač NM.RB s plunžrem s rolnou, dlouhé pouzdro, kabelový vstup M16 × 1,5

  • Plunžr s rolnou, průměr rolny 12 mm
  • Dlouhé pouzdro
  • 3× kabelový vstup M16 × 1,5
  • 3× nuceně rozpínaný kontakt
NM03RBA-M (Obj. č. 084519)

Popis

Směr nájezdu

Horizontálně

Možnost nastavení v krocích po 90 stupních.

Spínací jednotka

ES03

Pomalý spínací člen, 3× nuceně rozpínaný kontakt

Rozměrový výkres
Rozměrový výkres
Připojovací schéma ES03
Připojovací schéma ES03
Způsob a dráhy spínání
Způsob a dráhy spínání
Elektromechanické bezpečnostní spínače v praxi

Rozměrové výkresy

Rozměrové výkresy
*Fixovaná poloha pro bezpečnostní aplikace (M5)

Příklady připojení

Příklady připojení

Diagramy směnových jízd

Diagramy směnových jízd

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20DGUV_NM_ET22043_ET22044c_UL_us_E155795_6/1CCC2024010305643584_SafetySwitch N

Hodnoty elektrického připojení

Zajištění max. 4 A gG
Průřez přípojky 0.34 ... 1.5 mm²
Návrhové izolační napětí Ui 250 V
Jmenovité impulzní napětí Uimp 2.5 kV
Kategorie použití
DC-13 4 A 24 V
AC-15 4 A 230 V
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 4 A

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 60 m/min
Směr nájezdu A
Typ připojení
3× M16 × 1,5
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 3
Provedení Dlouhé pouzdro
Ovládací prvek
Kluzné ložisko z plastu Plunžr s rolnou
Frekvence ovládání max. 5000 1/h
Ovládací síla 15 N
Montážní poloha Libovolná
Teplota při skladování -25 ... 80 °C
Mechanická životnost 30 x 10⁶
Princip přepínání Pomalý spínací člen
Třída ochrany IP67
Okolní teplota -20 ... 80 °C
Materiál
Kontakt Slitina stříbra, velmi tenké pozlacení
Pouzdro Termoplast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Spolehlivá detekce polohy2x10720 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 084519
Název výrobku NM03RBA-M
Hmotnost brutto 0,099kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
