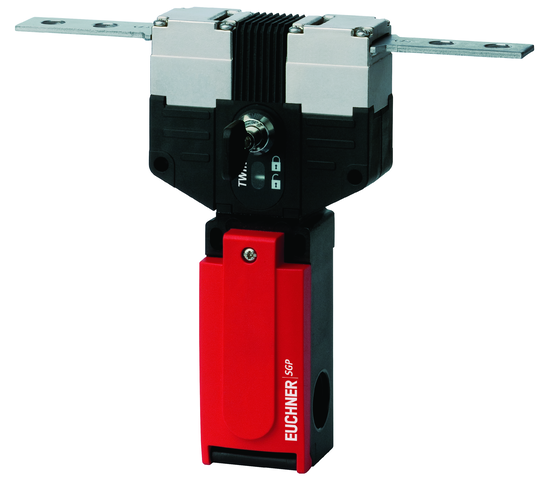

SGP-TW-1E-2131AC-M-S1 (Obj. č. 099900)

Bezpečnostní spínač SGP-TW, kabelový vstup M20 × 1,5

  • Funkce TWIN (dvě ovládací hlavy)
  • 3× kabelový vstup M20 × 1,5
  • 3× nuceně rozpínaný kontakt
  • 1× spínací kontakt
  • Dodatečný zámek na hlavě spínače
SGP-TW-1E-2131AC-M-S1 (Obj. č. 099900)

Popis

Směr nájezdu

Horizontálně a vertikálně

Možnost nastavení v krocích po 90 stupních.

Spínací jednotka

2131

Pomalý spínací člen, 3× nuceně rozpínaný kontakt + 1× spínací kontakt

Provedení TWIN

Spínač má dvě ovládací hlavy. Umožňují souběžné jištění dvou pohyblivých ochranných krytů.

Potřebné příslušenství

Aktuátor není součástí dodávky.

Rozměrový výkres
Rozměrový výkres
Připojovací schéma 2131
Připojovací schéma 2131
Elektromechanické bezpečnostní spínače v praxi

Rozměrové výkresy

Rozměrové výkresy
1Hloubka zasunutí
2Zde nepřišroubovávat (2×)

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20CCC2024010305643681_GP_SGP_SGA

Hodnoty elektrického připojení

Zajištění max. 4 A gG
Průřez přípojky 0.34 ... 1.5 mm²
Návrhové izolační napětí Ui 250 V
Jmenovité impulzní napětí Uimp 2.5 kV
Kategorie použití
DC-13 4 A 24 V
AC-15 4 A 230 V
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 4 A

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Směr nájezdu A a C (Dvě ovládací hlavy)
Typ připojení
3× M20 × 1,5
Počet spínacích kontaktů pro monitorování polohy dveří 1
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 3
Vytahovací síla 25 N
Frekvence ovládání max. 6700 1/h
Ovládací síla 25 N
Montážní poloha Libovolná
Hloubka zasunutí 24.5 mm
Teplota při skladování -25 ... 80 °C
Mechanická životnost 1 x 10⁶
Přidržovací síla 10 N
Princip přepínání Pomalý spínací člen
Třída ochrany IP67
Okolní teplota -20 ... 80 °C
Materiál
Kontakt Slitina stříbra, velmi tenké pozlacení
Pouzdro Termoplast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu2x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


Různé

Další funkce Se zámkem (univerzální zamykání)

V kombinaci s aktuátorem BETAETIGER-S-GT-SN

Volný chod 5 mm

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 099900
Název výrobku SGP-TW-1E-2131AC-M-S1
Hmotnost brutto 0,407kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
