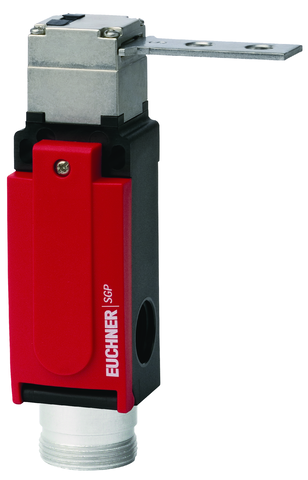

SGP2E-2131A-9C-DCX (Obj. č. 100907)

Bezpečnostní spínač SGP, konektor MR9

  • Konektor MR9, 9pól. (bez PE)
  • 3× nuceně rozpínaný kontakt
  • 1× spínací kontakt
SGP2E-2131A-9C-DCX (Obj. č. 100907)

Popis

Směr nájezdu

Horizontálně a vertikálně

Možnost nastavení v krocích po 90 stupních.

Spínací jednotka

2131

Pomalý spínací člen, 3× nuceně rozpínaný kontakt + 1× spínací kontakt

Potřebné příslušenství

Aktuátor není součástí dodávky.

Rozměrový výkres
Rozměrový výkres
Připojovací schéma 2131
Připojovací schéma 2131
Elektromechanické bezpečnostní spínače v praxi

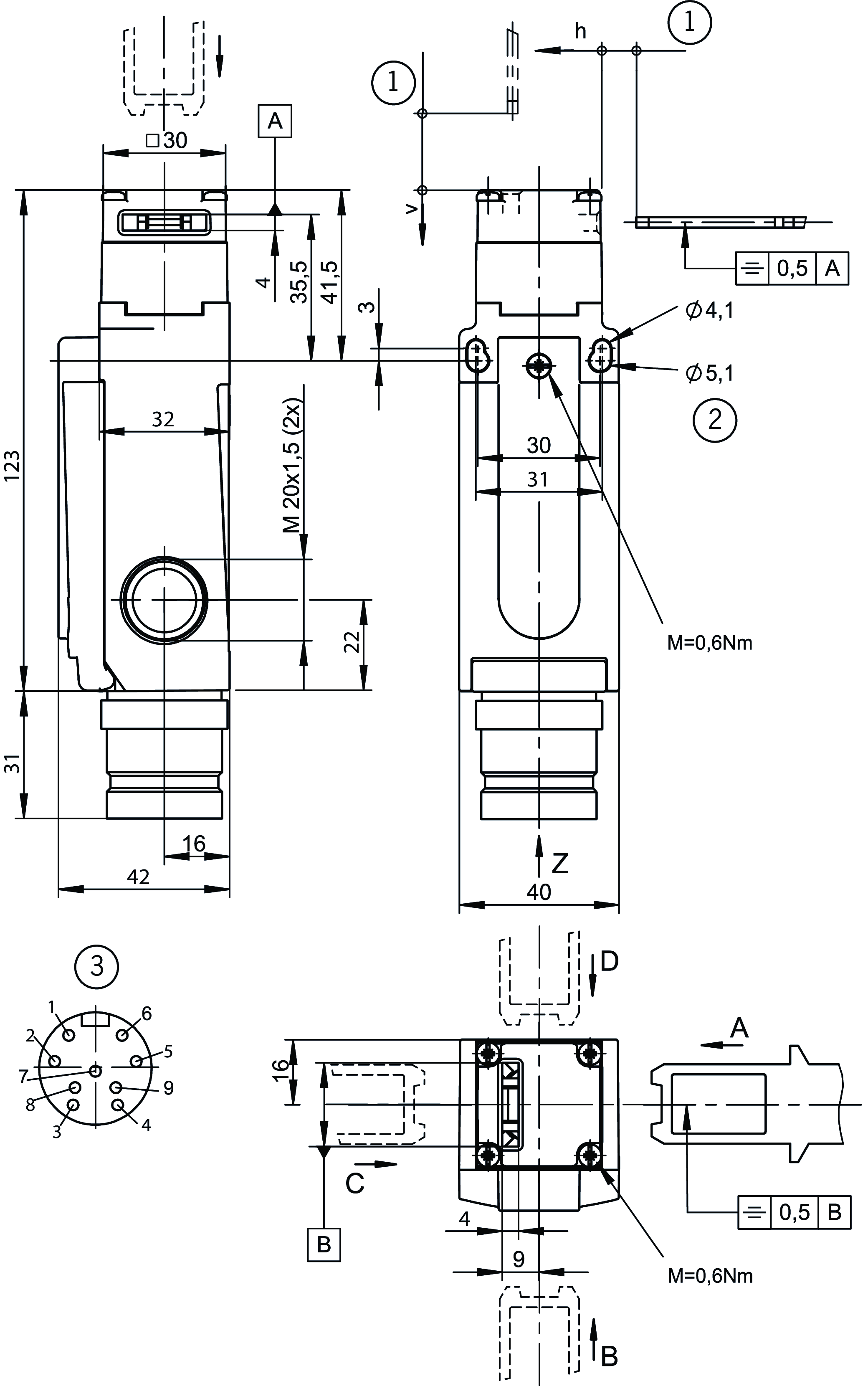

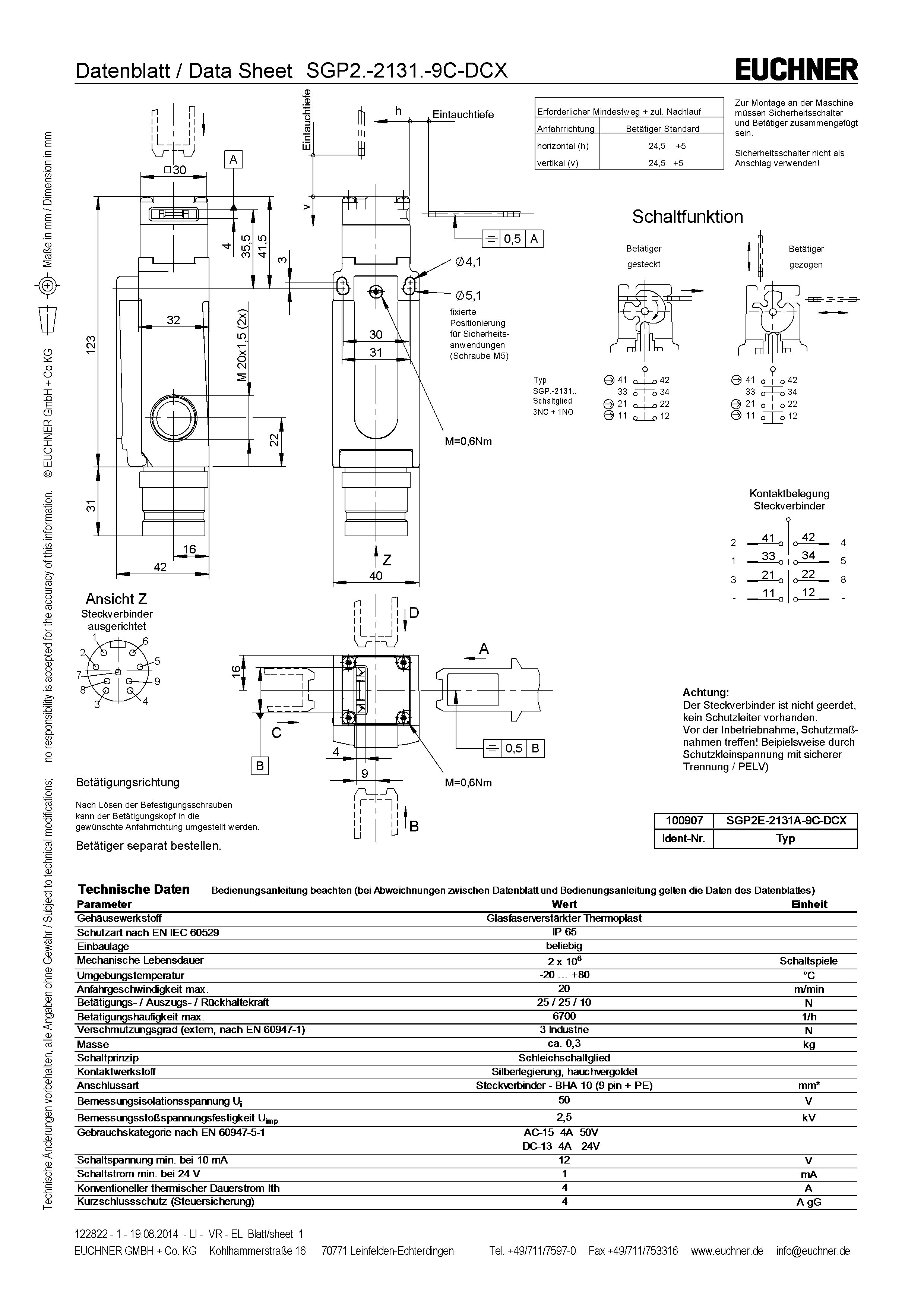

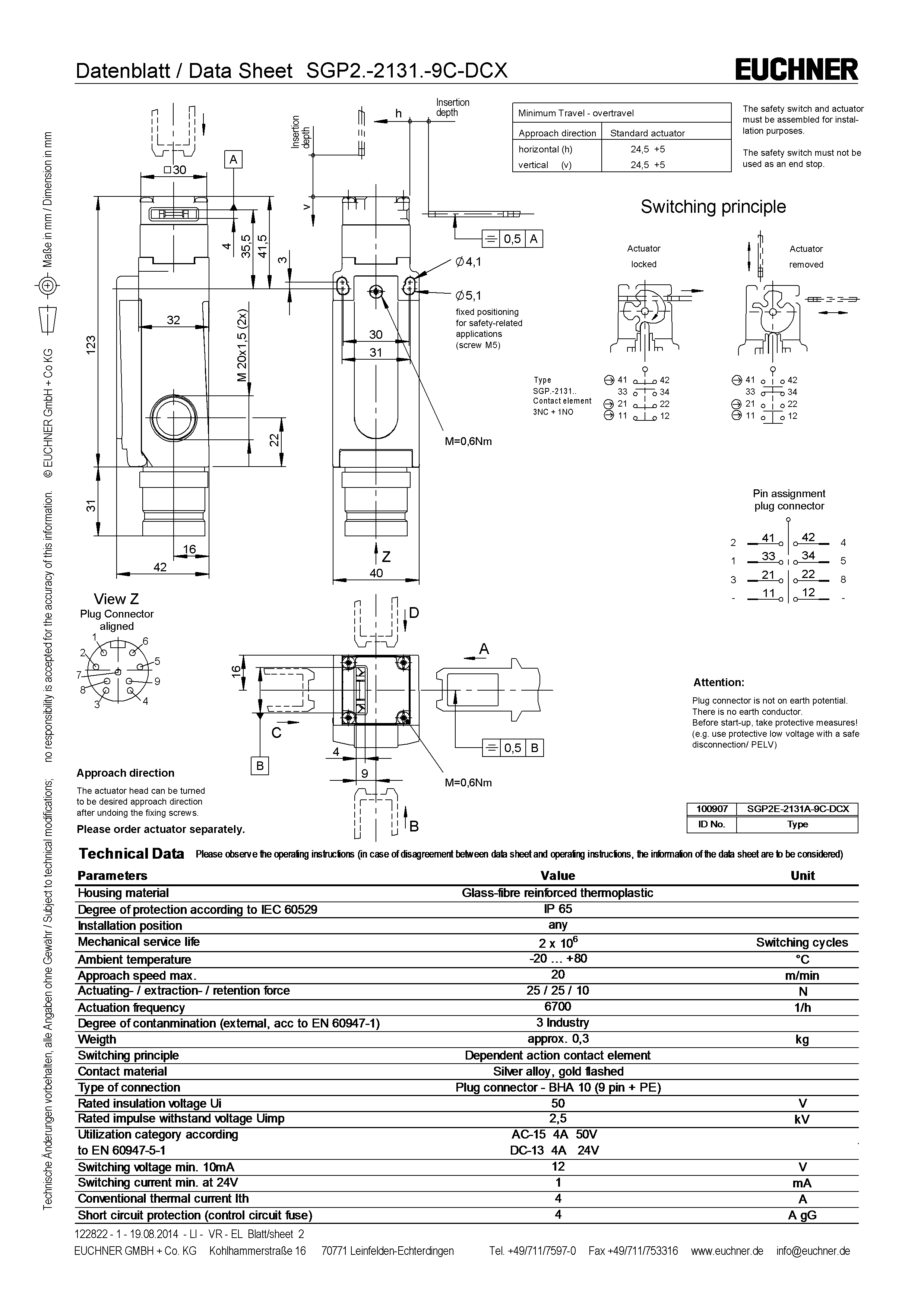

Rozměrové výkresy

Rozměrové výkresy
1Hloubka zasunutí
2Fixovaná poloha pro bezpečnostní aplikace (šroub M5)
3Pohled Z: Zarovnaný konektor

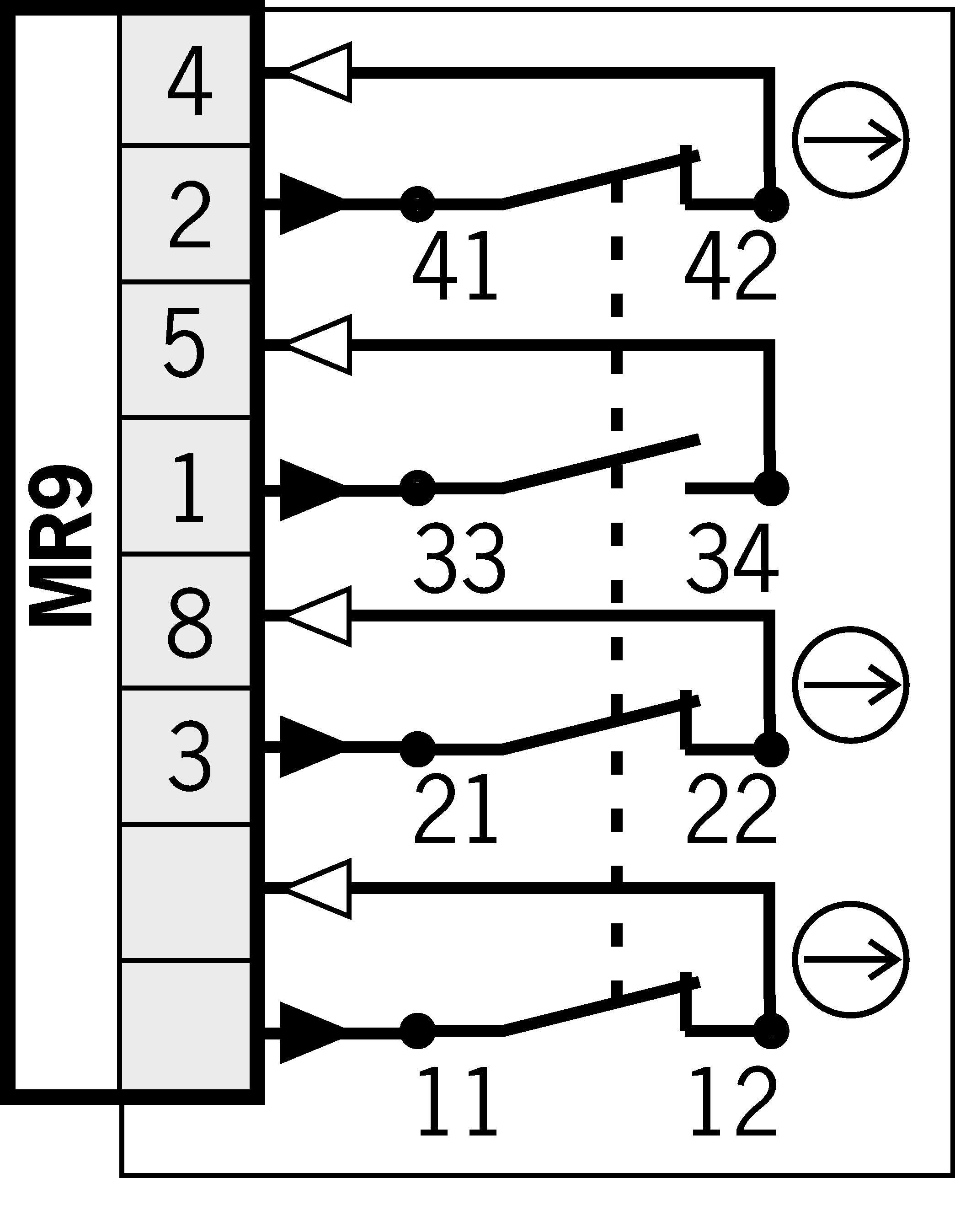

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20TÜV Rheinland_SGP_968/EL 473.04/22CCC2024010305643681_GP_SGP_SGAc_UL_us_E155795_2/4

Hodnoty elektrického připojení

Zajištění max. 4 A gG
Návrhové izolační napětí Ui 250 V
Jmenovité impulzní napětí Uimp 2.5 kV
Kategorie použití
AC-15 4 A 50 V
DC-13 4 A 24 V
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 4 A

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Směr nájezdu A
Typ připojení
1× Konektor BHA9 (9pól. (bez PE))
Počet spínacích kontaktů pro monitorování polohy dveří 1
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 3
Vytahovací síla 25 N
Frekvence ovládání max. 6700 1/h
Ovládací síla 25 N
Montážní poloha Libovolná
Hloubka zasunutí 24.5 mm
Teplota při skladování -25 ... 80 °C
Mechanická životnost 2 x 10⁶
Přidržovací síla 10 N
Princip přepínání Pomalý spínací člen
Třída ochrany IP65
Okolní teplota -20 ... 80 °C
Materiál
Pouzdro Termoplast zesílený skelnými vlákny
Kontakt Slitina stříbra, velmi tenké pozlacení

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu3x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


V kombinaci s aktuátorem BETAETIGER-S-GT-SN

Volný chod při horizontálním směru nájezdu 5 mm
Volný chod při vertikálním směru nájezdu 5 mm

Příslušenství

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 100907
Název výrobku SGP2E-2131A-9C-DCX
Hmotnost brutto 0,267kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
