SGP3E-538ASFM5C2628 (Obj. č. 169844)

Bezpečnostní spínač SGP, konektor M12

  • Konektor M12, 5pól. (připojen 4× pól)
  • 2× nuceně rozpínaný kontakt
SGP3E-538ASFM5C2628 (Obj. č. 169844)

Popis

Směr nájezdu

Horizontálně a vertikálně

Možnost nastavení v krocích po 90 stupních.

Spínací jednotka

538

Pomalý spínací člen, 2× nuceně rozpínaný kontakt

Potřebné příslušenství

Aktuátor není součástí dodávky.

Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma
Elektromechanické bezpečnostní spínače v praxi

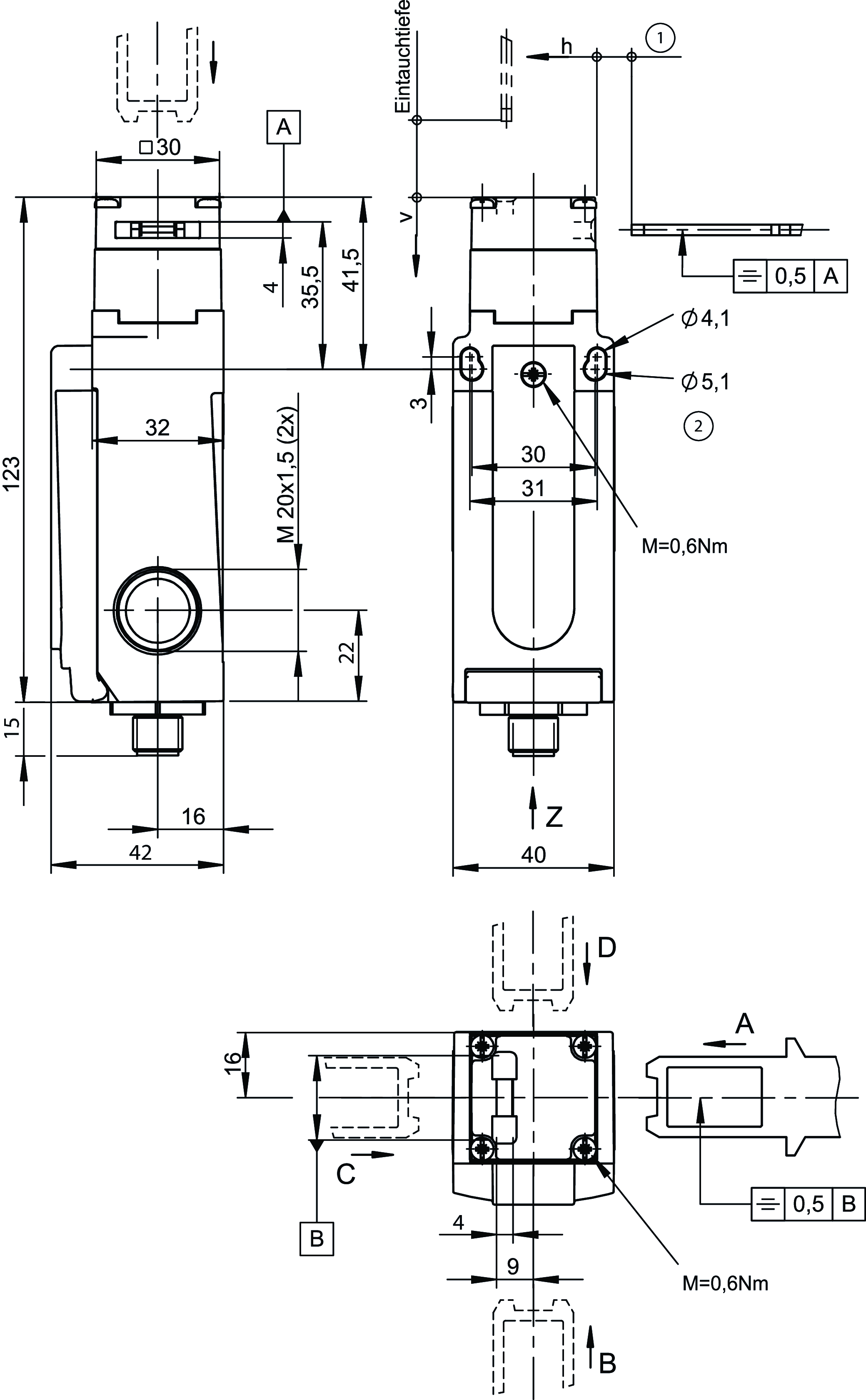

Rozměrové výkresy

Rozměrové výkresy
1Hloubka zasunutí
2Fixovaná poloha pro bezpečnostní aplikace (šroub M5)

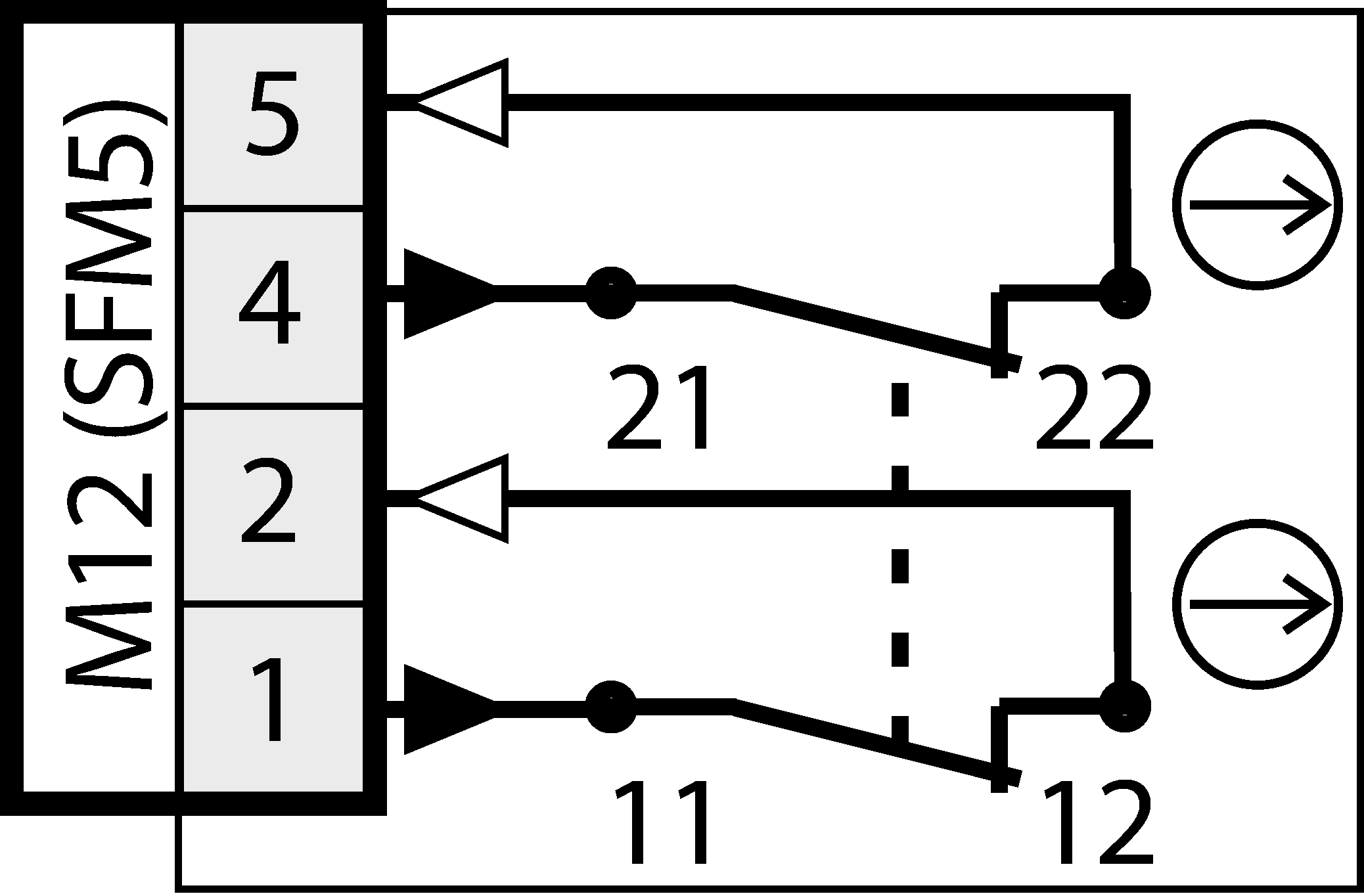

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20TÜV Rheinland_SGP_968/EL 473.04/22CCC2024010305643681_GP_SGP_SGAc_UL_us_E155795_2/4

Hodnoty elektrického připojení

Zajištění max. 2 A gG
Návrhové izolační napětí Ui 50 V
Jmenovité impulzní napětí Uimp 1.5 kV
Kategorie použití
AC-15 2 A 24 V
DC-13 2 A 24 V
Spínací napětí
Min. při 10 mA min. 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 2 A

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Směr nájezdu A
Typ připojení Konektor M12 (5pól. (připojen 4× pól))
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 2
Vytahovací síla 25 N
Frekvence ovládání max. 6700 1/h
Ovládací síla 25 N
Montážní poloha Libovolná
Hloubka zasunutí 24.5 mm
Teplota při skladování -25 ... 80 °C
Mechanická životnost 2 x 10⁶
Přidržovací síla 10 N
Princip přepínání Pomalý spínací člen
Třída ochrany IP67
Okolní teplota -20 ... 80 °C
Materiál
Kontakt Slitina stříbra, velmi tenké pozlacení
Pouzdro Termoplast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu3x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


Různé

Číslo C
C2628 5pól., ale obsazeny 4 póly, dva nuceně rozpínané kontakty

Příslušenství

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 169844
Název výrobku SGP3E-538ASFM5C2628
Hmotnost brutto 0,27kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
