NZ2VZ-3131E3VSM04 (Obj. č. 074472)

Bezpečnostní spínač NZ.VZ.VSM, konektor M26 (SR11)

  • Konektor M26 (SR11)
  • 2× nuceně rozpínaný kontakt
  • 2× spínací kontakt
  • Jištění ochranného krytu pro ochranu procesů
  • Princip klidového proudu
NZ2VZ-3131E3VSM04 (Obj. č. 074472)

Popis

Směr nájezdu

Horizontálně

Ovládací hlava a elektromagnet jsou nastavitelné v krocích po 90°

Princip jištění

Klidový proud (Power to unlock): U ochranného krytu s jištěním na principu klidového proudu je ochranný kryt jištěn silou pružiny, dokud je do jisticího elektromagnetu přiváděn proud. Odjištění probíhá silou elektromagnetu. Tato varianta se také označuje jako mechanické jištění ochranného krytu.

Spínací jednotka

3131H

Pomalý spínací člen, 2× nuceně rozpínaný kontakt + 2× spínací kontakt

Jištění ochranného krytu pro ochranu procesů

Bezpečnostní spínač splňuje požadavky na blokovací zařízení s jištěním ochranného krytu pro ochranu procesů. Nemá bezpečnostní monitorování jištění ochranného krytu.

Potřebné příslušenství

Aktuátor a konektor elektromagnetu nejsou součástí dodávky.

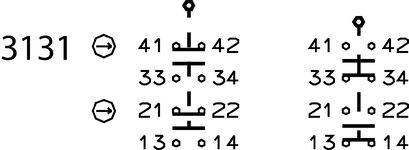

Spínací funkce
Spínací funkce
Rozměrový výkres
Rozměrový výkres
Připojovací schéma 3131H
Připojovací schéma 3131H
Elektromechanické bezpečnostní spínače v praxi

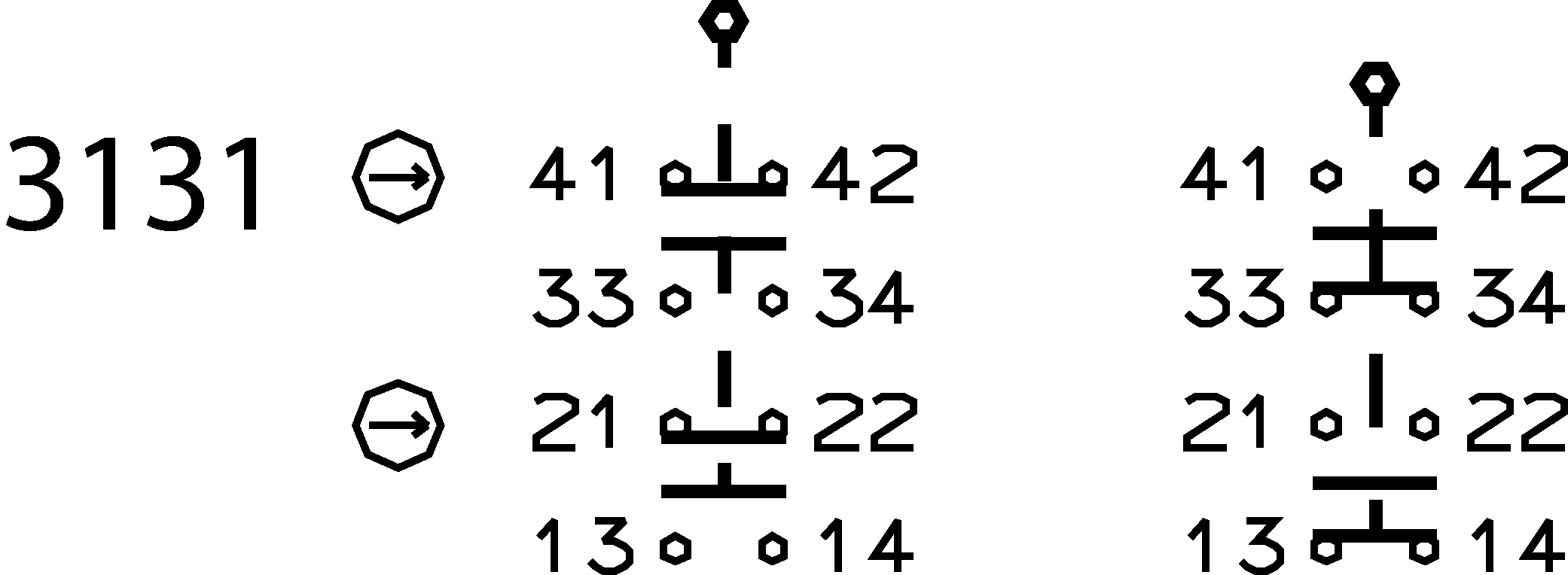

Funkční výkresy

Funkční výkresy

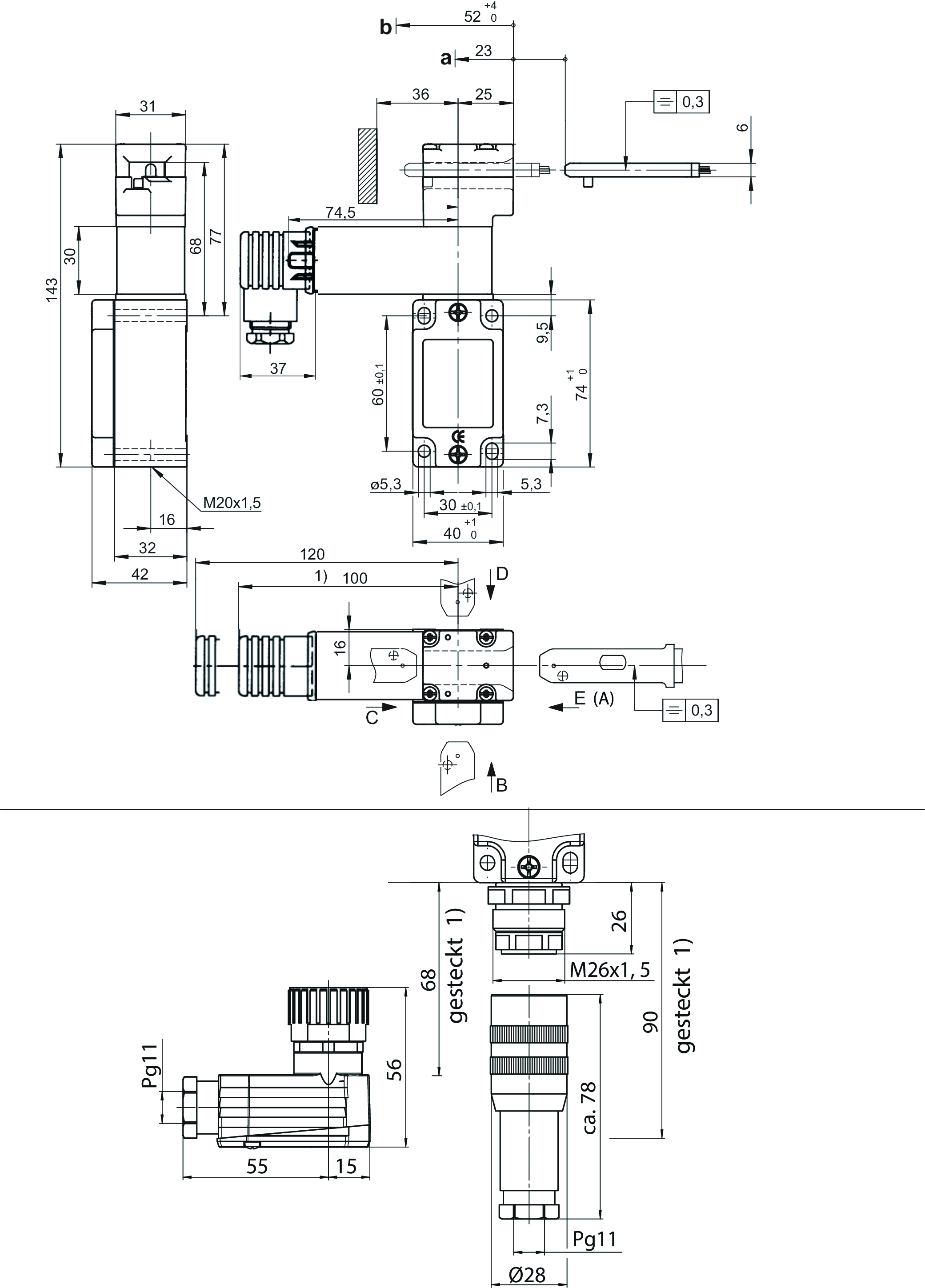

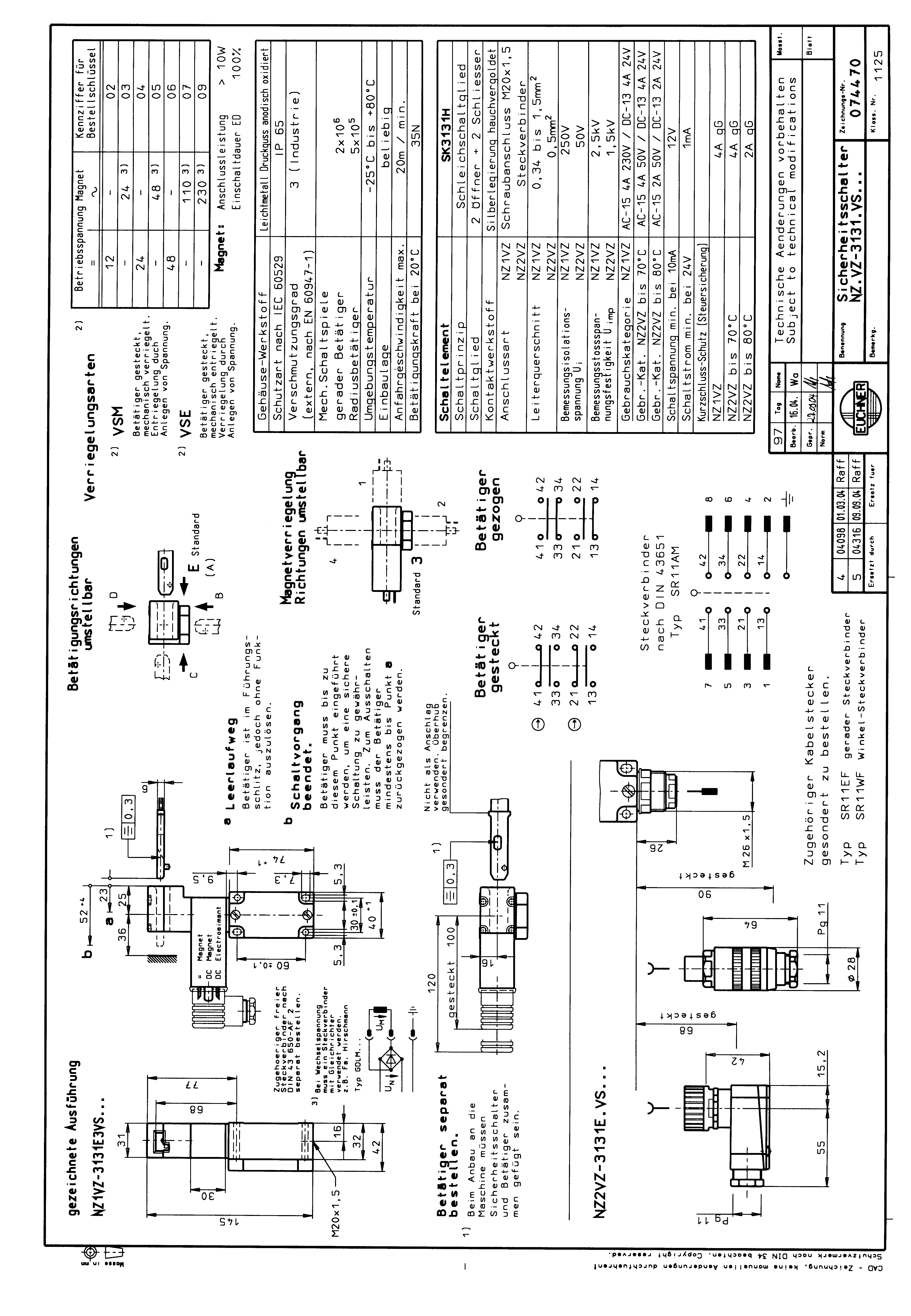

Rozměrové výkresy

Rozměrové výkresy
1)V zapojeném a zajištěném stavu
aVolnoběžná dráha: Aktuátor je ve vodicí drážce, nevyvolává však žádnou funkci.
bSpínací operace ukončena: Chcete-li zaručit spolehlivé sepnutí, musí se aktuátor zasunout až po tento bod. Při vypínání se aktuátor musí stáhnout nejméně po bod „a“.

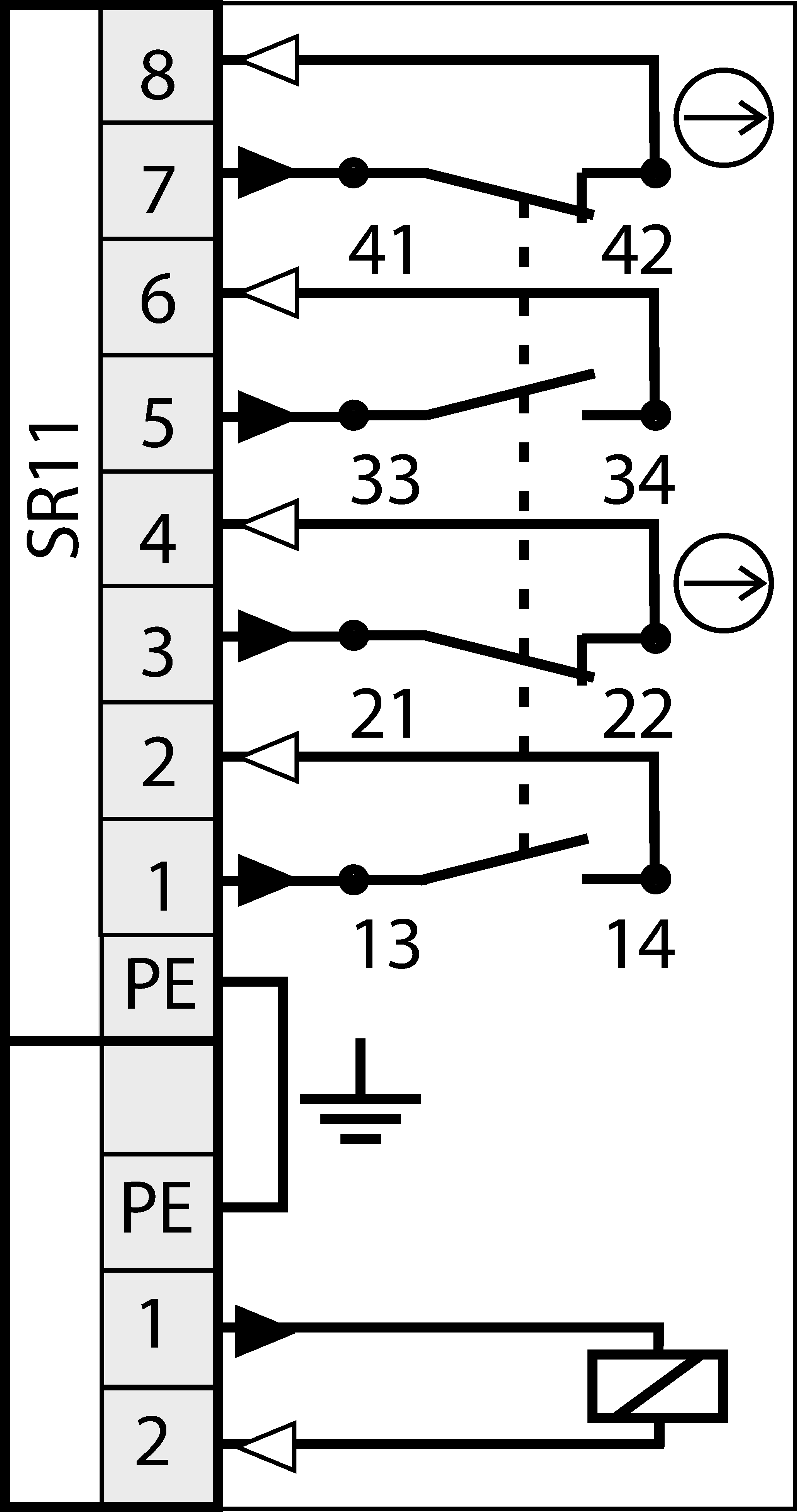

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_2/4

Hodnoty elektrického připojení

Zajištění max. 4 A gG (>70 °C =>2 A gG)
Návrhové izolační napětí Ui 50 V
Jmenovité impulzní napětí Uimp 1.5 kV
Kategorie použití
AC-15 4 A 50 V (>70 °C =>2 A)
DC-13 4 A 24 V (>70 °C =>2 A)
Napájecí napětí elektromagnetu
DC 24 V -15% ... 10%
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 4 A (>70 °C =>2 A)

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Směr nájezdu A
Typ připojení
1× Konektor SR11 (11pól. + PE)
Počet spínacích kontaktů pro monitorování polohy dveří 2
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 2
Vytahovací síla 40 N
Frekvence ovládání max. 1200 1/h
Ovládací síla 45 N
Montážní poloha Libovolná
Hloubka zasunutí 52 mm
Teplota při skladování -25 ... 80 °C
Orientace elektromagnetu 3
Mechanická životnost 2 x 10⁶
Přidržovací síla 35 N
Princip přepínání Pomalý spínací člen
Třída ochrany IP65
Okolní teplota -25 ... 80 °C
Materiál
Kontakt Slitina stříbra, velmi tenké pozlacení
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu
Držící síla Fmax 2000 N
Držící síla FZh 1500 N
Princip jištění Princip klidového proudu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu4.5x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


V kombinaci s aktuátorem BETAETIGER-Z-GN

Volný chod 16 mm

V kombinaci s aktuátorem BETAETIGER-Z-G

Volný chod 4 mm

Příslušenství

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 074472
Název výrobku NZ2VZ-3131E3VSM04
Hmotnost brutto 0,848kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-03 Safety switch with guard control
