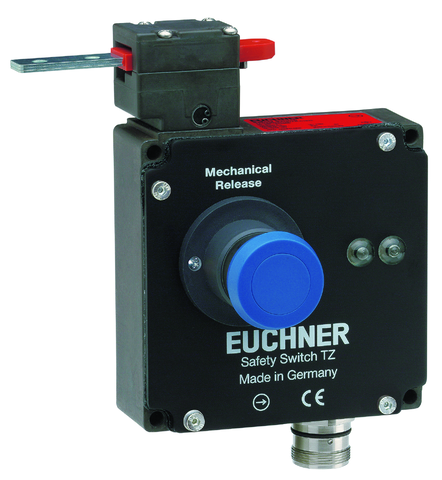

TZ1LE024RC18VAB-C1823 (Obj. č. 088090)

Bezpečnostní spínač TZ, konektor M23 (RC18), odjišťovací prvek s tlačítkem, speciální zapojení

  • Konektor M23 (RC18)
  • Odjišťovací prvek s tlačítkem
  • LED indikace
  • Hlava aktuátoru namontována nalevo
  • Princip klidového proudu
TZ1LE024RC18VAB-C1823 (Obj. č. 088090)

Popis

Směr nájezdu

Horizontálně

Možnost nastavení v krocích po 90 stupních.

Princip jištění

Klidový proud (Power to unlock): U ochranného krytu s jištěním na principu klidového proudu je ochranný kryt jištěn silou pružiny, dokud je do jisticího elektromagnetu přiváděn proud. Odjištění probíhá silou elektromagnetu. Tato varianta se také označuje jako mechanické jištění ochranného krytu.

LED indikace

Spínač má dva volně přiřaditelné LED indikátory (červený a zelený).

Spínací jednotka

SK

2131

Pomalý spínací člen

Kontakty pro monitorování polohy dveří: 2× nuceně rozpínaný kontakt + 1× spínací kontakt

ÜK

3131

Pomalý spínací člen

Kontakty pro signalizaci stavu jištění ochranného krytu: 2× nuceně rozpínaný kontakt + 2× spínací kontakt

Potřebné příslušenství

Aktuátor není součástí dodávky.

Spínací funkce
Spínací funkce
Rozměrový výkres
Rozměrový výkres
Připojovací schéma SK: 2131H / ÜK: 3131HRC18-C1826
Připojovací schéma SK: 2131H / ÜK: 3131HRC18-C1826
Elektromechanické bezpečnostní spínače v praxi

Funkční výkresy

Funkční výkresy

Rozměrové výkresy

Rozměrové výkresy
1Odjišťování (modré tlačítko)

Příklady připojení

Příklady připojení
square_grey_dark.epsMonitorování polohy dveří
square_grey_light.epsMonitorování elektromagnetu

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643586_SafetySwitch T_STc_UL_us_E155795_2/4

Ovládací a zobrazovací prvky

LED displej Napájecí napětí odpovídá napětí elektromagnetu (2× LED dioda; zelená, červená)

Hodnoty elektrického připojení

Zajištění max. 4 A gG (>70 °C =>2 A gG)
Příkon 10 W
Návrhové izolační napětí Ui 50 V
Jmenovité impulzní napětí Uimp 1.5 kV
Kategorie použití
AC-15 4 A 50 V (>70 °C =>2 A)
DC-13 4 A 24 V (>70 °C =>2 A)
Napájecí napětí elektromagnetu
AC/DC 24 V -15% ... +10%
Zatěžovatel elektromagnetu DZ 100 %
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 4 A (>70 °C =>2 A)

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Směr nájezdu
Levá ovládací hlava C
Typ připojení
1× Konektor RC18 (18pól. + PE)
Počet spínacích kontaktů pro monitorování polohy dveří 1
Počet spínacích kontaktů pro monitorování stavu jištění 2
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 2
Počet nuceně rozpínaných kontaktů pro monitorování stavu jištění 2
Vytahovací síla 30 N
Frekvence ovládání max. 1200 1/h
Ovládací síla 35 N
Kryt Černá
Montážní poloha Libovolná
Hloubka zasunutí 52 mm
Teplota při skladování -25 ... 80 °C
Mechanická životnost 1 x 10⁶
Přidržovací síla 10 N
Princip přepínání Pomalý spínací člen
Třída ochrany IP65
Okolní teplota -25 ... 80 °C
Materiál
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu
Kontakt Slitina stříbra s velmi tenkým pozlacením
Držící síla Fmax 2000 N
Držící síla FZh 1500 N
Princip jištění Princip klidového proudu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu3x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V
Monitorování jištění ochranného krytu3x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


PLMaximální SILKategorieDoba provozu
Ovládání jištění ochranného krytuV závislosti na externím ovládání jištění ochranného krytu20 y


Různé

Číslo C
C1823 S pomocným odjišťovacím prvkem, speciální zapojení

V kombinaci s aktuátorem BETAETIGER-Z-GN

Volný chod 16 mm

V kombinaci s aktuátorem BETAETIGER-Z-G

Volný chod 4 mm

Příslušenství

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 088090
Název výrobku TZ1LE024RC18VAB-C1823
Hmotnost brutto 1,37kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-03 Safety switch with guard control
