CTP-L1-AP-M-HA-AEL-SA-167123 (Obj. č. 167123)

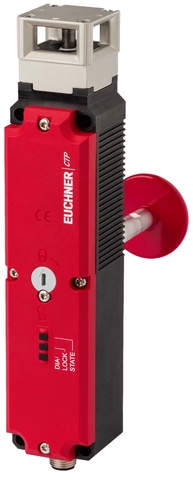

Bezpečnostní spínač s kódovaným transpondérem CTP-AP, M12, s únikovým odjišťovacím prvkem

  • Bezpečnostní spínače s jištěním ochranného krytu a integrovanou vyhodnocovací elektronikou
  • Monitorování příčného zkratu
  • 2× bezpečnostní výstup (polovodičový)
  • Do kategorie 4 / úrovně vlastností PL „e“ podle normy EN ISO 13849-1
  • S konektorem M12
  • Multicode
  • Signalizační výstup polohy dveří
  • S únikovým odjišťovacím prvkem
  • Směr nájezdu A, B a C (stav při dodání)
CTP-L1-AP-M-HA-AEL-SA-167123 (Obj. č. 167123)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres

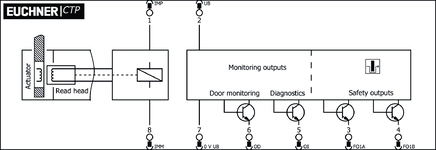

Připojovací schéma
Připojovací schéma
CTP: Přehled

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy
1Pomocný odjišťovací prvek
2Pojistný šroub
3LED diody
4Zarovnaný konektor

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E155795_3/11FCC_2AJ58-05_

Pracovní prostor

Opakovatelná přesnost R
Podle EN 60947-5-2 10 %

Hodnoty elektrického připojení

Zajištění
Externí (napájecí napětí UB) 8 ... 8 A
Příkon 6 W
Návrhové izolační napětí Ui 50 V
Jmenovité impulzní napětí Uimp 0.5 kV
Napájecí napětí DC
UUB 15 V DC -5% ... +5% zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, PELV
Požadavky na elektromagnetickou kompatibilitu Podle normy EN IEC 60947-5-3
Kategorie použití
DC-13 15 V, 50 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou)
Napájecí napětí elektromagnetu DC 24 V DC -15% ... +10% zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, PELV
Zatěžovatel elektromagnetu DZ 100 %
Spínané zatížení
Podle UL 24 V DC, třída 2 (Alternativy viz návod k použití)
Třída ochrany III
Odběr proudu
IUB 40 mA
Doba trvání zkušebního impulzu max. 0.3 ms (Platí pro zátěž C<= 30nF a R<= 20 kΩ)
Interval testovacích impulzů min. 100 ms
Stupeň znečištění (externí, podle EN 60947-1) 3
Signalizační výstup OD, OI
Druh výstupu PNP, odolné proti zkratu
Výstupní napětí 0.8xUB ... UB V DC
Spínací proud 1 ... 50 mA
Bezpečnostní výstupy FO1A/FO1B
Druh výstupu 2× polovodičový výstup, PNP, odolný proti zkratu
Výstupní napětí
HIGH U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
Doba diskrepance
Obou bezpečnostních výstupů max. 10 ms Podle normy EN IEC 60947-5-3
Doba do zapnutí max. 400 ms
Zbytkový proud Ir max. 0.25 mA
Spínací proud
Na každém bezpečnostním výstupu FO1A/FO1B 1 ... 150 mA

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Typ připojení 1× konektor M12, 8pól.
Vytahovací síla 20 N
Prodleva do dosažení pohotovostního stavu max. 1 s
Ovládací síla 10 N
Montážní poloha Libovolná
Frekvence spínání max. 0.5 Hz
Teplota při skladování -25 ... 70 °C
Mechanická životnost 1 x 10⁶
Volný chod 5 mm
Přidržovací síla 17 N
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP67/IP69/IP69K (V zapojeném a zajištěném stavu)
Okolní teplota
Při UB = 24 V DC -20 ... 55 °C
Materiál
Pouzdro bezpečnostního spínače Termoplast zesílený skelnými vlákny
Kryt hlavy spínače Zinkový tlakový odlitek
Držící síla Fmax 3900 N
Držící síla FZh 3000 N (Fzh = Fmax/1,3 v závislosti na používaném aktuátoru)
Princip jištění Princip klidového proudu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Ovládání jištění ochranného krytuPL b-4.23x10-6b20 y
Monitorování jištění ochranného krytuPL e-3.7x10-9420 y


Různé

Poznámky ke schválení UL Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným, viz návod k použití
Další funkce Únikový odjišťovací prvek aktivovaný tlakem

Příslušenství

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 167123
Název výrobku CTP-L1-AP-M-HA-AEL-SA-167123
Hmotnost brutto 0,8kg
Číslo celního tarifu 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
