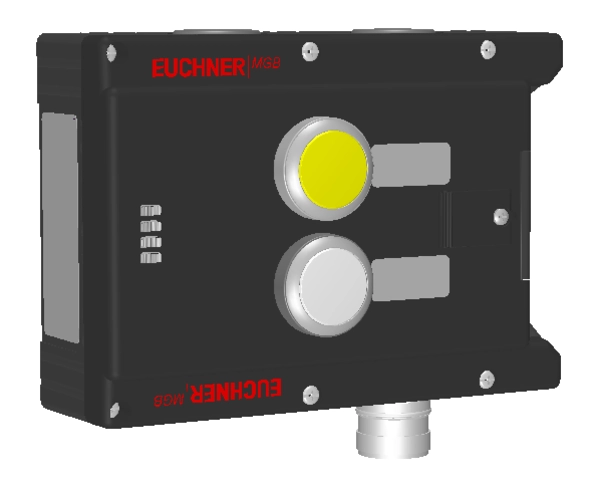

MGB-L0-ARA-AA8A1-S1-R-124256 (Obj. č. 124256)

Blokovací modul MGB-L0-ARA..., 2× tlačítko, vč. držáku popisu, RC18

  • Blokování (bez jištění ochranného krytu)
  • Možnost řazení do série s jinými přístroji AR (např. CES-AR a CET-AR)
  • 2× tlačítko (prosvětlené, žluté, bílé)
  • Vč. nalepovacích štítků
  • S konektorem RC18
  • Unicode
MGB-L0-ARA-AA8A1-S1-R-124256 (Obj. č. 124256)

Popis

Způsob jištění ochranného krytu

MGB-L0...

Jazýček závory v modulu vnější kliky se při použití kliky zasouvá do blokovacího modulu nebo se z něj vysouvá. Dveřní klika není v blokované poloze jištěna.

Dveřní doraz

Do vyhodnocovacího modulu MGB je napevno integrován mechanický dveřní doraz. Na ploše dorazu je umístěna značka, která usnadňuje seřizování.

LED indikace

LED indikace indikuje všechny důležité informace o systému a stavu.

Signalizační výstupy

OT

Jazýček závory zasunut do vyhodnocovacího modulu

OI

Diagnostika, nastala chyba

Tlačítko

S2

1 spínací kontakt, žluté, prosvětlené

S3

1 spínací kontakt, bílé, prosvětlené

Nalepovací štítky

Přístroje s nalepovacími štítky disponují předem zhotovenými prohlubněmi určenými k vlepení přiložených nalepovacích štítků (standardní rozměr 12,5 × 27 mm).

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres

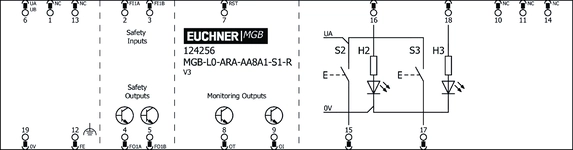

Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E155795_3/9DGUV_MGB1_ET 25017_ET 25018EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-09_

Ovládací a zobrazovací prvky

Diagram obsazenosti L1
PolohaBarvaDoplňkyVkládací štítekSpínací jednotkaVkládací štítekProvedeníPočetOznačení1LED
2Žlutá1× spínací kontaktProsvětlené tlačítko
3Bílá1× spínací kontaktProsvětlené tlačítko

Hodnoty elektrického připojení

Návrhové izolační napětí Ui 30 V
Jmenovité impulzní napětí Uimp 1.5 kV
Doba diskrepance
Mezi FO1A a FO1B max. 10 ms
Kategorie použití
DC-13 24 V, 200 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou.)
Doba rizika podle normy EN 60947-5-3 max. 350 ms
Riziková doba podle EN 60947-5-3, prodloužení pro každou další jednotku max. 5 ms
Třída ochrany III
Kódovaný transpondér Unicode
Stupeň znečištění (externí, podle EN 60947-1) 3
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí UA V
Spínací proud 1 ... 10 mA
Napájení LED 24 V DC
Signalizační výstupy OD, OT, OL, OI
Druh výstupu Polovodičové výstupy, PNP, odolné proti zkratu
Výstupní napětí UA-2V ... UA V DC (Hodnota při spínaném proudu 50 mA bez přihlédnutí k délce kabelu)
Výstupní proud max. 50 mA
Bezpečnostní výstupy FO1A, FO1B
Druh výstupu Polovodičové výstupy, PNP, odolné proti zkratu
Výstupní napětí
UFO1A / UFO1B LOW 0 ... 1 V DC
UFO1A / UFO1B HIGH UB-2V ... UB V DC (Hodnota při spínaném proudu 50 mA bez přihlédnutí k délce kabelu)
Výstupní proud
Na každém bezpečnostním výstupu FO1A/FO1B 1 ... 200 mA
Doba trvání zkušebního impulzu max. 1 ms
Interval testovacích impulzů min. 100 ms
Napájení UA
Napájecí napětí DC
UA 24 V DC -15% ... +10% ((zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, PELV))
Odběr proudu
IUA max. 10 mA ((pokud výstupy OD, OT, OL, OI nejsou zatížené))
Napájení UB
Napájecí napětí DC
UB 24 V DC -15% ... +10% ((zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, PELV))
Odběr proudu
IUB max. 80 mA ((všechny výstupy bez zatížení))

Mechanické hodnoty a prostředí

Typ připojení Konektor RC18 (X6)
Montážní poloha Dveřní závěs DIN pravý
Frekvence spínání 0.25 Hz
Teplota při skladování -25 ... 70 °C
Mechanická životnost
Při používání ve funkci dveřního závěsu a nárazové energii 1 J 0.1 x 10⁶
1 x 10⁶
Třída ochrany IP65
Okolní teplota
Při UB = 24 V DC -20 ... 55 °C
Materiál
Pouzdro Plast zesílený skelnými vlákny; zinkový tlakový odlitek, niklovaný; nerezová ocel

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Monitorování polohy ochranného krytuPL e-3.7x10-9420 y


Různé

Vkládací štítek
PočetPopisPoznámka
2Bez popisu
Číslo verze výrobku V4.0.0

Příslušenství

Ke stažení

Jednotlivé dokumenty

Č. dok.
Verze
Jazyk
Velikost
Č. dok. 2112657
Návod k použití Bezpečnostní systémy MGB-L0…-AR.-… a MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
3,3 MB
Č. dok. 2112657
Operating Instructions Safety Systems MGB-L0…-AR.-… and MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
2,9 MB
Č. dok. 2112657
Mode d’emploi Systèmes de sécurité MGB-L0…-AR.-… et MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
2,9 MB
Č. dok. 2112657
Manual de instrucciones Sistemas de seguridad MGB-L0…-AR.-… y MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
2,9 MB
Č. dok. 2112657
Betriebsanleitung Sicherheitssysteme MGB-L0…-AR.-… und MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
2,9 MB
Č. dok. 2112657
Manual de instruções Sistemas de segurança MGB-L0…-AR.-… e MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
2,9 MB
Č. dok. 2112657
Istruzioni di impiego Sistemi di sicurezza MGB-L0…-AR.-… e MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
2,9 MB
Č. dok. 2112657
使用说明书 安全系统 MGB-L0…-AR.-…和MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
3,3 MB
Č. dok. 2112657
操作説明書 安全システム MGB-L0…-AR.-… および MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
3,3 MB
Č. dok. 2112657
Инструкция по эксплуатации Предохранительные системы MGB-L0…-AR.-… и MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
3,4 MB
Č. dok. 2112657
Instrukcja obsługi Systemy bezpieczeństwa MGB-L0…-AR.-… i MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
3,4 MB
Č. dok. 2112657
Instruktionsbok Säkerhetssystem MGB-L0…-AR.-… och MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
2,9 MB
Č. dok. 2112657
İşletim kılavuzu Emniyet sistemleri MGB-L0…-AR.-… ve MGB-L0…-AP.-…
Č. dok.
2112657
Verze
16-09/23
Jazyk
Velikost
3,3 MB

Ostatní dokumenty

Objednací údaje

Obj. č. 124256
Název výrobku MGB-L0-ARA-AA8A1-S1-R-124256
Hmotnost brutto 0,89kg
Číslo celního tarifu 85371098
ECLASS 27-27-24-03 Safety-related transponder switch
