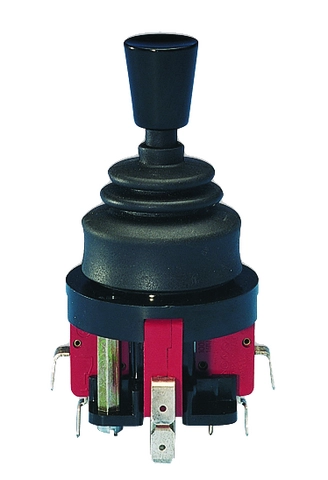

KBT1234 (Obj. č. 095040)

Konstrukční řada KB...

  • Zabudování do ovládacího panelu podle IEC 947-5-1 D30
  • Tlačítko se směry ovládání 1–4
  • Pro každý směr ovládání jeden přepínací kontakt s plochou zástrčkou 6,3 × 0,8 IEC 760
KBT1234 (Obj. č. 095040)

Popis

Připojovací schéma
Připojovací schéma
Spínací polohy
Spínací polohy
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma

Funkční výkresy

Funkční výkresy

Funkční výkresy

Funkční výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA000007ECCC_2020980305000535_CQC2013010305627344_Version 2023

Hodnoty elektrického připojení

Zajištění T10/F20
Návrhové izolační napětí Ui 250 V
Jmenovité impulzní napětí Uimp 2.5 kV
Kategorie použití
DC-13 24 V, 3 A
AC-15 230 V, 5 A
Spínací napětí min. 12 V
Spínací proud
(při 24 V) min. 10 mA

Mechanické hodnoty a prostředí

Typ připojení Plochý konektor 6,3 × 0,8 IEC 760
Počet signalizačních kontaktů 4 (4 směry)
Směry ovládání 4 (Tlačítko)
Teplota při skladování -25 ... 70 °C
Mechanická životnost 2 x 10⁶ (Tlačítko)
Montážní výřez D30 (EN IEC 60947-5-1)
Princip přepínání Přepínací kontakt C IEC 947-5-1 (Mžikový spínač, konstrukce ES517A)
Třída ochrany
z čelní strany s manžetou IP65
Okolní teplota -5 ... 65 °C
Materiál
Manžeta z černého elastomeru (Nízký obsah PAU)
Kontakt Slitina stříbra
Ovládací páka z oceli odolné proti korozi
Pouzdro z termoplastu

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 095040
Název výrobku KBT1234
Hmotnost brutto 0,182kg
Číslo celního tarifu 85365019000
ECLASS 27-37-14-04 Control switch, joystick
