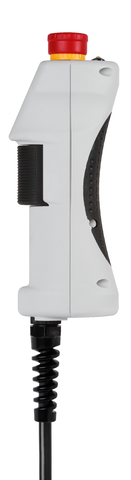

ZSM, LED, zařízení k vyslání příkazu k zastavení, konektor 12pól.
- 3stupňová funkce
- Zařízení k vyslání příkazu k zastavení
- LED indikace
- Přímý připojovací kabel, 0,25 m
- Konektor
Popis
3stupňová funkce
Potvrzovací funkce je aktivní jen na druhém stupni (středová poloha, tlakový bod). Uvolněním nebo stisknutím za tlakový bod (panická funkce) se potvrzovací funkce zruší (v závislosti na zapojení, viz průběh funkcí).
Zařízení k vyslání příkazu k zastavení
Dvoukanálové tlačítko nouzového zastavení (červené, s odjištěním vytažením a otočením) na pouzdře spínače, pro různé koncepce zapojení.
Horní poloha pro rychlý přístup v případě nouze.
LED indikace
LED indikace zajišťuje vizuální zpětné hlášení přímo na potvrzovacím tlačítku.
Kabel
Kvalitní připojovací kabely jsou k dispozici v přímém provedení.
Rozměrové výkresy

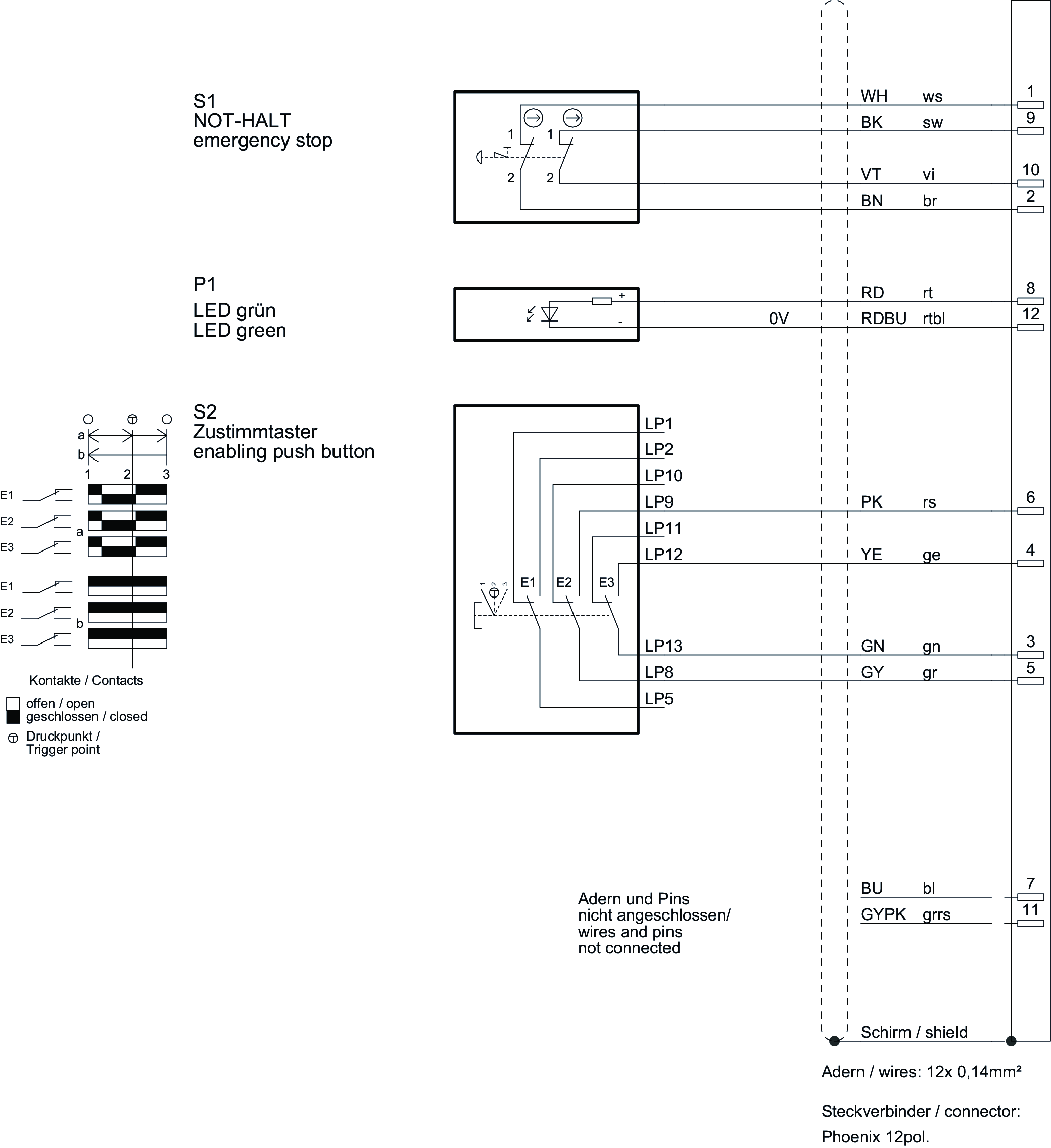

Příklady připojení
Příklady připojení
Příklady připojení
Technické údaje
Schválení
Ovládací a zobrazovací prvky
| Poloha | Barva | Doplňky | Vkládací štítek | Spínací jednotka | Vkládací štítek | Provedení | Počet | Označení1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| Tlačítko nouzového zastavení | 1 | ||||||||
| Zelená | LED | 1 |
Hodnoty elektrického připojení
| Zajištění | max. 2 A gG |
| Připojovací kabel | 12× 0,14 mm² (Stíněný) |
| Podmíněný návrhový zkratový proud | 100 A |
| Návrhové izolační napětí Ui | 50 V |
| Jmenovité impulzní napětí Uimp | 0.5 kV |
| Kategorie použití | |
| DC-13 | 30 V, 0,1 A (Pro potvrzovací tlačítko, varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou) |
| DC-13 | 24 V, 0,01 A (Pro dodatečné indikační prvky) |
| Spínací charakteristika | 3stupňové potvrzovací tlačítko |
| Stupeň znečištění (externí, podle EN 60947-1) | 3 |
Mechanické hodnoty a prostředí
| Typ připojení | Konektor, počet pólů: 12 |
| Počet přepínacích kontaktů | 3 (Propojení podle blokového schématu zapojení) |
| Teplota při skladování | -25 ... 70 °C |
| Délka kabelu | |
| Přímý | 0.25 m |
| Mechanická životnost | 1 x 10⁶ |
| Princip přepínání | Mžikový spínač |
| Třída ochrany | IP54 |
| Okolní teplota | -5 ... 60 °C |
| Materiál | PA, CR, TPE (Nízký obsah PAU) |
Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061
| Nouzové zastavení | |
| B10D | 0.1 x 10⁶ |
| Potvrzovací tlačítko | |
| B10D | 0.1 x 10⁶ |
Různé
| Splněné normy | 60947-5-8 |
Příslušenství
Ke stažení
Jednotlivé dokumenty
Pokyny
Návod k použití Potvrzovací tlačítka ZSM
Č. dok.
Verze
Jazyk
Velikost
Návod k použití Potvrzovací tlačítka ZSM
Č. dok.
2098540
Verze
07-12/23
Jazyk
Velikost
0,5 MB
Operating Instructions Enabling Switch ZSM
Mode d’emploi Commande d’assentiment ZSM
Manual de instrucciones Pulsador de validación ZSM
Betriebsanleitung Zustimmtaster ZSM
Mode d’emploi Commande d’assentiment ZSM
Manual de instrucciones Pulsador de validación ZSM
Betriebsanleitung Zustimmtaster ZSM
Č. dok.
2098540
Verze
07-12/23
Jazyk
Velikost
1,2 MB
Betriebsanleitung Zustimmtaster ZSM
Č. dok.
2098540
Verze
07-12/23
Jazyk
Velikost
0,3 MB
Manual de instruções Chave enable ZSM
Č. dok.
2098540
Verze
07-12/23
Jazyk
Velikost
0,3 MB
Istruzioni di impiego Pulsanti di consenso ZSM
Č. dok.
2098540
Verze
07-12/23
Jazyk
Velikost
0,3 MB
Instrucțiuni de utilizare Butoane de activare ZSM
Č. dok.
2098540
Verze
07-12/23
Jazyk
Velikost
0,5 MB
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
EU-Konformitätserklärung
Č. dok.
EDC2109392
Verze
Jazyk
Velikost
0,2 MB
UKCA-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
UKCA-Konformitätserklärung
Č. dok.
EDC20001579
Verze
Jazyk
Velikost
0,1 MB
Ostatní dokumenty
Schválení a certifikáty
c UL us
Č. dok.
Verze
Jazyk
Velikost
c UL us
Č. dok.
Verze
Jazyk
Velikost
0,2 MB
Objednací údaje
| Obj. č. | 169081 |
| Název výrobku | ZSM2304-169081 |
| Hmotnost brutto | 0,6kg |
| Číslo celního tarifu | 85371098 |
| ECLASS | 27-37-12-38 Agreement switch |
