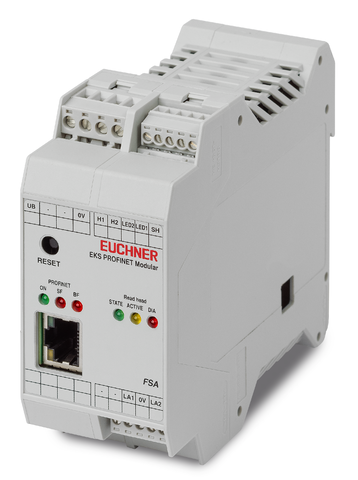

EKS-A-AIXA-G18 (Obj. č. 122353)

Interface adaptér EKS PROFINET modular, provedení FSA

  • Interface adaptér s rozhraním PROFINET IO
  • Zapisovací/čtecí systém
  • Použití ve spojení s klíčovým adaptérem FHM
  • Kompletní zapisovací/čtecí stanice sestává z klíčového adaptéru FHM a modulárního interface adaptéru
  • Data z klíče předává ke zpracování řídicímu systému
  • Připojení k PLC
  • Protokol PROFINET, cyklický přenos dat do řídicího systému
  • Připojení prostřednictvím souboru GSDML
  • Různé možnosti přiřazení adres, také pomocí přepínačů DIP
  • DŮLEŽITÉ: Násuvné připojovací svorky nejsou součástí dodávky interface adaptéru a musejí se objednávat zvlášť.
  • Provedení FSA (For Safety Applications)
EKS-A-AIXA-G18 (Obj. č. 122353)

Popis

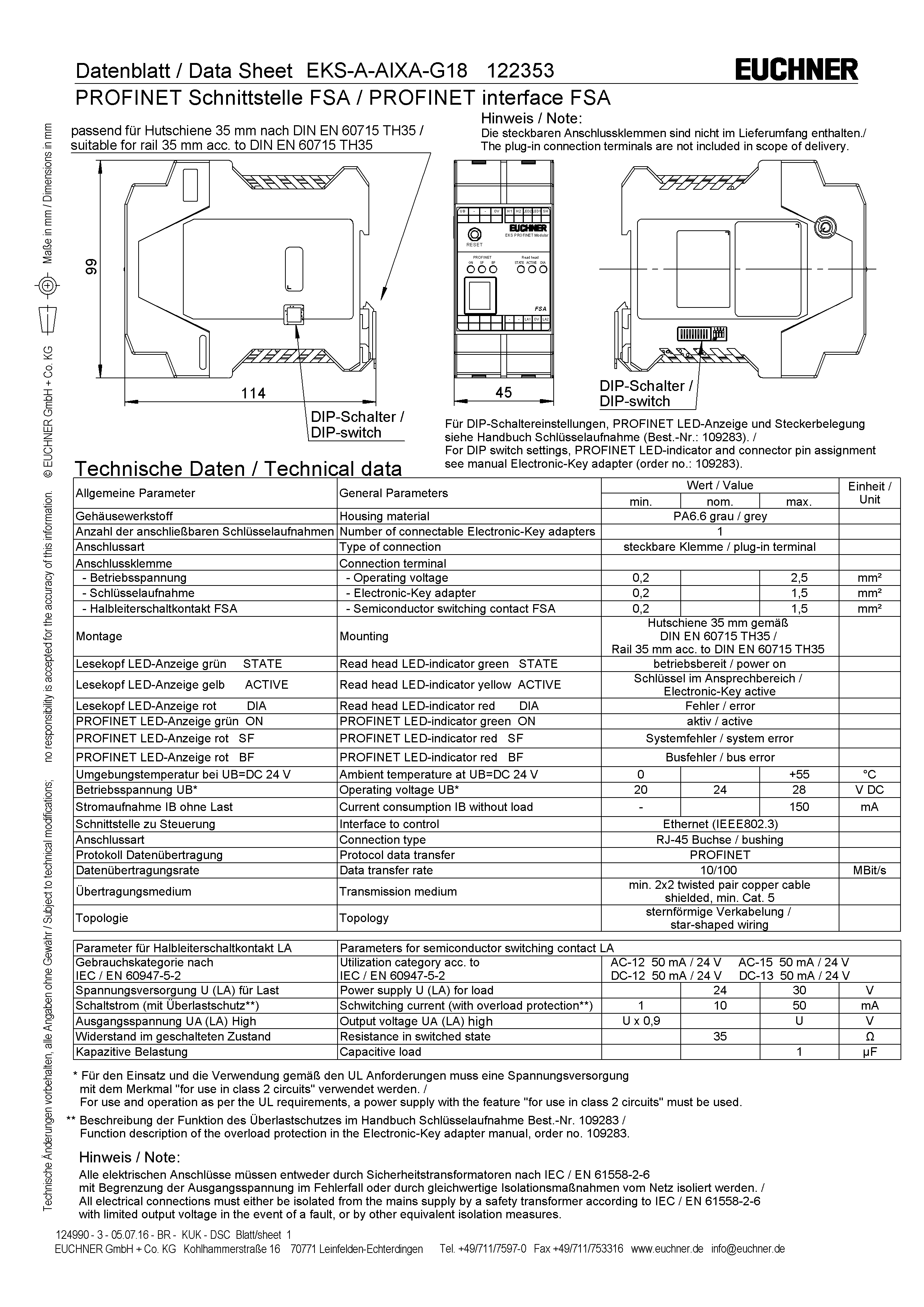

Rozměrový výkres
Rozměrový výkres

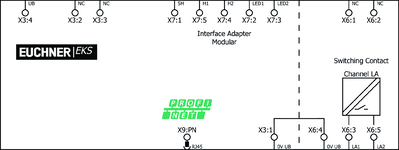

Připojovací schéma
Připojovací schéma
EKS FSA – bezpečná volba provozních režimů pomocí dotykového panelu do úrovně vlastností PL e

Rozměrové výkresy

Rozměrové výkresy

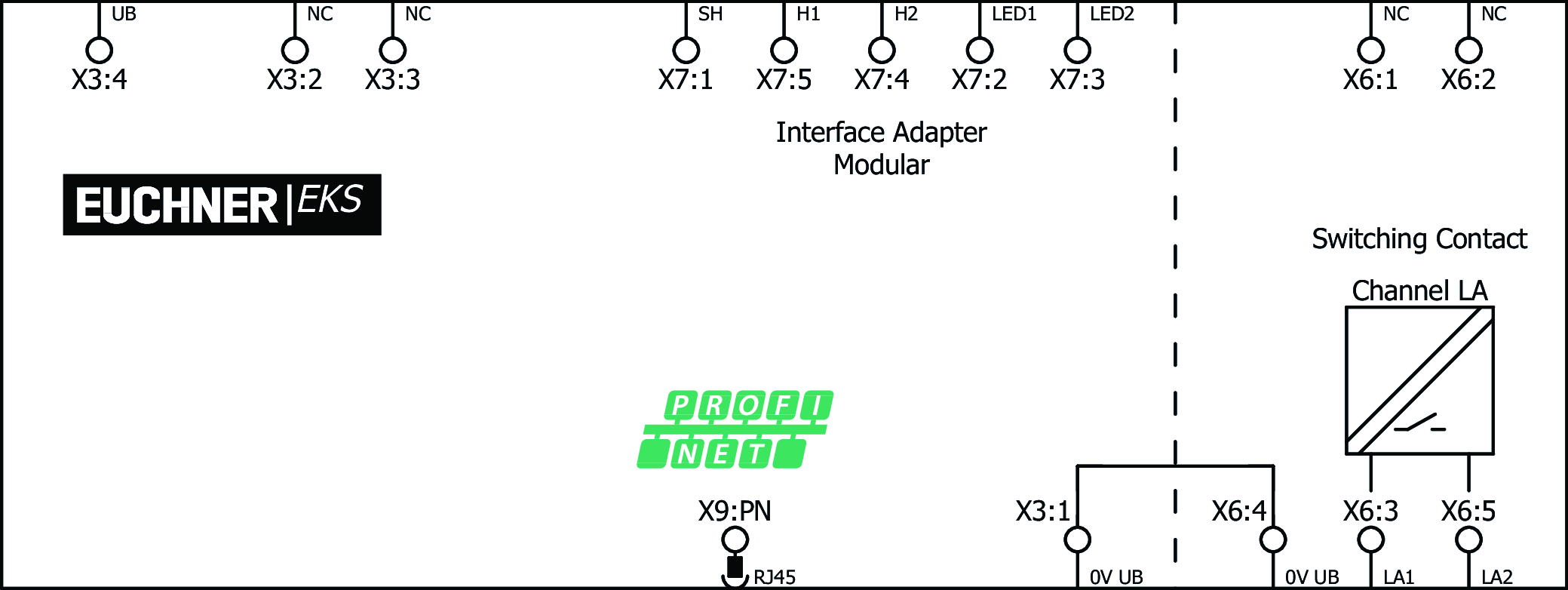

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E240367_X1/A1FCC_EKS modular_2AJ58-16ProfiNET_EKS_Z11368EAC_RU C-DE.HX37.B.14157/20c_UL_us_E240367_X1/A1

Ovládací a zobrazovací prvky

LED displej
Čtecí hlava Chyba/červená
Čtecí hlava Připravena k provozu / zelená
Profinet Chyba sběrnice / červená
Profinet Systémová chyba / červená
Profinet Aktivní/zelená
Čtecí hlava Klíč v detekční oblasti / žlutá

Hodnoty elektrického připojení

Průřez přípojky
Napájecí napětí, připojovací svorka 4pól. 0.2 ... 2.5 mm²
Polovodičový spínací kontakt FSA, připojovací svorka, 5pól. 0.2 ... 1.5 mm²
Klíčový adaptér, připojovací svorka 5pól. 0.2 ... 1.5 mm²
Napájecí napětí DC 20 ... 24 ... 28 V DC
Odběr proudu
Bez zatížení max. 150 mA
Rozhraní PROFINET
Připojovací kabel Min. 2× 2 měděné stíněné kroucené dvoulinky Kat. 5
Polovodičový spínací kontakt LA
Výstupní napětí Ux0.9 ... U V DC
Kategorie použití
DC-13 24 V / 50 mA
AC-15 24 V / 50 mA
AC-12 24 V / 50 mA
DC-12 24 V / 50 mA
Kapacitní zatížitelnost max. 1 µF
Spínací proud 1 ... 10 ... 50 mA
Napájení 24 V ... 30 V
Odpor
V sepnutém stavu 0.035 kΩ

Mechanické hodnoty a prostředí

Teplota při skladování -25 ... 70 °C
Způsob montáže Nosná lišta TH 35 (EN IEC 60715)
Okolní teplota 0 ... 55 °C
Materiál
Pouzdro PA6.6 šedý
Rozhraní PROFINET
Typ připojení
Zásuvka RJ-45
Hvězdicovitá kabeláž

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

MTTFDλDMTTFMTBFRDFDoba provozu
Bezpečné rozpoznávání klíčůDatový kanál a spínací kontakt LA416 y20 y
Důležité! Maximální kategorie 3 a stejnosměrný proud 92 % dosažitelný díky vnitřní konstrukci zařízení.


Rozhraní

Rozhraní PROFINET
Datový protokol PROFINET
Datové rozhraní Ethernet (IEEE 802.3)

Příslušenství

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 122353
Název výrobku EKS-A-AIXA-G18
Hmotnost brutto 0,237kg
Číslo celního tarifu 85364110
ECLASS 27-39-90-90 Property, access monitor (other, unspecified)
