ES-XW1E-LV404Q4MFR (Obj. č. 114354)

Tlačítko nouzového zastavení ES-XW, vestavné přístroje 22 mm

  • Červený ovládací knoflík ø 40 mm
  • Monitorování bloku s kontakty
  • Resetování vytažením nebo otočením
  • S osvětlením
ES-XW1E-LV404Q4MFR (Obj. č. 114354)

Popis

Spínací jednotka

  • 4 NC
Připojovací schéma
Připojovací schéma
Rozměrový výkres
Rozměrový výkres

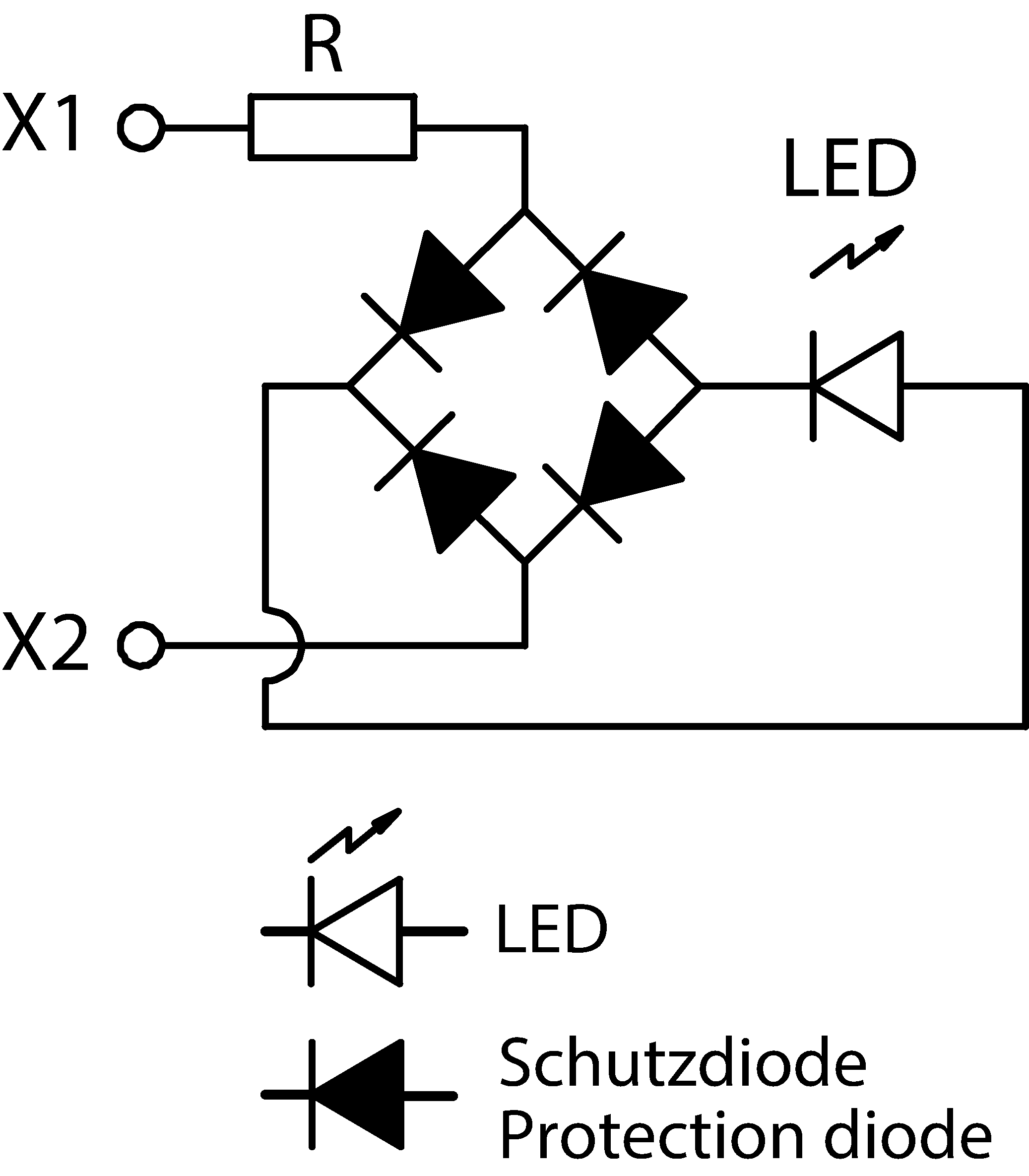

Připojovací schéma LED
Připojovací schéma LED

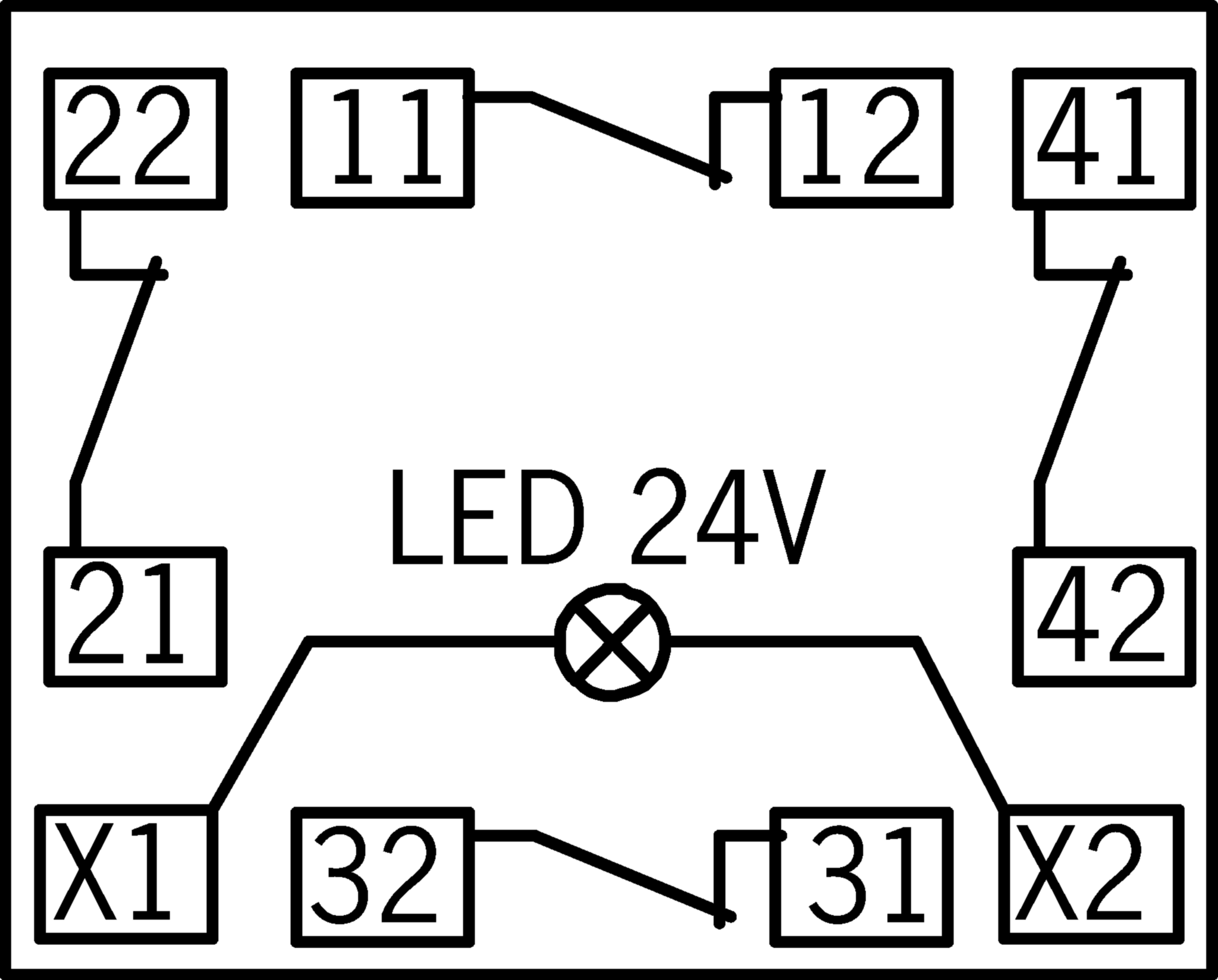

Funkční výkresy

Funkční výkresy

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20UL_us_E326576c_UL_us_E93776_16

Hodnoty elektrického připojení

Návrhové izolační napětí Ui 250 V
Napájecí napětí
AC/DC -10% ... 24 ... +10% V
Provozní proud 15 mA
Kategorie použití
AC-15 Rozpínací kontakt 1,5 A 250 V
DC-13 Rozpínací kontakt 1 A 30 V
Spínací proud
Min. při 24 V 10 mA
Tepelný návrhový proud Ith 1 A

Mechanické hodnoty a prostředí

Typ připojení Šroubovací svorkovnice
Počet nuceně rozpínaných kontaktů 4
Teplota při skladování -25 ... 70 °C
Mechanická životnost 0.25 x 10⁶
Montážní výřez D22 (EN IEC 60947-5-1)
Třída ochrany IP20
Okolní teplota -25 ... 55 °C
Materiál
Tlačítko Termoplast zesílený skelnými vlákny
Kontakt Slitina stříbra, velmi tenké pozlacení
Pouzdro Polykarbonát

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Nouzové zastavení0.1x10620 y


Různé

Osvětlení Ano
Barva
Spodní část Žlutá
Ovládací tlačítko Červený transparentní
Další funkce
Resetování vytažením nebo otočením
Monitorování bloku s kontakty
Ovládací knoflík Ø 40 mm

Ke stažení

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 114354
Název výrobku ES-XW1E-LV404Q4MFR
Hmotnost brutto 0,064kg
Číslo celního tarifu 85365019000
ECLASS 27-37-12-44 EMERGENCY-STOP pushbutton, complete device
