MGB-E-A-100465 (N.º de pedido 100465)

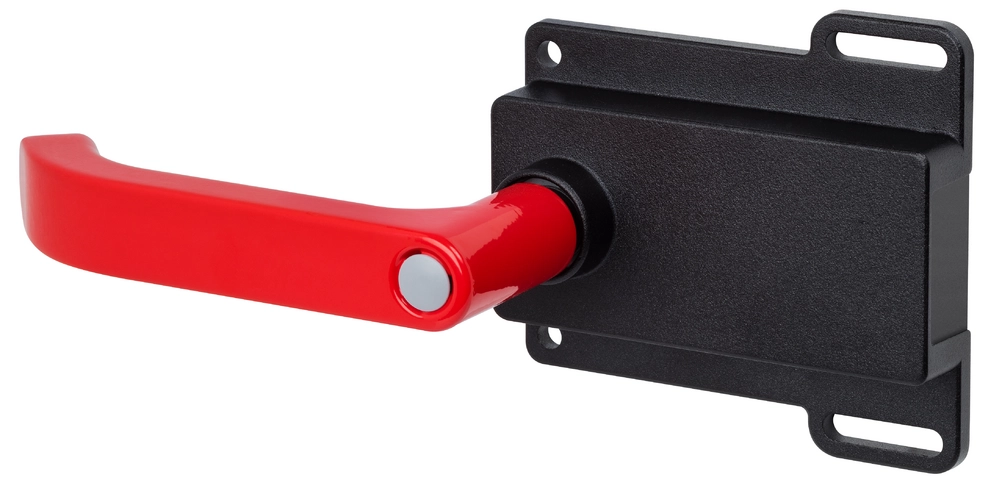

Desbloqueo antipánico MGB-E-A…

  • Desbloqueo antipánico desde la zona de peligro
  • Manilla de puerta rojo señales
  • Diseñado para perfiles de puerta de hasta 40 mm
  • Eje de accionamiento alargado para puertas más gruesas (opcional)
MGB-E-A-100465 (N.º de pedido 100465)

Descripción

Desbloqueo antipánico

El sistema de seguridad MGB/MGB2 puede equiparse con un módulo de desbloqueo antipánico, que permite a las personas que se han quedado encerradas abrir la puerta bloqueada desde la zona de peligro. Basta con accionar la manilla de la puerta. La dirección de accionamiento se adapta automáticamente a la del módulo con manilla y no es necesario cambiarla. El eje de accionamiento suministrado es adecuado para perfiles de hasta 40 mm.

Eje de accionamiento alargado

Opcionalmente puede pedirse para puertas más gruesas o perfiles>40 mm un eje de accionamiento 106761 de 250 mm de largo (en vez de 107 mm). El eje puede acortarse a la medida deseada.

Plano de dimensiones
Plano de dimensiones
Plano de dimensiones
Plano de dimensiones

Dibujos acotados

Dibujos acotados
1Manilla de puerta
2Carcasa
3Eje de accionamiento 8 x 8 mm
4Manguito protector

Dibujos acotados

Dibujos acotados

Datos técnicos

Valores mecánicos y entorno

Posición de montaje Cualquiera
Temperatura de almacenamiento -30 ... 70 °C
Vida mecánica 1 x 10⁶
Temperatura ambiental -30 ... 55 °C
Material
Carcasa Fundición de cinc a presión / acero inoxidable con recubrimiento de polvo

Varios

Número de versión del producto V2.0.0

Descargas

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 100465
Nombre de artículo MGB-E-A-100465
Peso bruto 0,81kg
Global Trade Item Number (GTIN) 4047048005785
Partida arancelaria 85389099990
ECLASS 27-27-24-92 Safety-related proximity switch (accessories)
