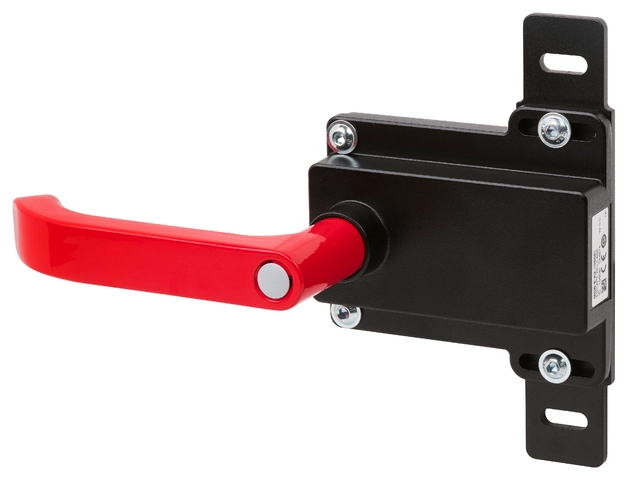

MGB-E-A2-106051 (N.º de pedido 106051)

Módulo de desbloqueo antipánico MGB-E… premontado en placa de montaje

  • Desbloqueo antipánico desde la zona de peligro
  • Montado en placa de montaje
  • Manilla de puerta rojo señales
  • Diseñado para perfiles de puerta de hasta 40 mm
  • Eje de accionamiento alargado para puertas más gruesas (opcional)
MGB-E-A2-106051 (N.º de pedido 106051)

Descripción

Desbloqueo antipánico

El sistema de seguridad MGB puede equiparse con un módulo de desbloqueo antipánico, que permite a las personas que se han quedado encerradas abrir la puerta bloqueada desde la zona de peligro. Basta con accionar la manilla de la puerta.

La dirección de accionamiento se adapta automáticamente a la del módulo con manilla y no es necesario cambiarla. El eje de accionamiento suministrado es adecuado para perfiles de hasta 40 mm.

Eje de accionamiento alargado

Opcionalmente puede pedirse para puertas más gruesas o perfiles>40 mm un eje de accionamiento de 250 mm de largo (en vez de 115 mm). El eje puede acortarse a la medida deseada.

Plano de dimensiones
Plano de dimensiones
Plano de dimensiones
Plano de dimensiones

Dibujos acotados

Dibujos acotados
1Manilla de puerta
2Carcasa
3Eje de accionamiento 8 x 8 mm
4Manguito protector

Dibujos acotados

Dibujos acotados

Datos técnicos

Valores de conexión eléctrica

Módulo de indicación 9999 V 99 ... 9999
Tensión de servicio
Adición 9 ... 8888 ... 9999 V

Valores mecánicos y entorno

Posición de montaje Cualquiera
Elektrische Lebensdauer
Adición 999 x 10⁶
Temperatura de almacenamiento -30 ... 70 °C
Vida mecánica 1 x 10⁶
Distancia de montaje min. 99999 mm
Tipo de montaje Prueba IZ
Principio de conmutación
Principio de conmutación Adición Principio de conmutación Texto (Principio de conmutación Nota a pie de página)
Temperatura ambiental -30 ... 55 °C
Material
Carcasa Fundición de cinc a presión / acero inoxidable con recubrimiento de polvo

Varios

Número de versión del producto V2.0.0
Característica adicional Con placa de montaje

Descargas

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 106051
Nombre de artículo MGB-E-A2-106051
Peso bruto 1,05kg
Global Trade Item Number (GTIN) 4047048006683
Partida arancelaria 85389099990
ECLASS 27-27-24-92 Safety-related proximity switch (accessories)
