MGB-A-PLUGCONNECTOR-RC18-120403 (N.º de pedido 120403)

Conector hembra RC18

  • Para todos los sistemas MGB con entrada de cable

Descripción

Asignación del conector RC18

PINColor
1BN
2YE
3WH
4GN
5GY
6BK
7PK
8VT
9BNGN
10RDBU
11GYPK
12-
13GYBN
14WHYE
15YEBN
16WHGY
17WHGN
18YEBK
19BU

PIN 12 en avance, con muelle de tierra

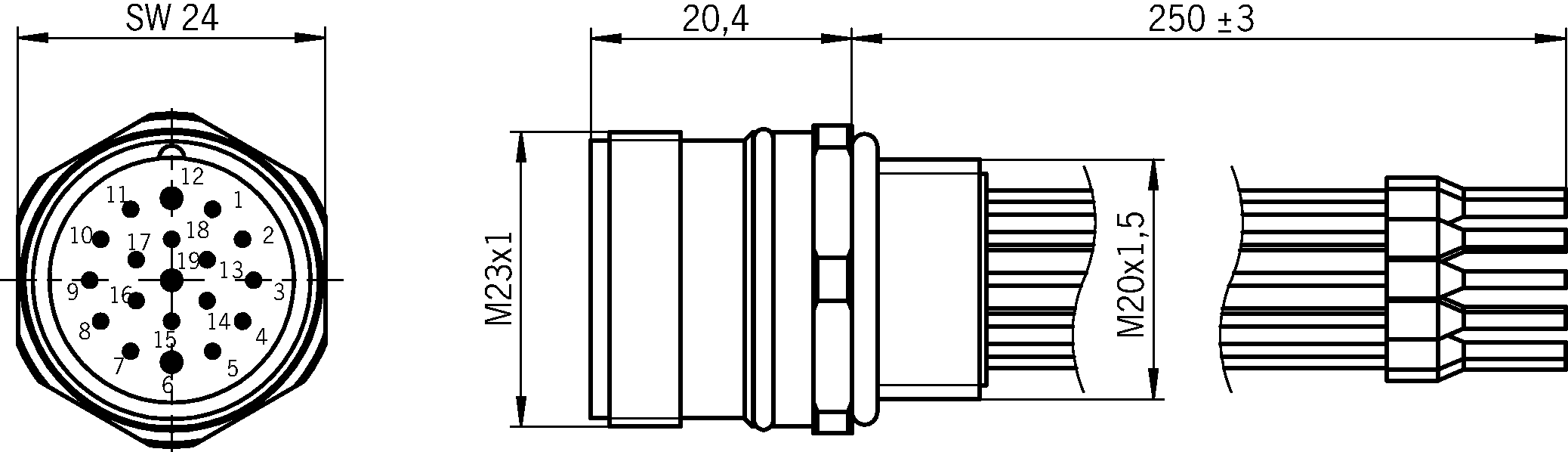

Plano de dimensiones
Plano de dimensiones

Dibujos acotados

Dibujos acotados

Datos técnicos

Valores mecánicos y entorno

Identificación del conductor Código de colores
Sección del conductor 16 de 0,5 mm² + 2 de 0,75 mm²
Temperatura de almacenamiento -25 ... 70 °C
Temperatura ambiental
Con UB = 24 V CC -20 ... 55 °C
Material
Conductor Cable conductor de EL-Cu desnudo con hilo extrafino
Aislamiento del conductor PVC
Conexión 2
Extremo del conductor Terminal con collarín aislante
Tipo de conexión Extremo del cable abierto
Número de polos 18
Conexión 1
Tipo de conexión Conector M23
Tipo de conexión Conector macho
Par de apriete 1.5 Nm
Denominación del conector RC (Con muelles de protección)
Salida de cable Recto
Número de polos 19
Clase de protección IP65 (Bloqueada)
Enclavamiento del conector Cierre roscado
Material
Caja de conexiones CuZn, niquelado

Descargas

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 120403
Nombre de artículo MGB-A-PLUGCONNECTOR-RC18-120403
Peso bruto 0,085kg
Partida arancelaria 85389099990
