AE-R-S1-158322 (N.º de pedido 158322)

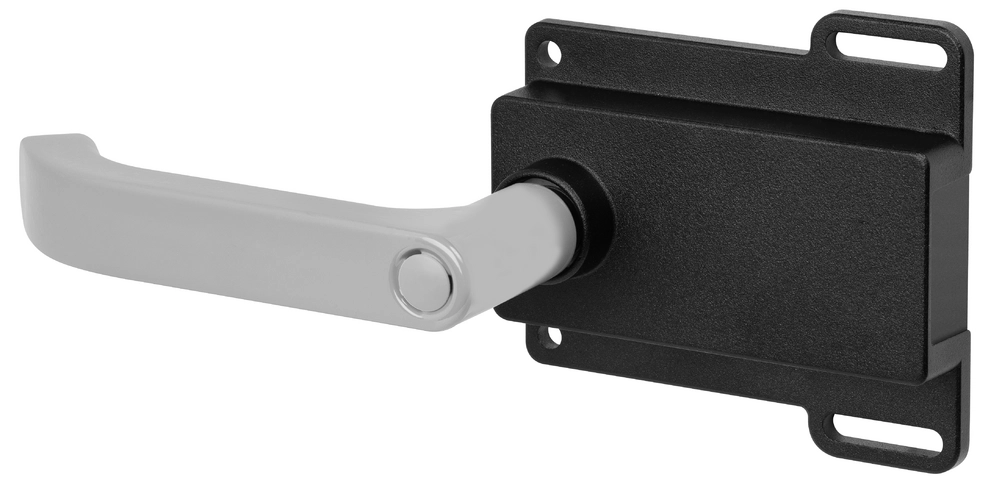

Manilla de puerta interior AE-R-S1

  • Manilla interior plateada
  • Pegatina que describe la secuencia de apertura incluida con el módulo de bloqueo
  • Eje de accionamiento alargado para puertas más gruesas (pedido por separado)
AE-R-S1-158322 (N.º de pedido 158322)

Descripción

Manilla de puerta interior

En combinación con un módulo de bloqueo con desbloqueo antipánico, el sistema de seguridad debe estar equipado con una manilla interior que permita a las personas que se hayan quedado encerradas abrir la puerta bloqueada desde la zona de peligro.

El eje de accionamiento suministrado es adecuado para perfiles de hasta 40 mm.

Eje de accionamiento alargado

Opcionalmente puede pedirse para puertas más gruesas o perfiles>40 mm un eje de accionamiento (n.º de pedido 106761) de 250 mm de largo (en vez de 110 mm). El eje puede acortarse a la medida deseada.

Plano de dimensiones
Plano de dimensiones

Dibujos acotados

Dibujos acotados
1Conexión - Módulo con manilla
2Manguito protector y eje de accionamiento incluidos por separado
3Manilla de puerta/pomo (plateado)
4Eje
5Manguito

Datos técnicos

Valores mecánicos y entorno

Posición de montaje Cualquiera
Temperatura de almacenamiento -25 ... 70 °C
Vida mecánica 1 x 10⁶
Temperatura ambiental -20 ... 55 °C
Material
Carcasa Fundición de cinc a presión, acero inoxidable, recubrimiento de polvo, latón

Varios

Característica adicional con manilla plateada

Descargas

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 158322
Nombre de artículo AE-R-S1-158322
Peso bruto 0,81kg
Partida arancelaria 85389099990
