CEM-A-LH10R-S3 (N.º de pedido 095793)

Cabeza de lectura CEM-A-LH10R-S3 con bloqueo, sin monitorización de bloqueo, sin remanencia

  • Cabeza de lectura con dispositivo de bloqueo sin monitorización
  • Fuerza de bloqueo de 1000 N
  • Sin remanencia
  • Hasta categoría 4 según EN ISO 13849-1
CEM-A-LH10R-S3 (N.º de pedido 095793)

Descripción

Combinaciones posibles

Adecuado para la conexión a una unidad de evaluación CES-AZ

Sin remanencia

Las cabezas de lectura sin remanencia se desmagnetizan al desconectar el solenoide. Para ello debe haber tensión de servicio UB de manera permanente.

Dirección de ataque

<p>Dirección de ataque</p>

Zona de reacción típica

<p>Zona de reacción típica</p>

Observar la distancia segura de desactivación sar = 20 mm en caso de fallo interno de algún componente. Las salidas de seguridad están desconectadas de manera segura.

Plano de dimensiones
Plano de dimensiones
Conexión de la tensión de servicio del solenoide, conector S1. En cada CEM ya hay integrado un diodo de indicación libre.
Conexión de la tensión de servicio del solenoide, conector S1. En cada CEM ya hay integrado un diodo de indicación libre.

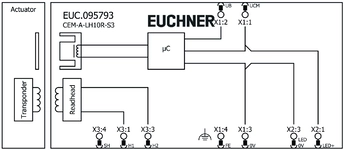

Esquema de conexiones
Esquema de conexiones

Dibujos acotados

Dibujos acotados
1Superficie activa cabeza de lectura
2Superficie activa solenoide

Ejemplos de conexión

Ejemplos de conexión
Unidad de evaluación CES
X1.1U
X1.2+U
X1.30 V/GND
X1.4Tierra funcional
X2.1LED +
X2.2-
X2.3LED 0 V
X2.4-
X3.1Cable de datos
X3.3Cable de datos
X3.4SH (blindado)

Ejemplos de conexión

Ejemplos de conexión

Datos técnicos

Homologaciones

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/5

Espacio de trabajo

Distancia de desconexión asegurada sar max. 20 mm
Distancia de conmutación segura sao
Con holgura central m= ±2,5 mm 0 mm
Desplazamiento central -2.5 ... +2.5 mm
Histéresis de conmutación
Con holgura central m = 0 0.7 mm

Valores de conexión eléctrica

Potencia de conexión 5.8 W
Tensión de servicio CC
UB 24 V DC -15% ... +10%
UCM 24 V DC -15% V DC ... +10% V DC
Ciclo de trabajo del solenoide ED 100 %
Consumo de corriente
En UB con UCM = 0 V 12 mA
En UCM con 24 V 15 mA
En UB con UCM = 24 V 225 mA

Valores mecánicos y entorno

Tipo de conexión
X1, solenoide (LED amarillo integrado en el conector) Conector M8 x 1, 4 polos, macho (con conexión guiada/roscada)
X2, LED externo Conector M8 x 1, 4 polos, hembra (con conexión roscada)
X3, cabeza de lectura Conector M8 x 1, 3 polos, macho (con conexión guiada/roscada)
Posición de montaje Cualquiera
Frecuencia de conmutación
Solenoide max. 2 Hz
Fuerza de adherencia
por remanencia 0.7 N
Temperatura de almacenamiento -25 ... 70 °C
Longitud del cable max. 25 m
Material de la cabeza de lectura Plástico (PPS)
Vida mecánica
Si se utiliza como tope de puerta con una energía de impacto de 1 julio 1 x 10⁶
Clase de protección IP67
Temperatura ambiental -25 ... 50 °C
Material
Carcasa Fundición de aluminio a presión
Cabeza de lectura Plástico (PPS)
Solenoide Acero, niquelado
Fuerza de bloqueo F
(no vigilada, en dirección axial) con UCM = 24 V 1000 N
Principio de bloqueo Principio del bloqueo con tensión

Accesorios

Descargas

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 095793
Nombre de artículo CEM-A-LH10R-S3
Peso bruto 0,859kg
Partida arancelaria 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
