InicioProdukteMultifunctional Gate Box MGB2Sets completos MGB2-.HB-PNMGB2-L2HEB-PN-U-S3-CA-R-172467

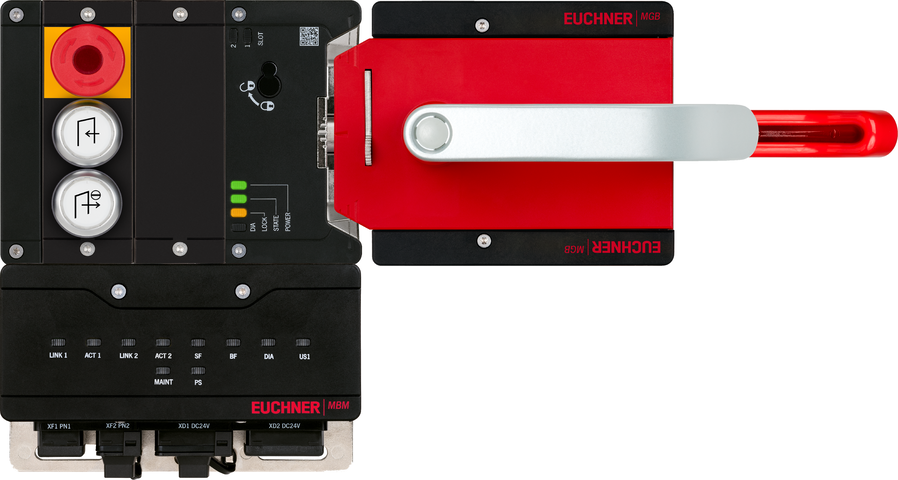

MGB2-L2HEB-PN-U-S3-CA-R-172467 (N.º de pedido 172467)

Set completo MGB2-L2...-PN (2 pulsadores, parada de emergencia, rótulos insertables, principio del bloqueo con tensión, sujeción de puerta a la derecha)

  • Bloqueo con monitorización de bloqueo
  • Dispositivo de parada de emergencia iluminado conforme a ISO 13850
  • 2 pulsador iluminado con símbolo
  • Conexión mediante conectores RJ45
  • Conmutador integrado
  • Sujeción de puerta modificable, ajuste de fábrica a la derecha
  • Unicode
MGB2-L2HEB-PN-U-S3-CA-R-172467 (N.º de pedido 172467)

Descripción

Tipo de bloqueo

MGB2-L2…

Bloqueo mediante fuerza de solenoide. Activación del bloqueo aplicando tensión en el solenoide de bloqueo. (principio del bloqueo con tensión)

Conexión PROFINET

Conector RJ45 (conector push-pull según IEC 61076-3-117, variante 14)

Switch PROFINET

Estructura de red con topología punto a punto mediante conmutador integrado (compatible con MRP).

Plano de dimensiones
Plano de dimensiones
Plano de dimensiones
Plano de dimensiones

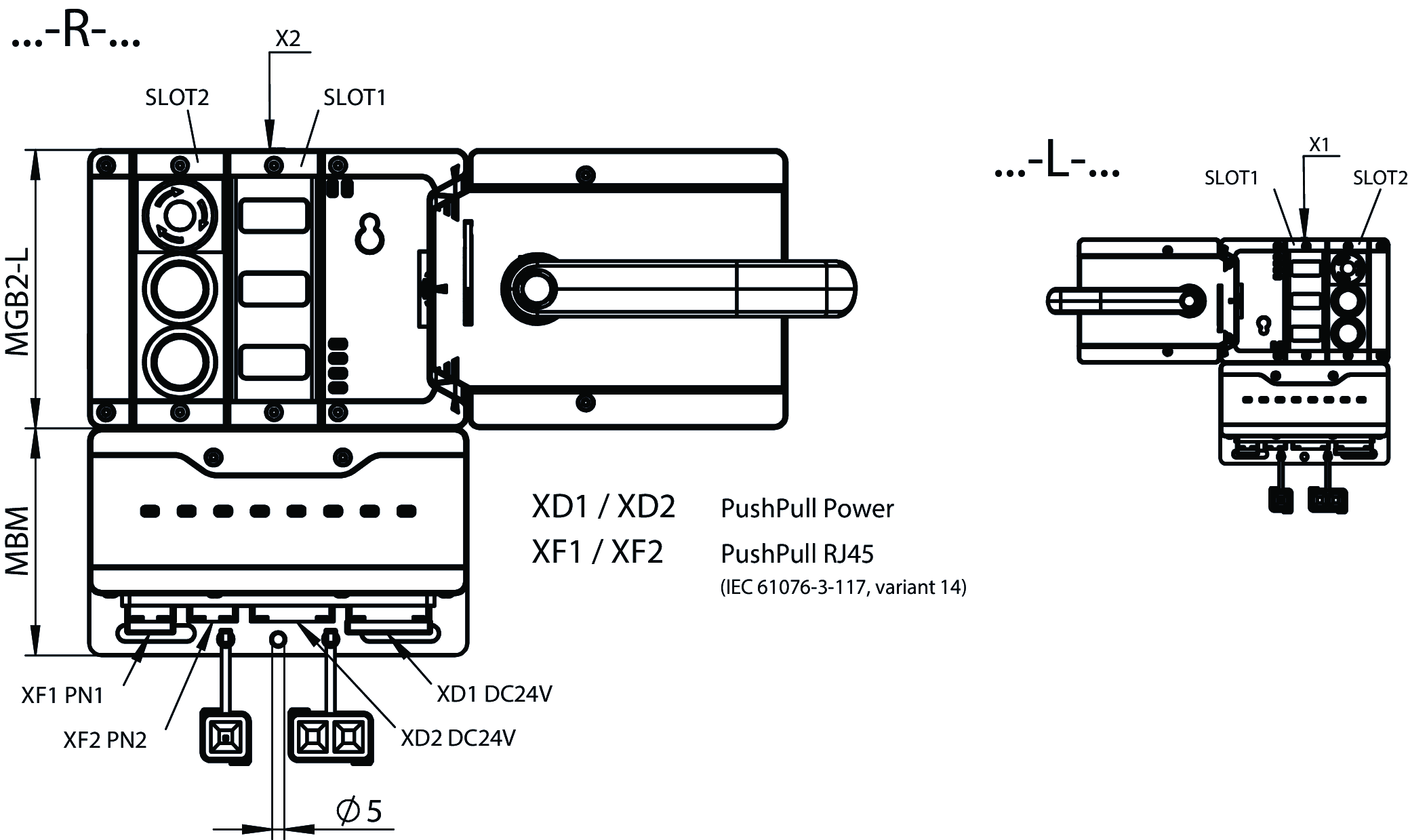

Dibujos acotados

Dibujos acotados

Dibujos acotados

Dibujos acotados

Datos técnicos

Homologaciones

c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

Desbloqueo antipánico MGB-E-A-100465 (N.º de pedido 100465)

Desbloqueo antipánico MGB-E-A-100465 (N.º de pedido 100465)

Valores mecánicos y entorno

Posición de montaje Cualquiera
Temperatura de almacenamiento -30 ... 70 °C
Vida mecánica 1 x 10⁶
Temperatura ambiental -30 ... 55 °C
Material
Carcasa Fundición de cinc a presión / acero inoxidable con recubrimiento de polvo

Varios

Número de versión del producto V2.0.0

Módulos con manilla MGB2-H-BA1A3-R-136691 (N.º de pedido 136691)

Módulos con manilla MGB2-H-BA1A3-R-136691 (N.º de pedido 136691)

Valores mecánicos y entorno

Posición de montaje Sujeción de puerta DIN derecha
Temperatura de almacenamiento -30 ... 70 °C
Clase de protección IP65
Temperatura ambiental -30 ... 55 °C
Material
Carcasa Plástico reforzado con fibra de vidrio, fundición de cinc, niquelado, acero inoxidable

Varios

Característica adicional Con pieza de bloqueo automática

Módulos de bus MBM-PN-S3-MLI-3B-169764 (N.º de pedido 169764)

Módulos de bus MBM-PN-S3-MLI-3B-169764 (N.º de pedido 169764)

Valores de conexión eléctrica

Cable de conexión
MLI 5 polos, M12 x 1
Tensión de aislamiento de referencia Ui 75 V
Tensión nominal de impulso Uimp 0.5 kV
Normas de protección de compatibilidad electromagnética (CEM) Directiva sobre compatibilidad electromagnética (CEM) 2014/30/UE
Corriente de alimentación máxima en el bloque de conexión
XD1, XD2 max. 16000 mA
Clase de protección III
Consumo de corriente
max. 200 mA
Módulo de bus incl. todos los módulos y submódulos conectados max. 4000 mA
Grado de contaminación (externa, según EN 60947-1) 3
Alimentación de tensión XD1, XD2
Cobertura
Externo min. 1 A Lento
Tensión de servicio CC
L1 24 V DC -15% ... +20% ((protegida contra inversiones de polaridad, regulada, ondulación residual<5 %, PELV))
Tensión auxiliar CC
L2 24 V DC -15% ... +20% (El sistema MGB no requiere tensión auxiliar.)

Valores mecánicos y entorno

Tipo de conexión
Según IEC 61076-3-117 variante 14, blindado, cable de E/S Profinet, cat. mín. 5e PushPull RJ45 (XF1 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
PushPull Power (XD1(El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
PushPull Power (XD2 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
Según IEC 61076-3-117 variante 14, blindado, cable de E/S Profinet, cat. mín. 5e PushPull RJ45 (XF2 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
Posición de montaje Cualquiera
Temperatura de almacenamiento -25 ... 70 °C
Resistencia al choque y a la vibración Según EN IEC 60947-5-3
Clase de protección IP65 (Cuando está cerrado y con los cables de conexión y los submódulos montados correctamente.)
Temperatura ambiental
Con UB = 24 V CC -25 ... 55 °C
Material
Carcasa Plástico reforzado con fibra de vidrio, fundición de cinc niquelada
ML1C/ML2C
Tipo de conexión Conexión roscada
Tipo de conexión Conector macho
Especificación del modelo M12 EN 61076-2-101 / codificación A
Número de polos 5
Ciclos de enchufe 100
ML1D
Tipo de conexión Conexión plana (desbloqueada)
Tipo de conexión Conector macho
Número de polos 5
Ciclos de enchufe 100

Valores característicos según EN ISO 13849-1 y EN IEC 62061

PLSIL máx.PFHDCategoríaTiempo de servicio
Análisis de las señales de seguridadPL e35.38x10-9420 y


Interfaz

Protocolo de datos de bus Profinet (IEC 61158 type 10)
Protocolo de datos de seguridad Profisafe (IEC 61784-3-3)
Interface de datos
Ethernet

Módulos de bloqueo MGB2-L2-MLI-U-YA4E5-CA-R-172502 (N.º de pedido 172502)

Módulos de bloqueo MGB2-L2-MLI-U-YA4E5-CA-R-172502 (N.º de pedido 172502)

Valores mecánicos y entorno

Posición de montaje Sujeción de puerta DIN derecha

Submódulos MSM-1-N-AA-000-A4-126372

Submódulos MSM-1-N-AA-000-A4-126372

Valores mecánicos y entorno

Posición de montaje Cualquiera
Temperatura de almacenamiento -30 ... 70 °C
Resistencia al choque y a la vibración Según EN IEC 60947-5-3
Temperatura ambiental
Con UB = 24 V CC -30 ... 55 °C
Material Plástico reforzado con fibra de vidrio

Varios

Submodulbreite 1

Accesorios de conexión AC-MC-SB-M-A-157024

Accesorios de conexión AC-MC-SB-M-A-157024

Valores de conexión eléctrica

Cable de conexión
MLI 5 polos, M12 x 1
Nivel de tensión 36 V
Voltaje nominal 30 V
Corriente nominal
A 40 °C 4 A
Grado de contaminación según EN 60664-1 3

Valores mecánicos y entorno

Temperatura de almacenamiento -30 ... 70 °C
Temperatura ambiental -30 ... 55 °C
Conexión 1
Tipo de conexión 2 tornillos M4
Tipo de conexión Conector macho
Número de polos 5
Clase de protección IP65 (Solo cuando está atornillado con la correspondiente contrapieza.)
Ciclos de enchufe 100
Material
Caja de conexiones Plástico
Conexión 2
Tipo de conexión Conexión roscada
Tipo de conexión Conector macho
Especificación del modelo M12 EN 61076-2-101 / codificación A
Número de polos 5
Clase de protección IP65 (Solo cuando está atornillado con la correspondiente contrapieza.)
Ciclos de enchufe 100
Material
Caja de conexiones Plástico, fundición de cinc a presión, niquelado
Enclavamiento del conector Fundición de cinc a presión, niquelado

Submódulos MSM-1-P-CA-BPP-E5-163609

Submódulos MSM-1-P-CA-BPP-E5-163609

Elementos de mando y visualización

PosiciónColorExtrasModeloElemento interruptorObservación rótulo insertableRótulo insertableCantidadDenominación 1LED
1Parada de emergencia con iluminación2 contactos de apertura positiva
2BlancoEstampadoPulsadores con iluminación1 NO
3BlancoEstampadoPulsadores con iluminación1 NO

Valores de conexión eléctrica

Consumo de corriente max. 32 mA
Elementos de mando e indicadores
Potencia de conmutación max. 0.25 W
Tensión de conmutación 24 V
Corriente de conmutación 5 ... 10 mA
Alimentación de tensión LED 24 V DC
Parada de emergencia con iluminación
Potencia de conmutación max. 0.25 W
Tensión de conmutación 5 ... 24 V
Corriente de conmutación 1 ... 100 mA
Alimentación de tensión LED 24 V DC

Valores mecánicos y entorno

Posición de montaje Cualquiera
Temperatura de almacenamiento -25 ... 70 °C
Tiempo de respuesta Véase el manual de instrucciones del módulo de bus MBM-… o del módulo de enclavamiento/bloqueo MGB2-I.-BR-… / MGB2-L.-BR-…
Resistencia al choque y a la vibración Según EN IEC 60947-5-3
Clase de protección IP 65 (IP 20) (En estado montado)
Temperatura ambiental
Con UB = 24 V CC -25 ... 55 °C
Material Plástico reforzado con fibra de vidrio

Valores característicos según EN ISO 13849-1 y EN IEC 62061

B10DTiempo de servicio
Parada de emergencia0.13x10620 y


Varios

Submodulbreite 1
ID de software (SW-ID) 9000001

Módulos MGB2-L2-MLI-U-Y0000-BJ-156392

Módulos MGB2-L2-MLI-U-Y0000-BJ-156392

Valores de conexión eléctrica

Tensión de aislamiento de referencia Ui 75 V
Tensión nominal de impulso Uimp 0.5 kV
Normas de protección de compatibilidad electromagnética (CEM) Directiva sobre compatibilidad electromagnética (CEM) 2014/30/UE
Clase de protección III
Consumo de corriente max. 350 mA
Codificación del transponder Unicode
Grado de contaminación (externa, según EN 60947-1) 3

Valores mecánicos y entorno

Frecuencia de conmutación 0.25 Hz
Temperatura de almacenamiento -30 ... 70 °C
Vida mecánica
Si se utiliza como tope de puerta con una energía de impacto de 2 julio 0.1 x 10⁶
Si se utiliza como tope de puerta con una energía de impacto de 1 julio 0.2 x 10⁶
Total 1 x 10⁶
Tiempo de respuesta Véase el manual de instrucciones del módulo de bus MBM-…
Resistencia al choque y a la vibración Según EN IEC 60947-5-3
Clase de protección IP65 (Cuando está cerrado y con los cables de conexión y los submódulos montados correctamente.)
Temperatura ambiental
Con UB = 24 V CC -30 ... 55 °C
Material
Carcasa Plástico reforzado con fibra de vidrio, fundición de cinc niquelada
Fuerza de bloqueo FZh 2000 N
Principio de bloqueo Principio del bloqueo con tensión

Valores característicos según EN ISO 13849-1 y EN IEC 62061

PLSIL máx.PFHDCategoríaTiempo de servicio
Accionamiento del bloqueoPL e32.62x10-9420 y
Supervisión de la posición del resguardoPL e32.62x10-9420 y
Supervisión del bloqueoPL e32.62x10-9420 y
Análisis de las señales de seguridadPL e32.62x10-9420 y
Se aplica a todas las funciones de seguridad contenidas en submódulos tales como Dispositivo de parada de emergencia, pulsador de validación, etc.


Varios

Slotkonfiguration 1,1

Accesorios de conexión AC-MC-00-0-B-156718

Accesorios de conexión AC-MC-00-0-B-156718

Valores de conexión eléctrica

Grado de contaminación según EN 60664-1 3

Valores mecánicos y entorno

Temperatura de almacenamiento -30 ... 70 °C
Temperatura ambiental -30 ... 55 °C
Material Plástico reforzado con fibra de vidrio
Conexión 1
Tipo de conexión 2 tornillos M4
Clase de protección IP65 (Solo cuando está atornillado con los módulos básicos especificados.)

Varios

Color Negro
Característica adicional
Incluye tornillos de fijación
Incluye junta

Componentes

MGB-E-A-100465
100465
MGB-E-A-100465
Desbloqueo antipánico MGB-E-A…
  • Desbloqueo antipánico desde la zona de peligro
  • Manilla de puerta rojo señales
  • Diseñado para perfiles de puerta de hasta 40 mm
  • Eje de accionamiento alargado para puertas más gruesas (opcional)
MGB2-H-BA1A3-R-136691
136691
MGB2-H-BA1A3-R-136691
Módulo con manilla MGB2-H… (trinquete de puerta, con pieza de bloqueo automática, sujeción de puerta a la derecha)
  • Pestillo del cerrojo inteligente
  • Pieza de bloqueo desplegable
  • Segunda pieza de bloqueo con despliegue automático
  • Manilla de puerta
  • Sujeción de puerta modificable, ajuste de fábrica a la derecha
MBM-PN-S3-MLI-3B-169764
169764
MBM-PN-S3-MLI-3B-169764
Módulo de bus MBM-PN… (RJ45, conector push-pull)
  • Para la conexión de módulos MGB2 o MCM
  • Conexión a PROFINET/PROFIsafe
  • Conexión mediante conectores RJ45
  • Montaje directo o en espacio separado
  • Conmutador integrado
  • Compatible con todos los dispositivos Modular
MGB2-L2-MLI-U-YA4E5-CA-R-172502
172502
MGB2-L2-MLI-U-YA4E5-CA-R-172502
Módulo de bloqueo MGB2-L2-MLI… (2 pulsadores, parada de emergencia, principio del bloqueo con tensión, sujeción de puerta a la derecha)
  • Bloqueo para la protección de personas o proceso
  • Módulo de bloqueo MGB2 para la conexión a un módulo de bus MBM
  • Enclavamiento con bloqueo monitorizado
  • Categoría 4/PL e para la evaluación de todas las funciones de seguridad
  • 1 dispositivo de parada de emergencia iluminado conforme a ISO 13850
  • 2 pulsadores blancos iluminados con símbolo
  • Versión con tapa ciega
  • Sujeción de puerta modificable, ajuste de fábrica a la derecha
  • Unicode
  • Compatible con todos los dispositivos Modular

Accesorios

Descargas

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 172467
Nombre de artículo MGB2-L2HEB-PN-U-S3-CA-R-172467
Peso bruto 4,66kg
Partida arancelaria 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
