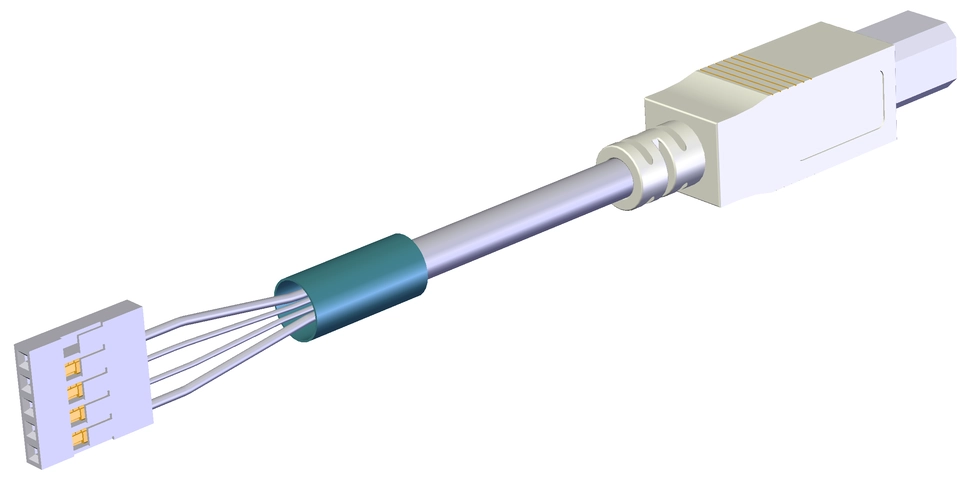

Câble de raccordement USB Type B sur connecteur femelle, 5 broches
- Câble USB 2.0 type B sur fiche plate, 4 conducteurs
- Connecteur droit
- Longueur de câble 0,8 m
- Câble à double blindage
Description
Affectation des broches connecteur femelle
| Broche | Signal | Couleur du conducteur |
|---|---|---|
| 1 | VBus/Vcc/+5V | RD |
| 2 | D- | WH |
| 3 | D+ | GN |
| 4 | GND | BK |
| 5 | NC | - |

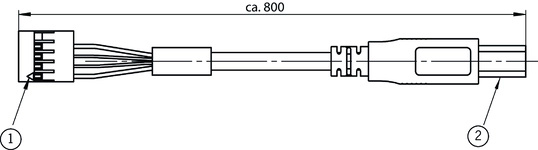

Dessins cotés
| 1 | Repère pour contact 1 |
| 2 | USB type B |
Caractéristiques techniques
Puissance électrique connectée
| Blindage câble | oui (Double blindage) |
Valeurs mécaniques et environnement
| Marquage des conducteurs | Code couleur |
| Nombre de conducteurs | 4 |
| Température de stockage | -25 ... 70 °C |
| Type de câble | droite |
| Longueur de câble | 0.8 m |
| Couleur gaine | gris clair |
| Connexion 1 | |
| Type de connexion | Connecteur femelle (Connecteur plat) |
| Départ de ligne | droite |
| Nombre de broches | 5 |
| Connexion 2 | |
| Type de connexion | USB type B |
| Départ de ligne | droite |
Téléchargements
Documents individuels
Autres documents
Documents de vente
Electronic-Key-System EKS
N° doc.
Version
Langue
Taille
Electronic-Key-System EKS
N° doc.
086808
Version
16-08/23
Langue
Taille
9,1 MB
Electronic-Key-System EKS
N° doc.
086809
Version
16-08/23
Langue
Taille
8,7 MB
Electronic-Key-System EKS
N° doc.
092953
Version
16-08/23
Langue
Taille
8,7 MB
Electronic-Key-System EKS
N° doc.
114432
Version
16-08/23
Langue
Taille
8,8 MB
Données de commande
| N° de commande | 095633 |
| Désignation article | EKS USB - PC INTERN |
| Poids brut | 0,037kg |
| Code douanier | 85389099990 |
