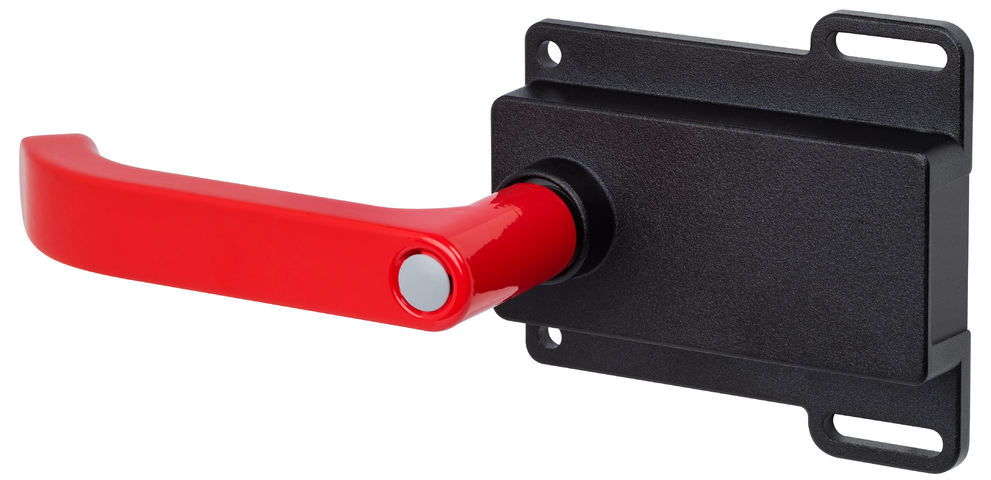

MGB-E-A-100465 (N° de commande 100465)

Déverrouillage interne MGB-E-A...

  • Déverrouillage interne depuis la zone de danger
  • Poignée de porte rouge sécurité
  • Conçu pour profilés de porte jusqu’à 40 mm
  • Axe rallongé pour portes plus épaisses (disponible en option)
MGB-E-A-100465 (N° de commande 100465)

Description

Déverrouillage interne

Le système de sécurité MGB / MGB2 peut être équipé en option d’un module de déverrouillage interne. La fonction de déverrouillage interne permet aux personnes enfermées d’ouvrir la porte lorsqu’elle est bloquée en position de verrouillage depuis l’intérieur de la zone de danger. Il suffit d’actionner la poignée de la porte. La direction d’actionnement s’adapte automatiquement à celle du module de poignée et n’a pas besoin d’être modifiée. Le levier d’actionnement (axe) fourni convient pour des profilés jusqu’à 40 mm.

Axe d’actionnement long

Un axe 106761 de longueur 250 mm (au lieu de 107 mm) est disponible en option pour les portes plus épaisses ou les profilés>40 mm. Cet axe peut être raccourci à la longueur souhaitée.

Dimensions
Dimensions
Dimensions
Dimensions

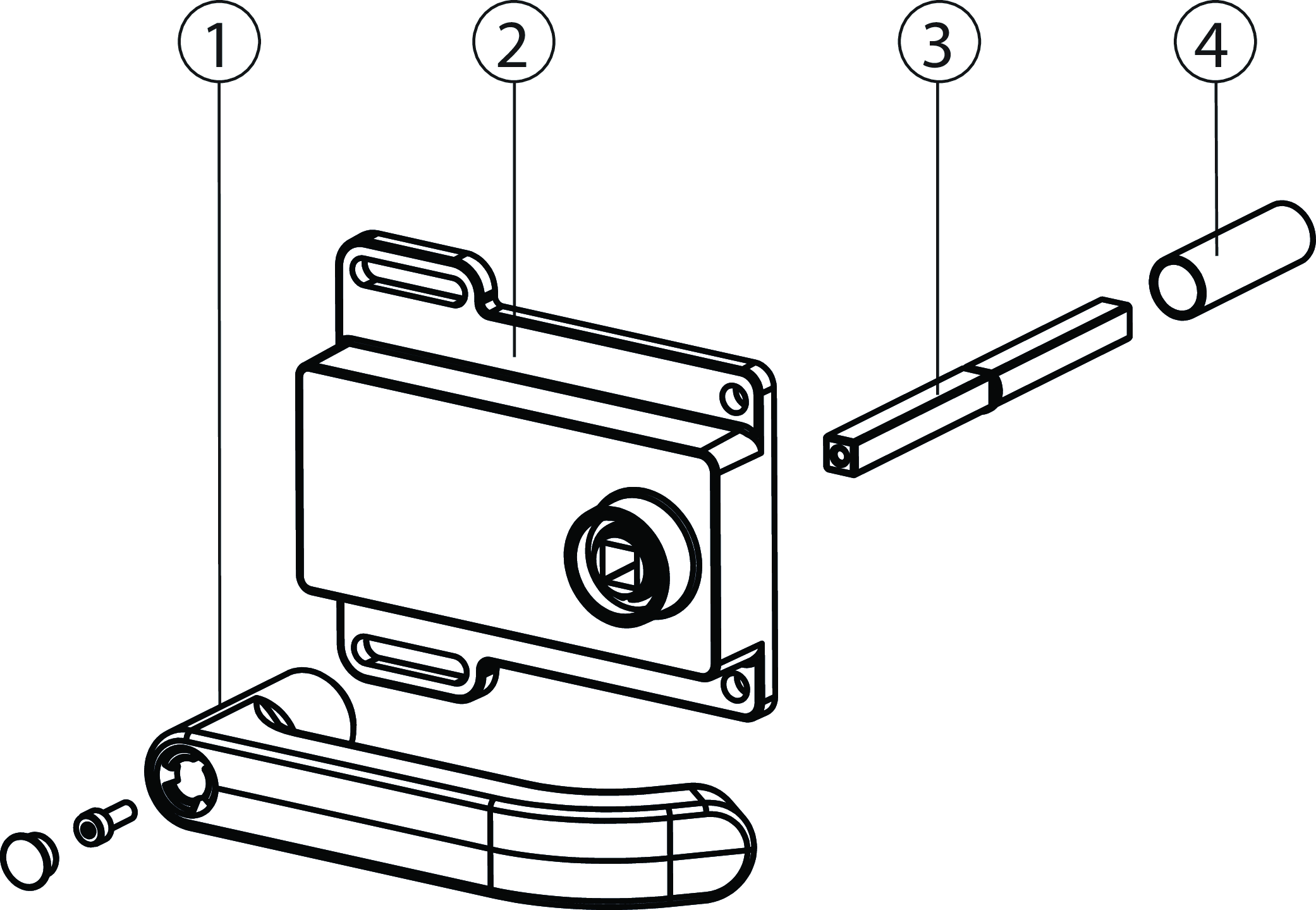

Dessins cotés

Dessins cotés
1Poignée de porte
2Boîtier
3Axe d’actionnement 8 x 8 mm
4Douille de protection

Dessins cotés

Dessins cotés

Caractéristiques techniques

Valeurs mécaniques et environnement

Position de montage Au choix
Température de stockage -30 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Température ambiante -30 ... 55 °C
Matériau
Boîtier Zinc moulé sous pression / acier inoxydable peint par poudrage

Divers

Numéro de version du produit V2.0.0

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 100465
Désignation article MGB-E-A-100465
Poids brut 0,81kg
Global Trade Item Number (GTIN) 4047048005785
Code douanier 85389099990
ECLASS 27-27-24-92 Safety-related proximity switch (accessories)
