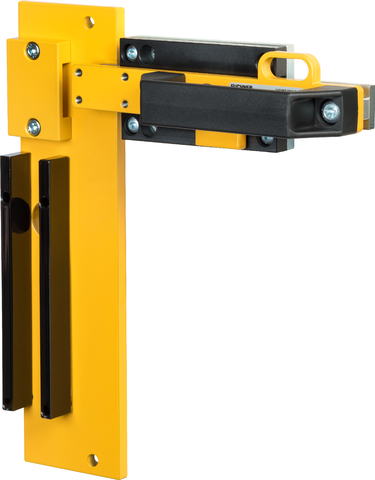

RIEGEL CET-A-C-C2308 (N° de commande 109672)

Verrou targette pour interrupteurs de sécurité CET

  • Verrou-targette pour famille d’interrupteurs CET
  • Verrou-targette en acier
  • Pour portes sur charnières à gauche ou à droite
  • Sans butée de porte
  • Convient pour un jeu de porte de 15 mm
RIEGEL CET-A-C-C2308 (N° de commande 109672)

Description

Contenu de la livraison

  • Capot AM-C-124721 pour actionneur CET

À commander séparément :

  • Interrupteur de sécurité CET / tête de lecture CET.-AX

  • Actionneur CET

Types de porte et charnière de porte

Convient pour portes battantes et coulissantes.Convient pour portes sur charnières à gauche ou à droite.Sans butée de porte : la porte peut s’ouvrir vers l’intérieur et vers l’extérieur.

Capot

Le capot AM-C-124721 permet d’empêcher efficacement toute tentative de manipulation frauduleuse au niveau du CET. Le capot empêche le soulèvement manuel du doigt de verrouillage à ressort sur l’actionneur par des outils simples.

Dispositif de consignation intégré

À l’aide du dispositif de consignation intégré, le verrou-targette peut être verrouillé en position ouverte, par ex. avec des cadenas. Ceci permet d’éviter que des personnes ne se retrouvent enfermées accidentellement dans la zone de danger.

Dimensions
Dimensions

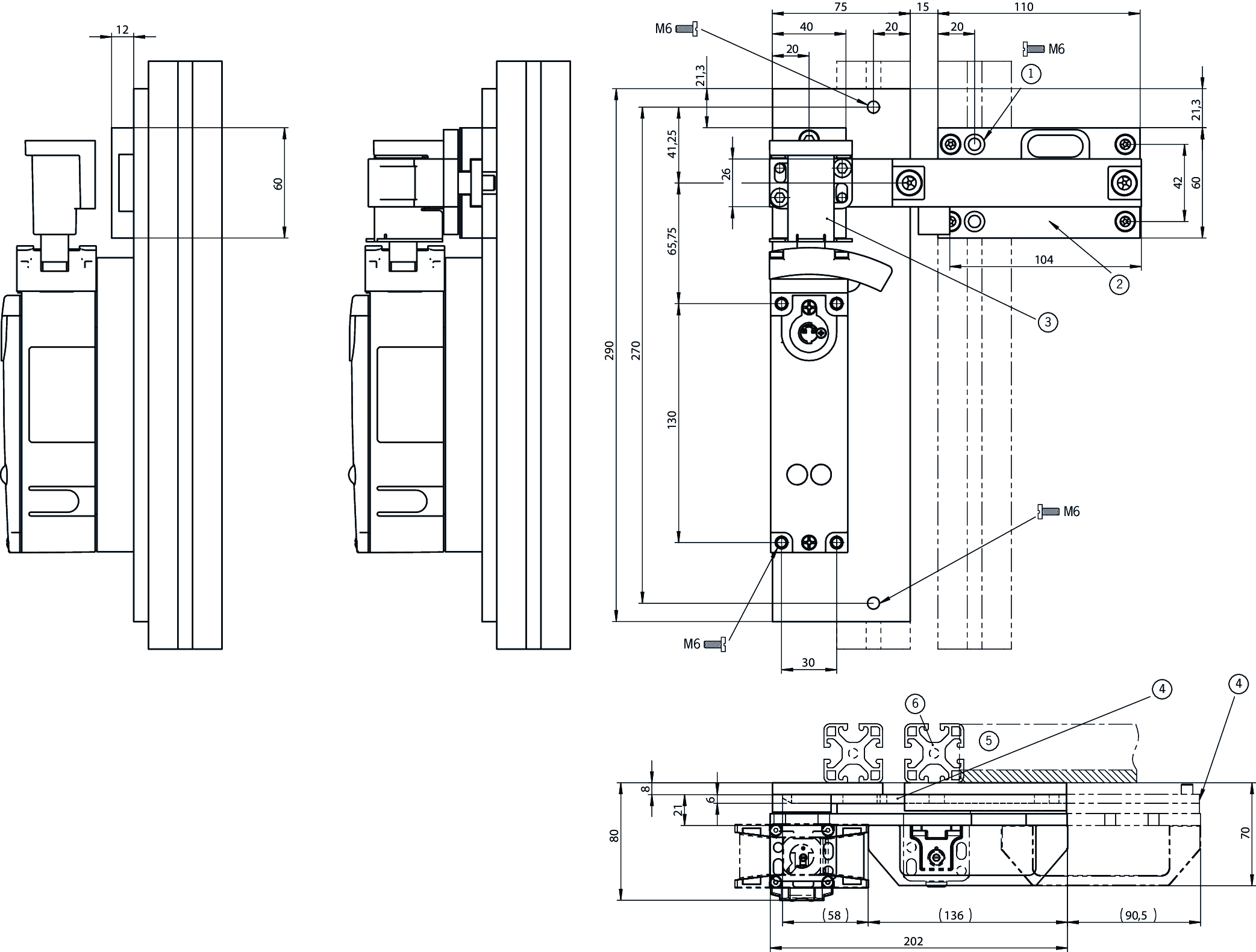

Dessins cotés

Dessins cotés
1pour vis M6 (bilatérale)
2Attention ! Le verrou-targette ne doit pas être utilisé en association avec un déverrouillage interne.
3Capot
4Attention ! Absence de butée de porte au niveau du support d’interrupteur en position arrière !
5Porte sur charnières à droite
6Cadre de protection (40x40)

Caractéristiques techniques

Valeurs mécaniques et environnement

Direction d’attaque A ou C
Nombre d’interrupteurs de sécurité montables 1
Déverrouillage interne néant
Température de stockage -25 ... 70 °C
Matériau
Poignée Plastique
Embase Acier galvanisé
Guides Plastique
Support de l’interrupteur Acier peint par poudrage

Divers

Numéro C
C2308 Verrou-targette sans butée de porte
Verrouillage néant

Téléchargements

Documents individuels

N° doc.
Version
Langue
Taille
N° doc. 2530033
Information de sécurité pour verrous-targettes
Safety Information for Bolts
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,2 MB
N° doc. 2530033
Sicherheitsinformation für Riegel
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,2 MB
N° doc. 2530033
Informação de segurança referente ao trinco
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Informazioni sulla sicurezza per il chiavistello
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,1 MB
N° doc. 2530033
Bezpečnostní informace pro petlice
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Tolózár biztonsági információi
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Информация за безопасност за ригели
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Sikkerhedsinformation for bolte
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Ohutusalane teave riivistuste kohta
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Turvallisuustietoja salvalle
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Sigurnosne informacije za brave
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Aizbīdņu drošības informācija
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Saugos informacija skląsčiui
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Veiligheidsinformatie voor grendels
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Sikkerhetsinformasjon for låser
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Säkerhetsinformation för regeln
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Varnostne informacije o zapahu
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Bezpečnostná informácia pre závory
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Sürgüler için güvenlik bilgisi
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Informații de siguranță privind zăvoarele
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB

Autres documents

Données de commande

N° de commande 109672
Désignation article RIEGEL CET-A-C-C2308
Poids brut 3,165kg
Code douanier 83014090000
