RIEGEL CTP-ACF-123655 (N° de commande 123655)

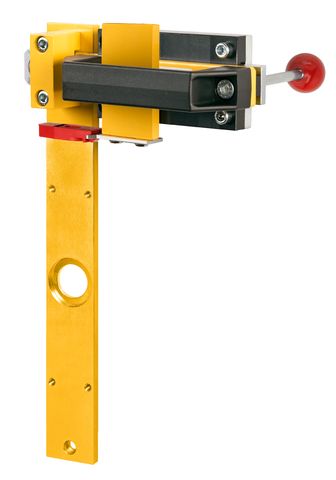

Verrou-targette avec déverrouillage interne pour interrupteurs de sécurité CTP, CTA

  • Verrou-targette en acier
  • Levier de déverrouillage interne
  • Pour portes sur charnières à droite et à gauche
  • Bouton d’arrêt en position ouverte
  • Condamnation possible par cadenas en position ouverte
  • Actionneur fourni
RIEGEL CTP-ACF-123655 (N° de commande 123655)

Description

Avantages

  • Conception robuste
  • Montage facile par vis sur profilés aluminium ou protections machine
  • Couleur jaune pour reconnaissance aisée
  • Aucune poignée de porte supplémentaire nécessaire

Particularités

  • Verrou-targette avec verrouillage mécanique : Le verrou-targette est maintenu en position ouverte, empêchant ainsi la fermeture involontaire de celui-ci

Remarques

  • Les verrous-targettes ont été conçus pour les séries CTP et CTA.
  • Interrupteur de sécurité à commander séparément
Dimensions
Dimensions

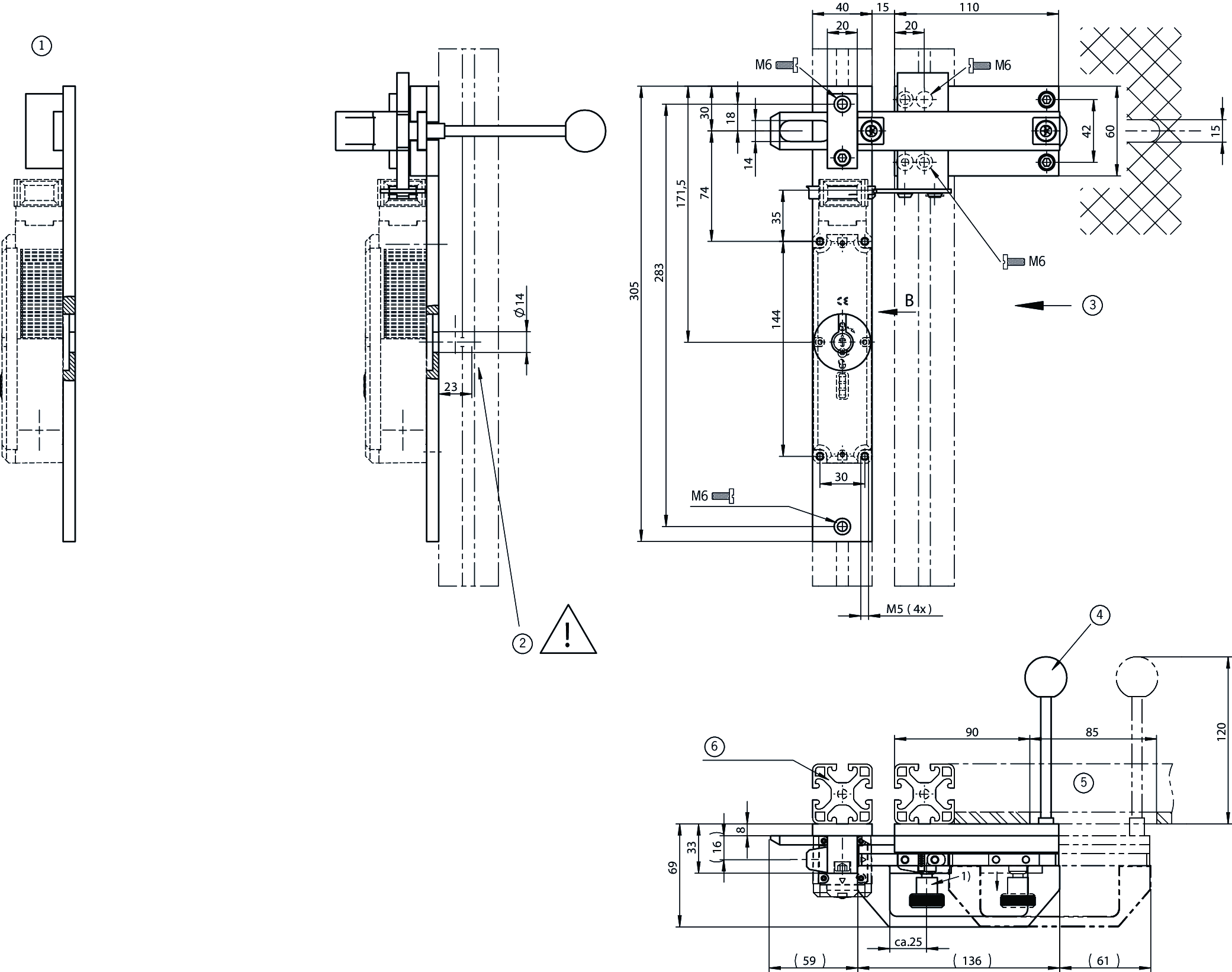

Dessins cotés

Dessins cotés
1Vue B
1)Verrou-targette avec verrouillage mécanique. Est maintenu en position ouverte. (Empêche la fermeture involontaire du verrou-targette) Pour déverrouiller, lever le bouton d’arrêt.
2La languette ne doit pas être en état de traction (par ex. portes sous tension mécanique ou traction sur le levier du verrou-targette) lors de l’actionnement du déverrouillage interne de l’interrupteur
3Interrupteur de sécurité CTP sens d’attaque A
4fourni(e) à part
5Porte sur charnières à droite
6Cadre de protection (40x40)

Caractéristiques techniques

Valeurs mécaniques et environnement

Direction d’attaque A ou C
Nombre d’interrupteurs de sécurité montables 1
Déverrouillage interne oui
Température de stockage -25 ... 70 °C
Matériau
Embase Acier galvanisé
Guides Plastique
Support de l’interrupteur Acier peint par poudrage
Poignée Plastique

Divers

Verrouillage position ouverte Verrouillage

Téléchargements

Documents individuels

N° doc.
Version
Langue
Taille
N° doc. 2530033
Information de sécurité pour verrous-targettes
Safety Information for Bolts
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,2 MB
N° doc. 2530033
Sicherheitsinformation für Riegel
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,2 MB
N° doc. 2530033
Informação de segurança referente ao trinco
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Informazioni sulla sicurezza per il chiavistello
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,1 MB
N° doc. 2530033
Bezpečnostní informace pro petlice
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Tolózár biztonsági információi
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Информация за безопасност за ригели
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Sikkerhedsinformation for bolte
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Ohutusalane teave riivistuste kohta
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Turvallisuustietoja salvalle
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Sigurnosne informacije za brave
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Aizbīdņu drošības informācija
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Saugos informacija skląsčiui
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Veiligheidsinformatie voor grendels
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Sikkerhetsinformasjon for låser
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Säkerhetsinformation för regeln
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,4 MB
N° doc. 2530033
Varnostne informacije o zapahu
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Bezpečnostná informácia pre závory
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Sürgüler için güvenlik bilgisi
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB
N° doc. 2530033
Informații de siguranță privind zăvoarele
N° doc.
2530033
Version
04-03/24
Langue
Taille
0,5 MB

Autres documents

Données de commande

N° de commande 123655
Désignation article RIEGEL CTP-ACF-123655
Poids brut 2,23kg
Code douanier 83014090000
