A-C-H-RL-LS-EX-166340 (N° de commande 166340)

Languette articulée pour interrupteurs de sécurité CTP-EX, ATEX

  • Languette articulée pour portes sur charnières à gauche
  • Version ATEX
  • Convient pour l’utilisation en Zone 2 et 22 (gaz et poussières)
  • Deux vis de sécurité fournies
A-C-H-RL-LS-EX-166340 (N° de commande 166340)

Description

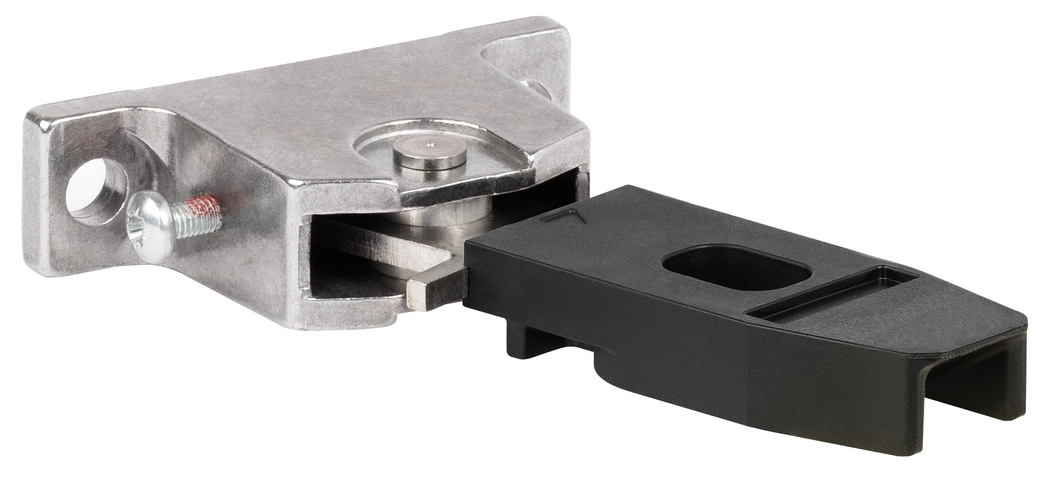

Languette articulée

Les petits rayons de porte nécessitent la pose d’une languette articulée pour mouvement circulaire. Le mouvement ressort de la languette permet d’éviter l’endommagement de la tête d’actionnement. La languette doit être choisie en fonction du déplacement du dispositif de sécurité (vers la gauche, la droite, le haut ou le bas).

Les vis de sécurité fournies peuvent être serrées à l’aide d’un outil standard mais ne peuvent en revanche plus être dévissées par la suite.

Dimensions
Dimensions
Dimensions
Dimensions

Dessins cotés

Dessins cotés

Dessins cotés

Dessins cotés

Caractéristiques techniques

Puissance électrique connectée

Alimentation Inductive par la tête de lecture

Valeurs mécaniques et environnement

Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Surcourse 5 mm
Indice de protection IP65 / IP66
Température ambiante -20 ... 55 °C
Matériau
Fixation Alu moulé sous pression
Enrobage Plastique renforcé de fibres, noir
Force de retenue Fmax 2600 N
Force de retenue FZh 2000 N (Fzh = Fmax/1,3)

Divers

Protection contre les explosions selon la directive ATEX 2024/34/UE II3G Ex ic IIC T4 Gc / II3D Ex ic IIIC T110°C Dc X

Téléchargements

Données de commande

N° de commande 166340
Désignation article A-C-H-RL-LS-EX-166340
Poids brut 0,05kg
Code douanier 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
