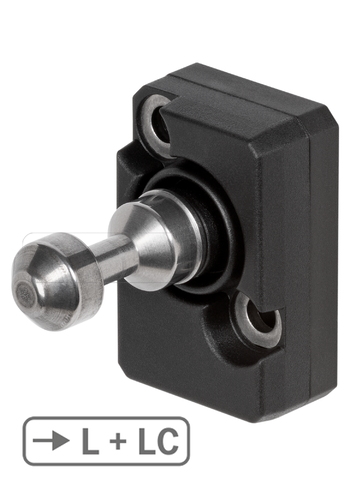

A-FLX-D-0E-169045 (N° de commande 169045)

Actionneur pour interrupteur de sécurité CTS

  • Actionneur pour la configuration de l’interrupteur de sécurité CTS
  • Configuration : surveillance de l’état verrouillé, bas niveau de codage (L+LC)
A-FLX-D-0E-169045 (N° de commande 169045)

Description

Configuration de l’interrupteur de sécurité

L’interrupteur de sécurité CTS se configure à l’aide de l’actionneur A-FLX-D-0D-169045 lors du processus d’apprentissage de la manière suivante :

L

Surveillance de l’interverrouillage

LC

Bas niveau de codage

Fonction

L’actionneur monté sur rotule peut être utilisé sur des portes coulissantes ou pivotantes dont les rayons sont supérieurs à 200 mm. Les vis de sécurité empêchent les languettes d’être dévissées.

Les vis de sécurité (M5 x 16) fournies peuvent être serrées à l’aide d’un outil standard mais ne peuvent en revanche plus être dévissées par la suite.

Dimensions
Dimensions
Dimensions
Dimensions

Dessins cotés

Dessins cotés

Dessins cotés

Dessins cotés

Caractéristiques techniques

Autorisations

c_UL_us_E155795_3/11

Puissance électrique connectée

Alimentation Inductive par la tête de lecture

Valeurs mécaniques et environnement

Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Surcourse 4 mm
Indice de protection IP65 / IP67 / IP69 / IP69K
Température ambiante -20 ... 55 °C
Matériau
Boîtier Plastique renforcé de fibres, noir
Élément d’actionnement Acier inoxydable
Fixation Vis de sécurité acier 8.8 galvanisé
Capot NBR
Force de retenue Fmax 3900 N
Force de retenue FZh 3000 N

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 169045
Désignation article A-FLX-D-0E-169045
Poids brut 0,08kg
Code douanier 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
