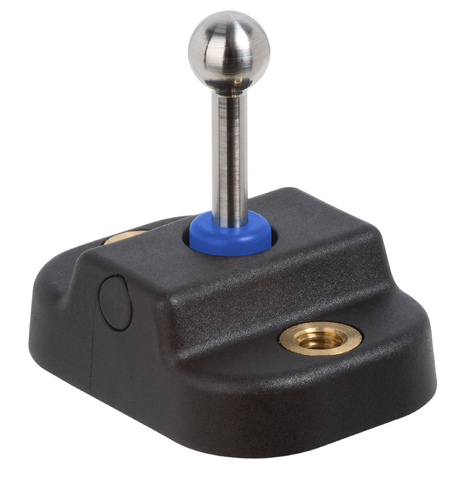

A-B-A5-A1-P-174746 (N° de commande 174746)

Languette pour interrupteurs de sécurité CTM, variante hygiène

  • Actionneur à bille monté flottant
  • Avec douilles taraudées M5
  • Rayons de porte à partir de 150 mm
  • Avec joint FKM bleu
  • Deux vis de sécurité M4x14 sont fournies.
A-B-A5-A1-P-174746 (N° de commande 174746)

Description

Montage

L'actionneur possède des inserts filetés pour M5 (2x) ou comme trou de passage pour M4 (2x).

Les vis de sécurité M4x14 fournies peuvent être serrées à l’aide d’un outil standard mais ne peuvent en revanche plus être dévissées par la suite.

Dimensions
Dimensions
Dimensions
Dimensions

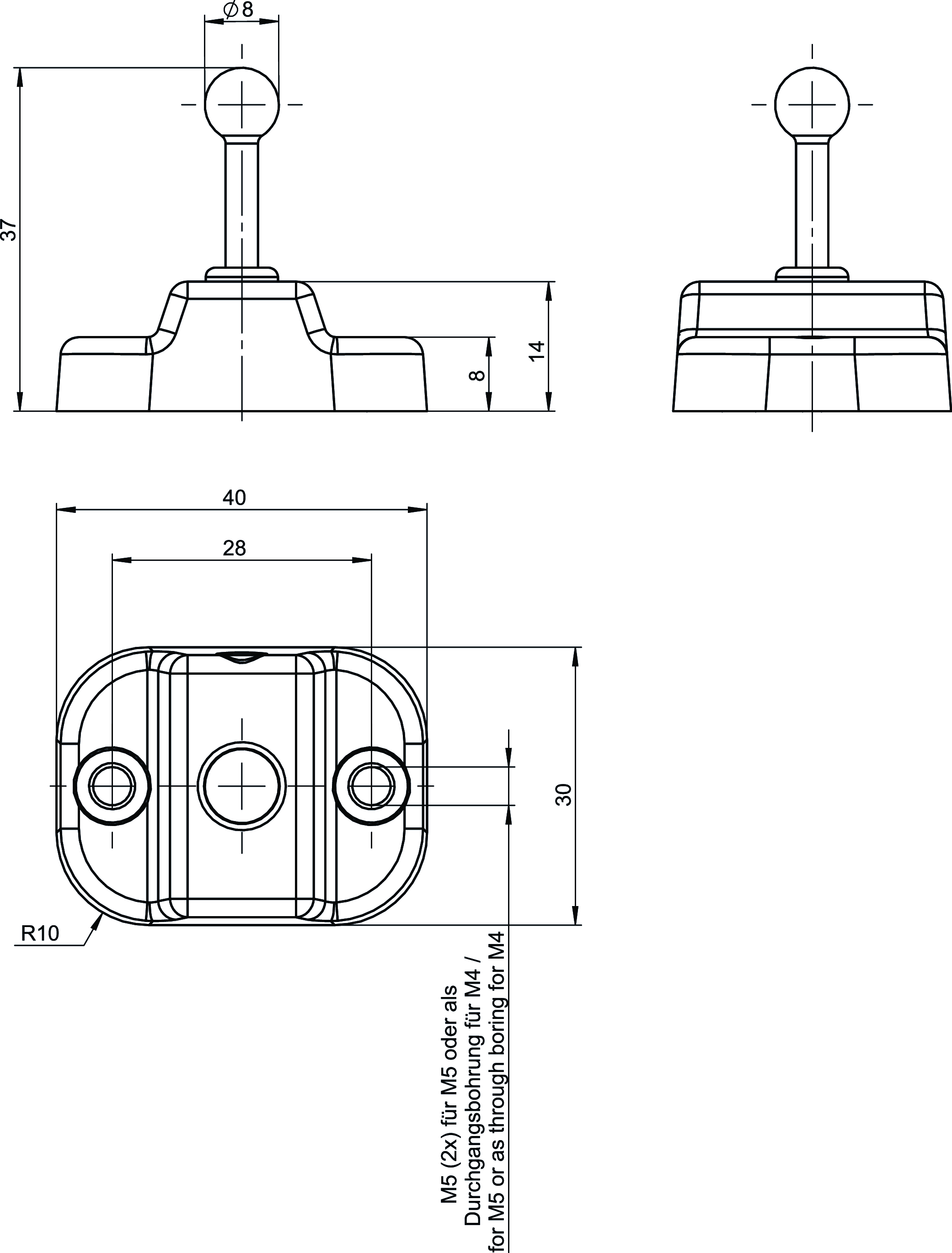

Dessins cotés

Dessins cotés

Dessins cotés

Dessins cotés

Caractéristiques techniques

Autorisations

c_UL_us_E155795_3/11

Puissance électrique connectée

Alimentation Inductive par la tête de lecture

Valeurs mécaniques et environnement

Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Surcourse 2 mm
Indice de protection IP65 / IP67 / IP69 / IP69K
Température ambiante -20 ... 60 °C
Matériau
Élément à bille Acier inoxydable
Joint FKM
Boîtier Thermoplastique renforcé avec des fibres de verre
Force de retenue Fmax 1300 N
Force de retenue FZh 1000 N (Fzh = Fmax/1,3)

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 174746
Désignation article A-B-A5-A1-P-174746
Poids brut 0,025kg
Code douanier 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
