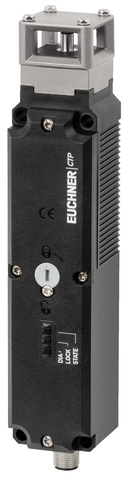

CTP-L1-AP-U-HA-AZS-SA-157111 (N° de commande 157111)

Interrupteur de sécurité à codage par transpondeur CTP-AP, M12, acier inoxydable

  • Interrupteur de sécurité avec interverrouillage et système d’analyse électronique intégré
  • Version avec composants en acier inoxydable
  • Certificat ECOLAB
  • Détection des courts-circuits entre conducteurs
  • 2 sorties de sécurité (sorties à semi-conducteur)
  • Jusqu’à la catégorie 4 / PL e selon EN ISO 13849-1
  • Avec connecteur M12
  • Unicode
  • Sortie d’état de porte
  • Sens d’attaque A, B et C (état d’origine)
CTP-L1-AP-U-HA-AZS-SA-157111 (N° de commande 157111)

Description

Version en acier inoxydable résistant aux fluides

Robuste, résistant et quasiment insensible aux fluides et produits chimiques. Les composants critiques comme les connecteurs, les vis de couvercle, les douilles de guidage, etc. sont en acier inoxydable de grande qualité.

Direction d’attaque

Horizontale

Réglable par pas de 180°

Analyse Unicode

Chaque actionneur possède un niveau de codage élevé (unicode). L’interrupteur ne reconnaît que les actionneurs appris. L’apprentissage d’autres actionneurs est possible. L’actionneur reconnu est toujours celui qui a été appris en dernier.

Mode d’interverrouillage

CTP‑L1

Interverrouillage mécanique et déblocage par énergie ON (principe de verrouillage hors tension).

Affectation des broches

Connecteur (vue côté connecteur)BrocheDésignationFonctionCouleur du conducteur câble

1IMPTension de service électroaimant d’interverrouillage, 24 V DCWH
2UBTension de service électronique AP, 24 V DCBN
3FO1ASortie de sécurité voie 1GN
4FO1BSortie de sécurité voie 2YE
5OISortie de diagnosticGY
6ODSortie d’état de portePK
70 V UBTension de service électronique AP, 0 VBU
8IMMTension de service électroaimant d’interverrouillage, 0 VRD
Dimensions
Dimensions
Repérage des bornes
Repérage des bornes
CTP : Vue d’ensemble

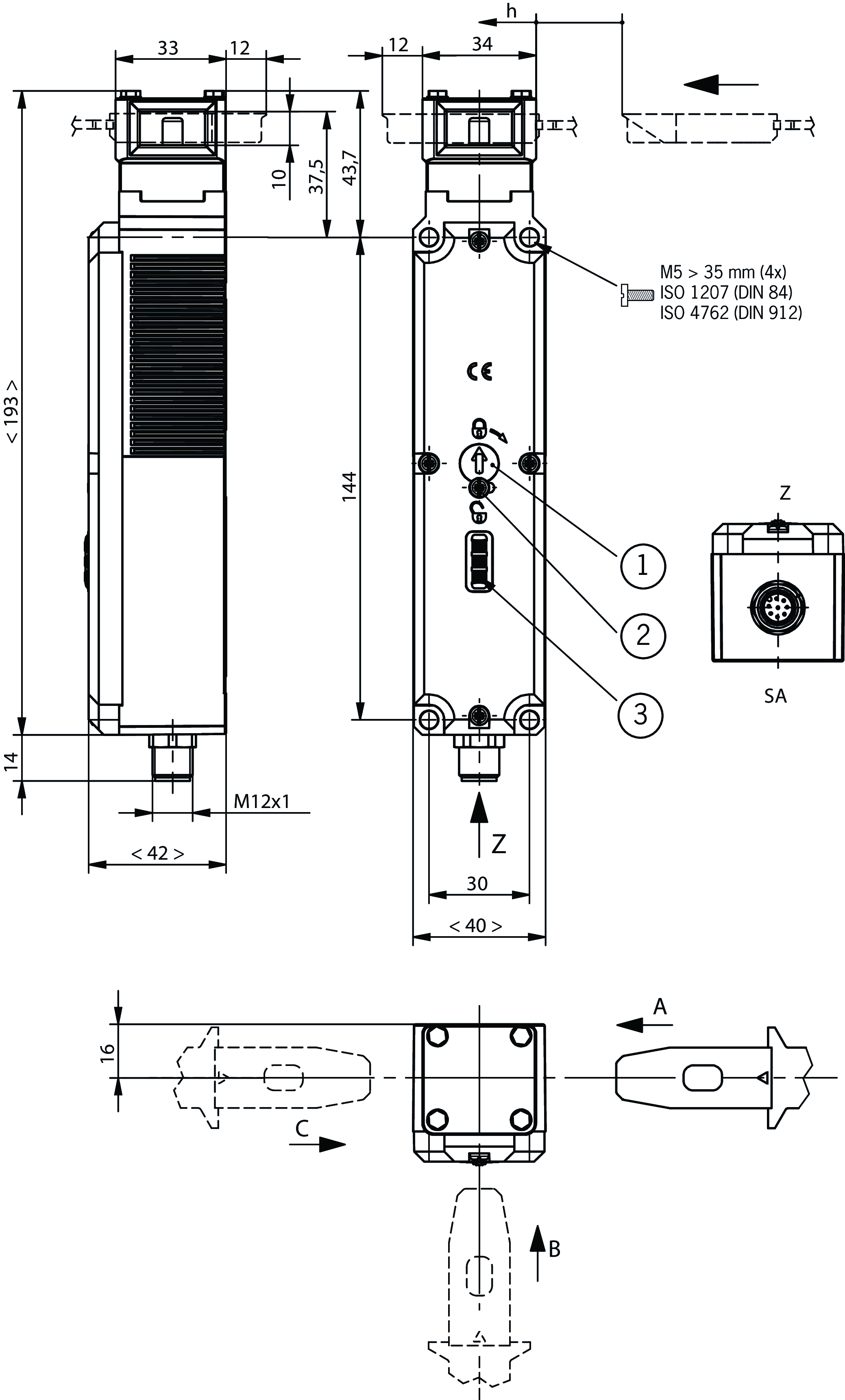

Dessins cotés

Dessins cotés
1Déverrouillage auxiliaire
2Vis de protection
3LED

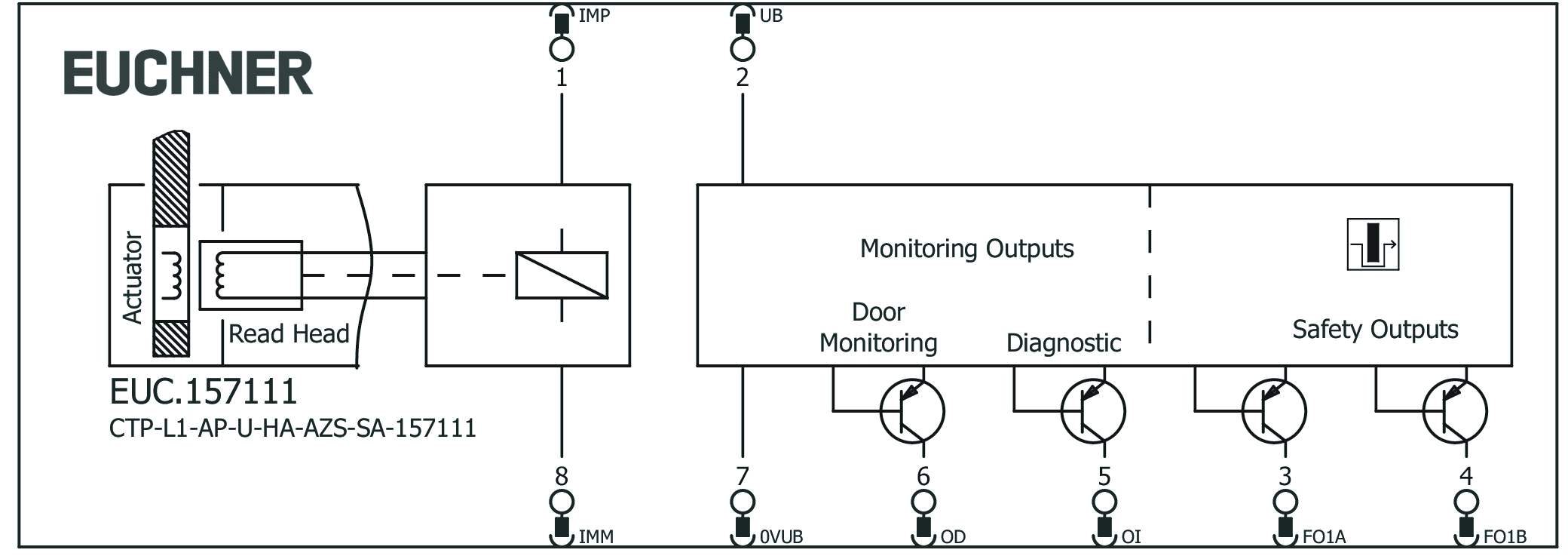

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/11ECOLAB__CTP

Espace de travail

Répétabilité R 10 %

Puissance électrique connectée

Couverture
externe (tension de service de l’électroaimant IMP) 0.5 ... 8 A
externe (tension de service UB) 0.25 ... 8 A
Puissance absorbée 6 W
Tension assignée d’isolement Ui 50 V
Tension de choc assignée Uimp 0.5 kV
Tension de service DC
UUB 24 V DC -15% ... +15% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Exigences de protection CEM selon EN IEC 60947-5-3
Catégorie d’emploi
DC-13 24 V 150 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
Tension de service de l’électroaimant DC
UIMP 24 V DC -15% ... +10% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Facteur de marche de l’électroaimant ED 100 %
Charge de commutation
selon UL 24 V DC, Class 2 (Alternative, voir mode d’emploi)
Classe de protection III
Consommation
IIMP 400 mA
IUB 40 mA
Durée de l'impulsion de test max. 0.3 ms (Valable pour une charge avec C<= 30 nF et R<= 20 kΩ)
Intervalle des impulsions de test min. 100 ms
Degré de pollution (externe, selon EN 60947-1) 3
Sorties de signalisation OD, OI
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie 0.8xUB ... UB V DC
Courant de commutation 1 ... 50 mA
Sorties de sécurité FO1A / FO1B
Type de sortie 2 sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
HAUT U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
BAS U(FO1A) / U(FO1B) 0 ... 1 V DC
Temps différentiel
entre les deux sorties de sécurité max. 10 ms selon EN IEC 60947-5-3
Temps d’activation max. 400 ms
Courant résiduel Ir max. 0.25 mA
Courant de commutation
par sortie de sécurité FO1A/FO1B 1 ... 150 mA

Valeurs mécaniques et environnement

Anfahrgeschwindigkeit max. 20 m/min
Type de connexion 1 connecteur M12, 8 broches
Force de retrait 20 N
Temporisation avant l’état prêt max. 1 s
Force d’actionnement 10 N
Position de montage Au choix
Fréquence de commutation max. 0.5 Hz
Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Surcourse 5 mm
Force de retenue 20 N
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP67 / IP69 / IP69K (À l'état connecté et sécurisé)
Température ambiante
avec UB = 24 V DC -20 ... 55 °C
Matériau
Matériau métallique Acier inoxydable
Boîtier d’interrupteur de sécurité Thermoplastique renforcé avec des fibres de verre
Force de retenue Fmax 3900 N
Force de retenue FZh 3000 N (Fzh = Fmax/1,3 En fonction de l’actionneur utilisé)
Principe d’interverrouillage Verrouillage hors tension

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de l’interverrouillagePL e-4.1x10-9420 y


PLSIL maximalCatégorieDurée d’utilisation
Commande de l’interverrouillageFonction de la commande extérieure de l’interverrouillage20 y


Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi

Accessoires

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 157111
Désignation article CTP-L1-AP-U-HA-AZS-SA-157111
Poids brut 0,6kg
Code douanier 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
