CTP-L2-AR-U-HA-AEE-SH-159112 (N° de commande 159112)

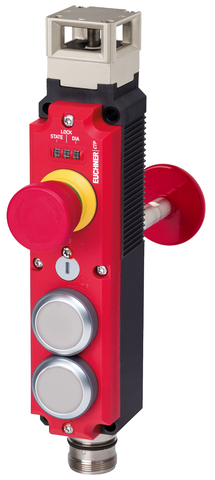

Interrupteur de sécurité à codage par transpondeur CTP-AR, M23, arrêt d’urgence, 2 boutons-poussoirs (Extended), avec déverrouillage interne

  • Interrupteur de sécurité avec interverrouillage et système d’analyse électronique intégré
  • Jusqu’à 20 interrupteurs en série
  • Détection des courts-circuits entre conducteurs
  • 2 sorties de sécurité (sorties à semi-conducteur)
  • Jusqu’à la catégorie 4 / PL e selon EN ISO 13849-1
  • Arrêt d’urgence
  • 2 boutons-poussoirs (lumineux)
  • Avec connecteur M23
  • Unicode
  • Sortie d’état de porte
  • Avec déverrouillage interne
  • Sens d’attaque A, B et C (état d’origine)
CTP-L2-AR-U-HA-AEE-SH-159112 (N° de commande 159112)

Description

Direction d’attaque

Horizontale

Réglable par pas de 90°

Analyse Unicode

Chaque actionneur possède un niveau de codage élevé (unicode). L’interrupteur ne reconnaît que les actionneurs appris. L’apprentissage d’autres actionneurs est possible. L’actionneur reconnu est toujours celui qui a été appris en dernier.

Mode d’interverrouillage

CTP‑L2

Interverrouillage par énergie ON et déblocage mécanique (principe de verrouillage sous tension).

Déverrouillage interne

Permet, en cas de danger, de débloquer l’interverrouillage sans outillage complémentaire depuis la zone de danger.

Kit de cabochons

La couleur des boutons-poussoirs peut être choisie via le kit de cabochons fourni (5 couleurs). Code article : 120344 (voir Accessoires)

Affectation des broches

Connecteur (vue côté connecteur)BrocheDésignationFonctionCouleur du conducteur câble

1IMPTension de service électroaimant d’interverrouillage, 24 V DCVT
2FI1AEntrée de validation pour voie 1RD
3FI1BEntrée de validation pour voie 2GY
4FO1ASortie de sécurité voie 1RD/BU
5FO1BSortie de sécurité voie 2GN
6UBTension de service électronique AR, éléments de commande et de signalisation 24 V DCBU
7RSTEntrée ResetGY/PK
8ODSortie d’état de porteGN/WH
9OISortie de diagnosticYE/WH
10S1.A1Arrêt d’urgence (voie A)GY/WH
11S1.A2Arrêt d’urgence (voie A)BK
12FETerre fonctionnelle (doit être raccordée pour le respect des exigences CEM)GN/YE
13S1.B1Arrêt d’urgence (voie B)PK
14S1.B2Arrêt d’urgence (voie B)BN/GY
15S2Bouton 2 (lumineux)BN/YE
16H2LED 2BN/GN
17S3Bouton 3 (lumineux)WH
18H3LED 3YE
190 VTension de service électronique AR, éléments de commande et de signalisation 0 V / électroaimant d’interverrouillage 0 VBN
Dimensions
Dimensions

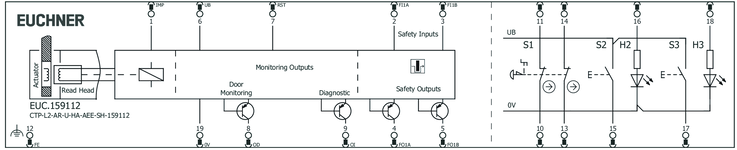

Repérage des bornes
Repérage des bornes
CTP : Vue d’ensemble

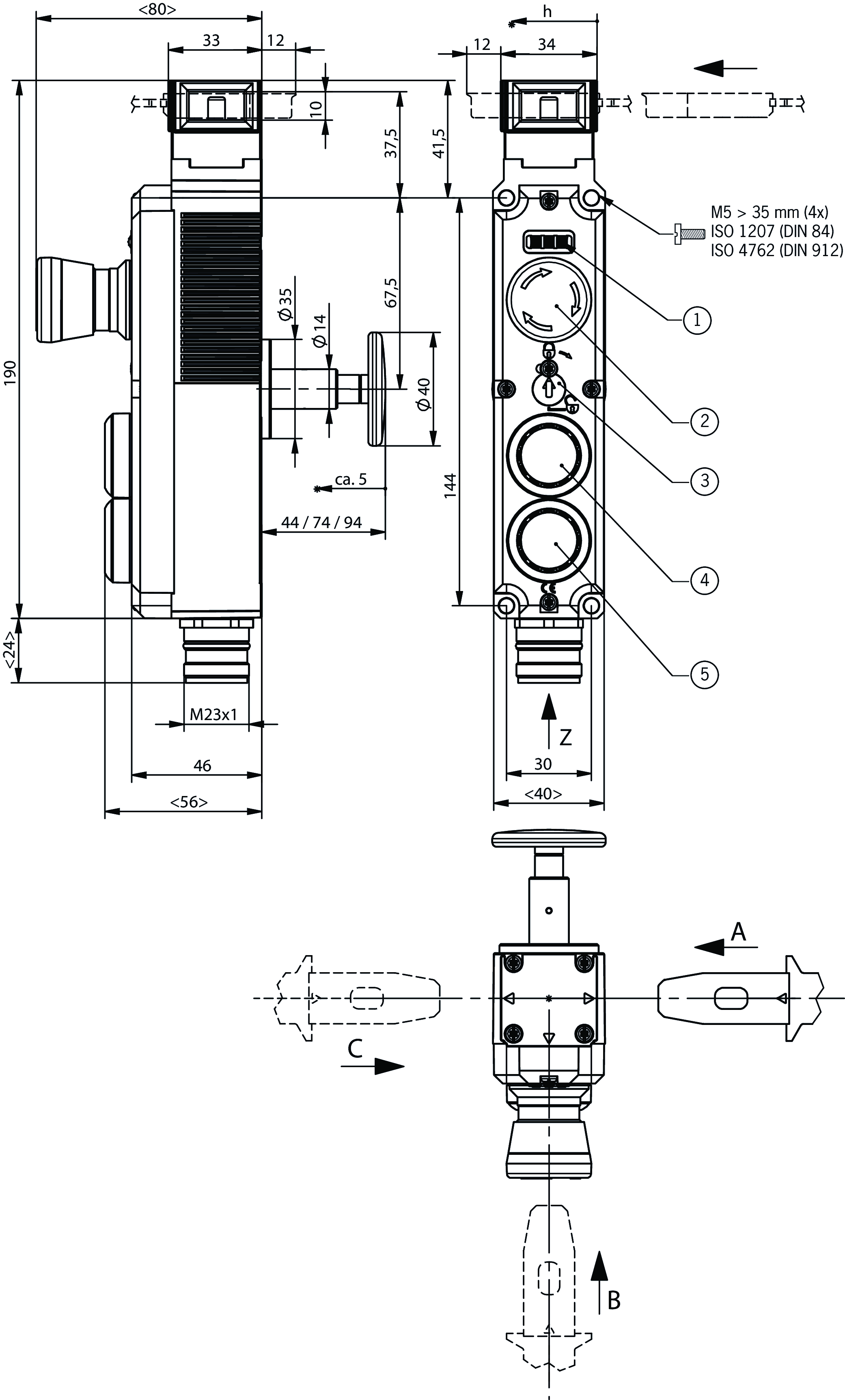

Dessins cotés

Dessins cotés
1LED
2Arrêt d’urgence
3Déverrouillage auxiliaire
4Bouton-poussoir 2 lumineux
5Bouton-poussoir 3 lumineux

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/11FCC_2AJ58-05_

Espace de travail

Répétabilité R 10 %

Eléments de commande et d'affichage

RepèreCouleurExtrasRemarque étiquette amovibleÉtiquette amovibleVersionÉlément de commutationNombreDésignation1LED
1Arrêt d’urgence2OP
2Bouton lumineux1F
3Bouton lumineux1F

Puissance électrique connectée

Couverture
externe (tension de service UB) 0.25 ... 8 A
externe (tension de service de l’électroaimant IMP) 0.5 ... 8 A
Puissance absorbée 6 W
Tension assignée d’isolement Ui 50 V
Tension de choc assignée Uimp 0.5 kV
Tension de service DC
UUB 24 V DC -15% ... +15% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Exigences de protection CEM selon EN IEC 60947-5-3
Catégorie d’emploi
DC-13 24 V 150 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
Tension de service de l’électroaimant DC
UIMP 24 V DC -15% ... +10% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Facteur de marche de l’électroaimant ED 100 %
Durée du risque selon EN 60947-5-3 max. 260 ms
Durée du risque selon EN 60947-5-3, Rallonge pour chaque appareil supplémentaire max. 5 ms
Charge de commutation
selon UL 24 V DC, Class 2 (Alternative, voir mode d’emploi)
Classe de protection III
Consommation
IIMP 400 mA
IUB 40 mA
Durée de l'impulsion de test max. 1.0 ms (Valable pour une charge avec C<= 30 nF et R<= 20 kΩ)
Intervalle des impulsions de test min. 140 ms
Degré de pollution (externe, selon EN 60947-1) 3
Éléments de commande et de signalisation
Tension de service UB V
Courant de service 1 ... 50 mA
Alimentation
LED 24 V
Consommation
LED 10 mA
Arrêt d’urgence
Pouvoir de coupure max. 0.25 W
Tension de commutation 5 ... 24 V
Courant de commutation 1 ... 100 mA
Sorties de signalisation OD, OI
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie 0.8xUB ... UB V DC
Courant de commutation 1 ... 50 mA
Sorties de sécurité FO1A / FO1B
Type de sortie 2 sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
BAS U(FO1A) / U(FO1B) 0 ... 1 V DC
HAUT U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
Temps différentiel
entre les deux sorties de sécurité max. 10 ms selon EN IEC 60947-5-3
Temps d’activation max. 400 ms
Courant résiduel Ir max. 0.25 mA
Courant de commutation
par sortie de sécurité FO1A/FO1B 1 ... 150 mA

Valeurs mécaniques et environnement

Anfahrgeschwindigkeit max. 20 m/min
Type de connexion 1 connecteur M23, 19 broches, RC18
Force de retrait 20 N
Temporisation avant l’état prêt 8 s
Force d’actionnement 10 N
Position de montage Au choix
Fréquence de commutation max. 0.5 Hz
Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Surcourse 5 mm
Force de retenue 20 N
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (À l'état connecté et sécurisé)
Température ambiante
avec UB = 24 V DC -20 ... 55 °C
Matériau
Boîtier d’interrupteur de sécurité Thermoplastique renforcé avec des fibres de verre
Protection tête d’interrupteur Zinc moulé sous pression
Force de retenue Fmax 3900 N
Force de retenue FZh 3000 N (Fzh = Fmax/1,3 En fonction de l’actionneur utilisé)
Principe d’interverrouillage Verrouillage sous tension

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

Durée d’utilisation 20 y

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de l’interverrouillagePL e-4.1x10-9420 y


B10DDurée d’utilisation
Arrêt d’urgence0.13x10620 y


Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi
Caractéristique supplémentaire
avec kit de cabochons réf. article 120344
Déverrouillage interne par pression

Accessoires

Téléchargements

Documents individuels

N° doc.
Version
Langue
Taille
N° doc. 2123041
Mode d'emploi Interrupteur de sécurité à codage par transpondeur avec interverrouillage CTP-AR uni-/multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Operating instructions Transponder-Coded Safety Switch With Guard Locking CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Manual de instrucciones Interruptor de seguridad con codificación por transponder con bloqueo CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Betriebsanleitung Transpondercodierter Sicherheitsschalter mit Zuhaltung CTP-AR Uni-/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Istruzioni di impiego Finecorsa di sicurezza con codifica a transponder con meccanismo di ritenuta CTP-AR Uni-/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
操作指示書トランスポンダー型コード化安全スイッチ ガードロック内蔵CTP-AR ユニコード/マルチコード
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,9 MB
N° doc. 2123041
사용 설명서 트랜스폰더 코딩형 안전 스위치 가드 잠금 기능 있음 CTP-AR 유니코드/멀티코드
N° doc.
2123041
Version
08-01/21
Langue
Taille
5,1 MB
N° doc. 2123041
Návod k použití Bezpečnostní spínač s kódovaným transpondérem CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,9 MB
N° doc. 2123041
Instrukcja obsługi Wyłącznik bezpieczeństwa kodowany transponderowo z blokadą CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,9 MB

Autres documents

Données de commande

N° de commande 159112
Désignation article CTP-L2-AR-U-HA-AEE-SH-159112
Poids brut 0,8kg
Code douanier 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
