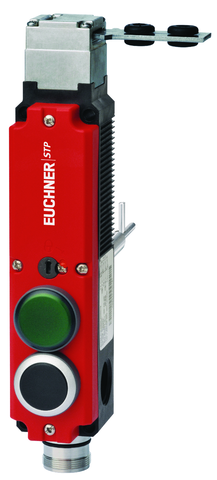

STP3A-4141A024RC18C1993EXT4 (N° de commande 109399)

Interrupteur de sécurité STP, connecteur RC18, avec contact d’état de porte, déverrouillage interne, 2 boutons-poussoirs lumineux

  • Tête d’actionnement en métal
  • Déverrouillage interne sur la face arrière
  • 2 boutons-poussoirs lumineux (jaune et blanc)
  • Avec contact d’état de porte
STP3A-4141A024RC18C1993EXT4 (N° de commande 109399)

Description

Direction d’attaque

Horizontale et verticale

Réglable par pas de 90°

Tension de service de l’électroaimant

  • AC/DC 24 V +10%, -15%

Boutons-poussoirs

  • Bouton-poussoir jaune, lumineux
  • Bouton-poussoir blanc, lumineux

Mode d’interverrouillage

STP3

Verrouillage hors tension, interverrouillage mécanique. Déverrouillage par application de tension au niveau de l’électroaimant d’interverrouillage.

Élément de commutation

4141

Élément de contact à action dépendante 2 O + 2 O (contact d’état de porte)

Déverrouillage auxiliaire

Permet de débloquer l’interverrouillage à l’aide d’un outil. Le déverrouillage auxiliaire est scellé au moyen de vernis pour empêcher toute tentative de manipulation.

Déverrouillage interne (C1993, axe long)

Permet, en cas de danger, de débloquer l’interverrouillage sans outillage complémentaire depuis la zone de danger. Avec repérage des positions verrouillée/déverrouillée.

Fonction de commutation
Fonction de commutation
Dimensions
Dimensions
Repérage des bornes 4141 EXT4
Repérage des bornes 4141 EXT4
Interrupteurs de sécurité électromécaniques en situation

Dessins fonctionnels

Dessins fonctionnels

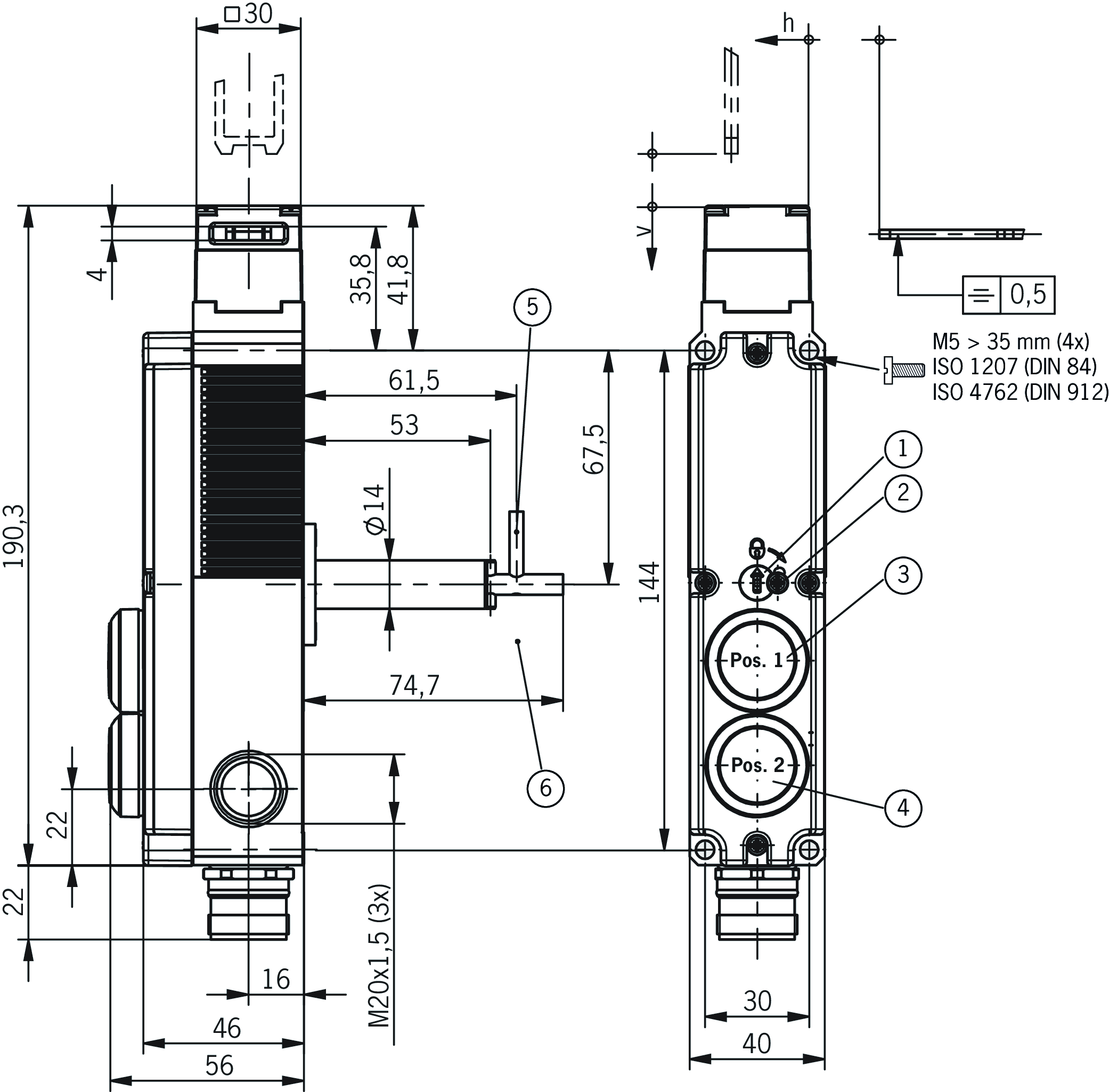

Dessins cotés

Dessins cotés
1Déverrouillage auxiliaire
2Vis de protection
3Bouton-poussoir jaune, lumineux
4Bouton-poussoir blanc, lumineux
5Déverrouillage interne, position de base
6Déverrouillage interne, position déverrouillée

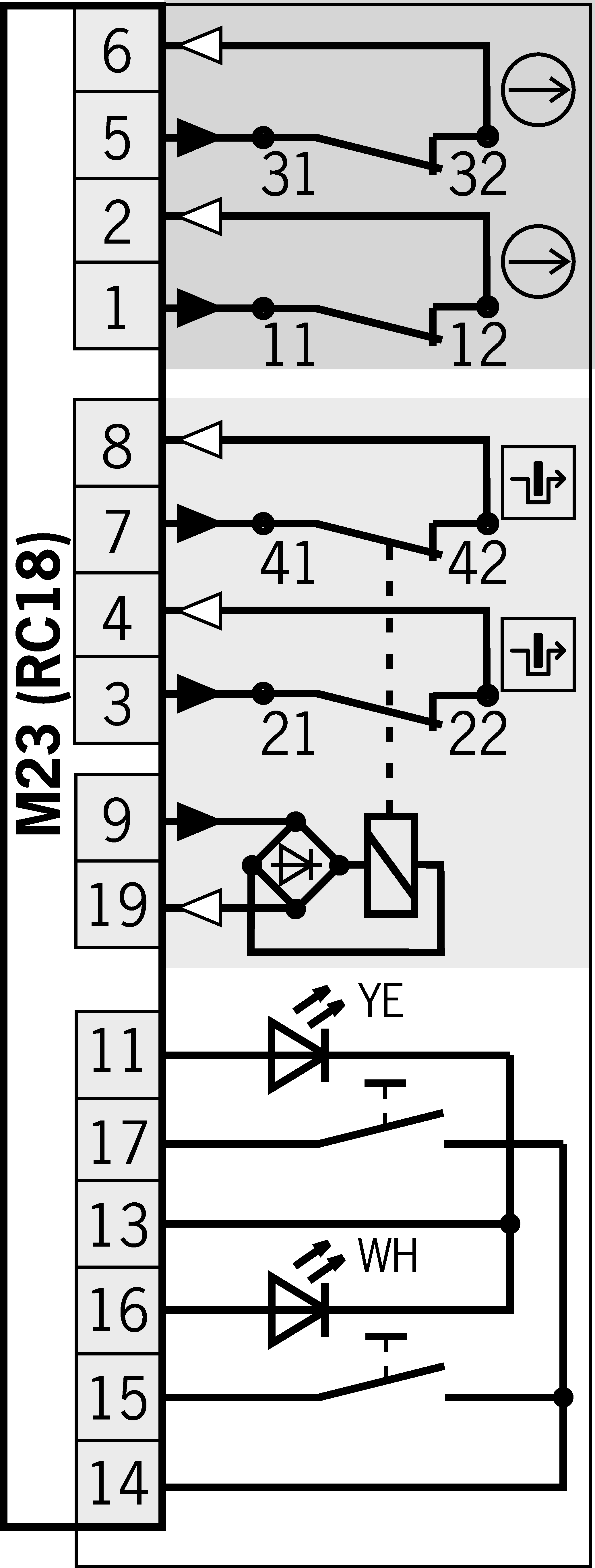

Exemples de connexion

Exemples de connexion
square_grey_dark.epsContrôle de porte
square_grey_light.epsContrôle électroaimant

Caractéristiques techniques

Autorisations

EAC_RU C-DE.MO05.B.00971/20CCC2024010305643586_SafetySwitch T_STc_UL_us_E155795_2/4

Puissance électrique connectée

Couverture max. 4 A gG
Puissance absorbée 8 W
Module de signalisation 24 V -15% ... +10%
Tension assignée d’isolement Ui 50 V
Tension de choc assignée Uimp 1.5 kV
Catégorie d’emploi
DC-13 4 A 24 V
AC-15 4 A 50 V
Tension de service de l’électroaimant
AC/DC 24 V -15% ... +10%
Facteur de marche de l’électroaimant ED 100 %
Tension de commutation
min. à 10 mA 12 V
Courant de commutation
min. à 24 V 1 mA
Courant assigné thermique Ith 4 A

Valeurs mécaniques et environnement

Anfahrgeschwindigkeit max. 20 m/min
Direction d’attaque A
Type de connexion
1 x Connecteur incorporé RC18 (18 broches + PE (non raccordé))
Nombre de contacts à ouverture positive position de porte 2
Nombre de contacts à ouverture positive contrôle d’interverrouillage 2
Force de retrait 30 N
Fréquence d’actionnement max. 1200 1/h
Force d’actionnement 35 N
Position de montage Au choix
Profondeur d’insertion 24.5 mm
Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Force de retenue 20 N
Principe de commutation Élément de contact à action dépendante
Indice de protection IP54
Température ambiante -20 ... 55 °C
Matériau
Contact Alliage argent, doré par soufflage
Boîtier Thermoplastique renforcé avec des fibres de verre
Force de retenue Fmax 2500 N
Force de retenue FZh 2000 N
Principe d’interverrouillage Verrouillage hors tension

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

B10DDurée d’utilisation
Surveillance de la position du protecteur5x10620 y
Important ! Valeurs pour DC-13 100 mA/24 V
Surveillance de l’interverrouillage5x10620 y
Important ! Valeurs pour DC-13 100 mA/24 V


PLSIL maximalCatégorieDurée d’utilisation
Commande de l’interverrouillageFonction de la commande extérieure de l’interverrouillage20 y


Divers

Numéro C
C1993 Avec déverrouillage interne long
Caractéristique supplémentaire
2 x bouton jaune, blanc (lumineux) (24 V)

En combinaison avec l’actionneur LANGUETTE-S-GT-SN

Surcourse 5 mm

Accessoires

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 109399
Désignation article STP3A-4141A024RC18C1993EXT4
Poids brut 0,859kg
Code douanier 85371098
ECLASS 27-27-26-03 Safety switch with guard control
