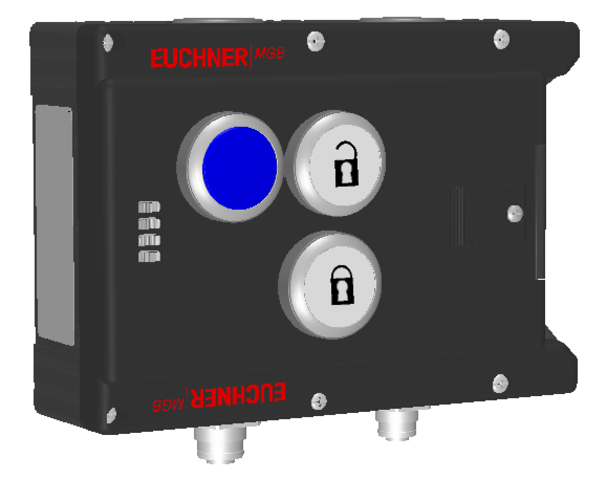

Module d’interverrouillage MGB-L1-APA..., (interverrouillage mécanique) avec 3 boutons, 2 x M12
- Interverrouillage avec contrôle du verrouillage
- 3 boutons-poussoirs (lumineux, bu, wh, wh)
- Avec connecteur M12, 5 broches
- Avec connecteur M12, 8 broches
- Unicode
- Raccordement pour modules Bihl-Wiedemann BW 3376 et BW 3377

Description
Mode d’interverrouillage
MGB-L1... | L’interverrouillage est maintenu en position de blocage mécaniquement et débloqué par actionnement électromagnétique (verrouillage hors tension, interverrouillage mécanique). |
Butée de porte
Le module d’analyse du système MGB est doté d’une butée de porte mécanique intégrée. La face de butée comporte un repère facilitant le réglage.
Indication par LED
L’indicateur LED indique toutes les informations importantes sur l’état du système.
Sorties de signalisation
OT | Pêne inséré dans le module d’analyse |
OI | Diagnostic, présence d’un défaut |
Boutons-poussoirs
S1 | 1 contact à fermeture, bleu, lumineux |
S2 | 1 contact à fermeture, blanc, lumineux |
S3 | 1 contact à fermeture, blanc, lumineux |




Dessins cotés

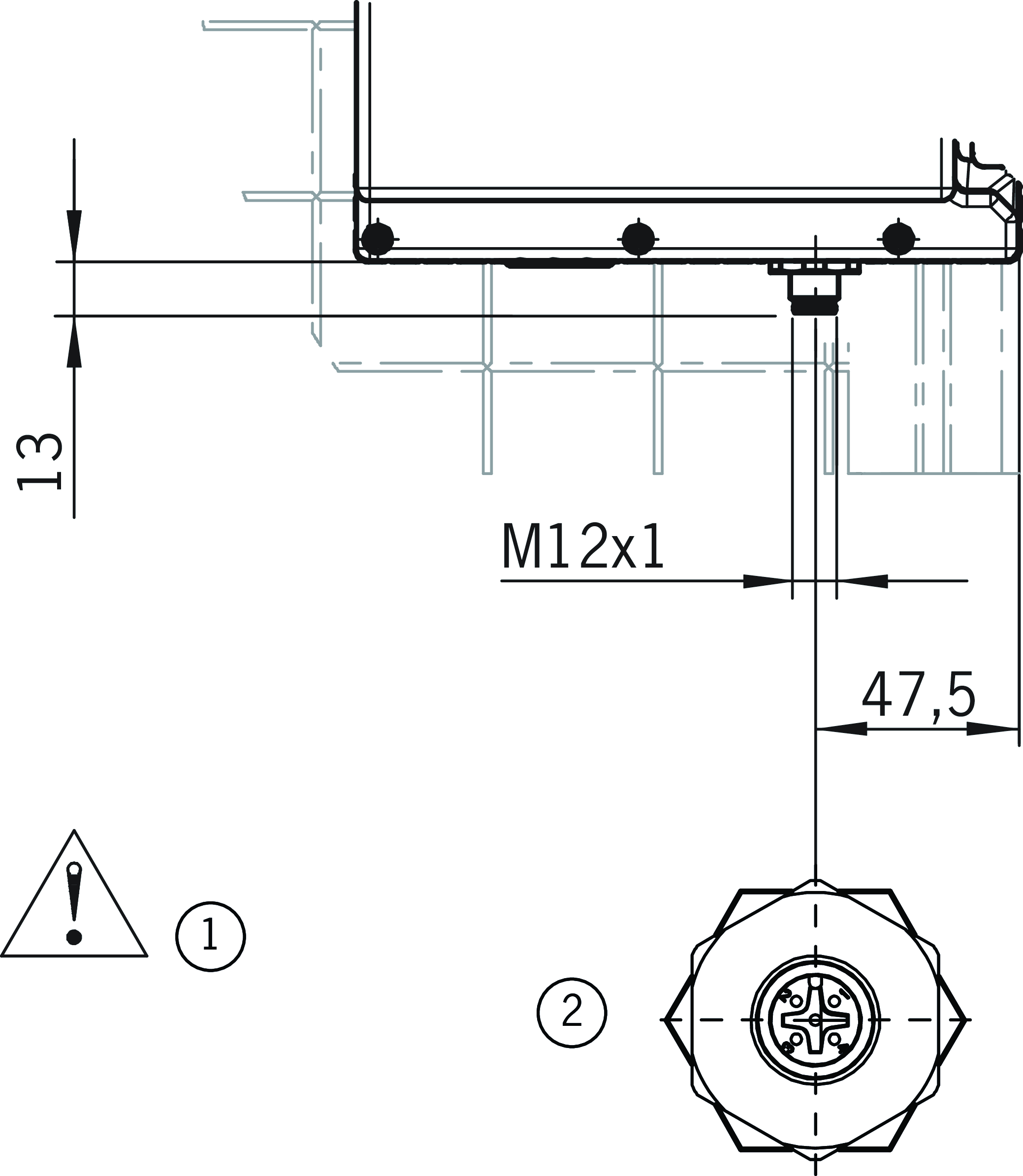

Dessins cotés

| 1 | Intensité maximale admissible connecteur : max. 1,5 A |
| 2 | Connecteur incorporé non aligné |

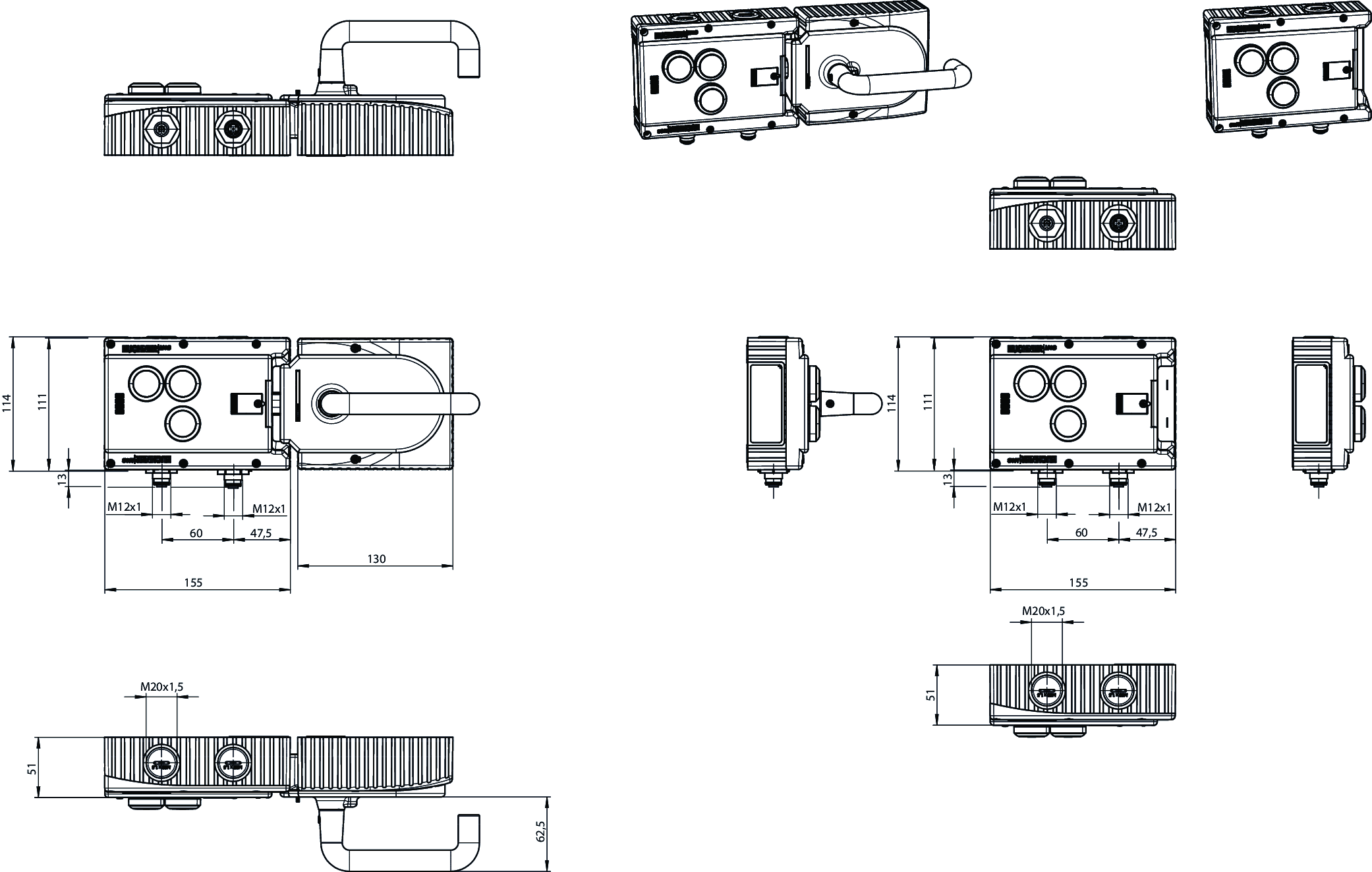

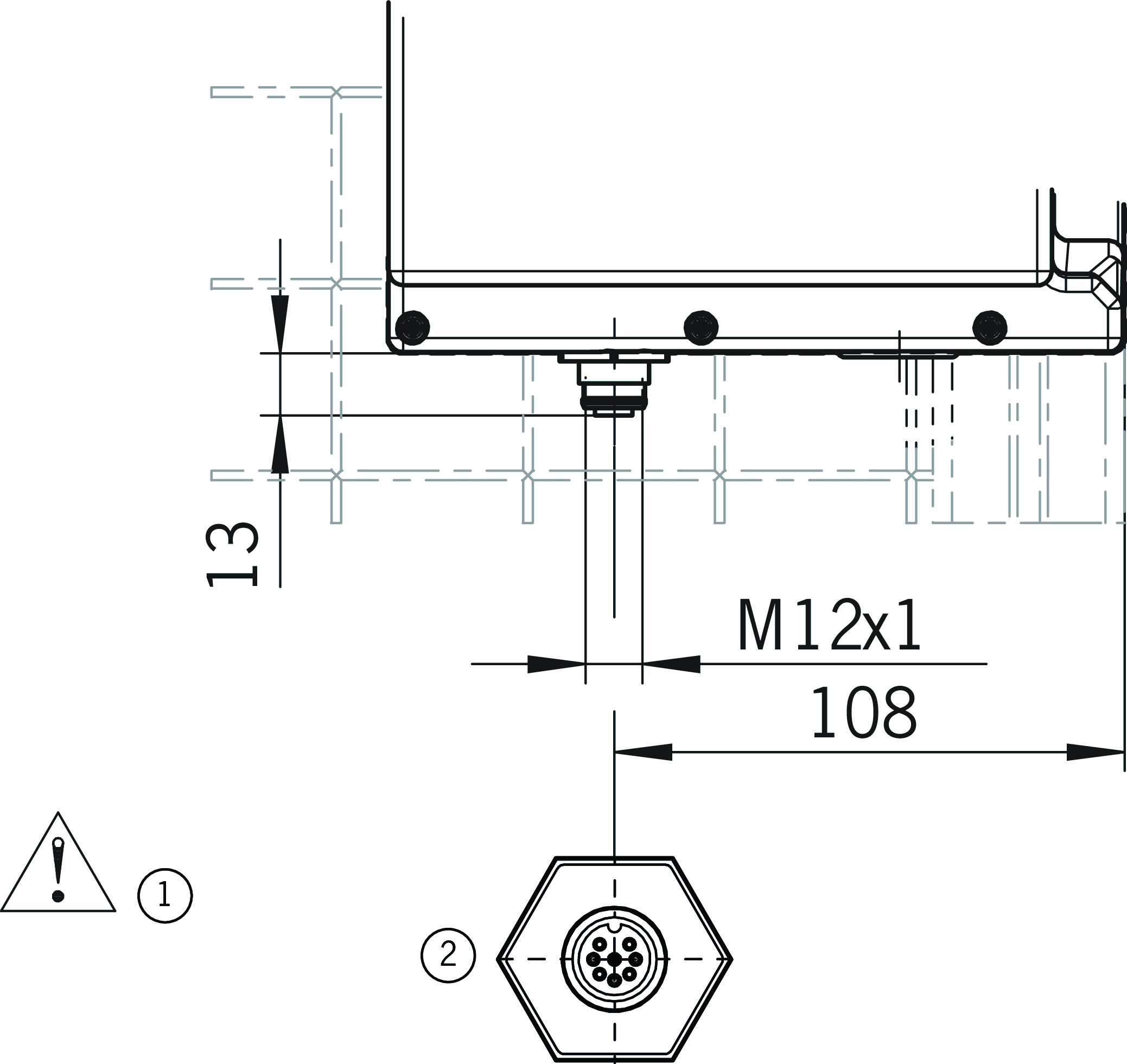

Dessins cotés

| 1 | Intensité maximale admissible connecteur : max. 1,5 A |
| 2 | Connecteur incorporé non aligné |

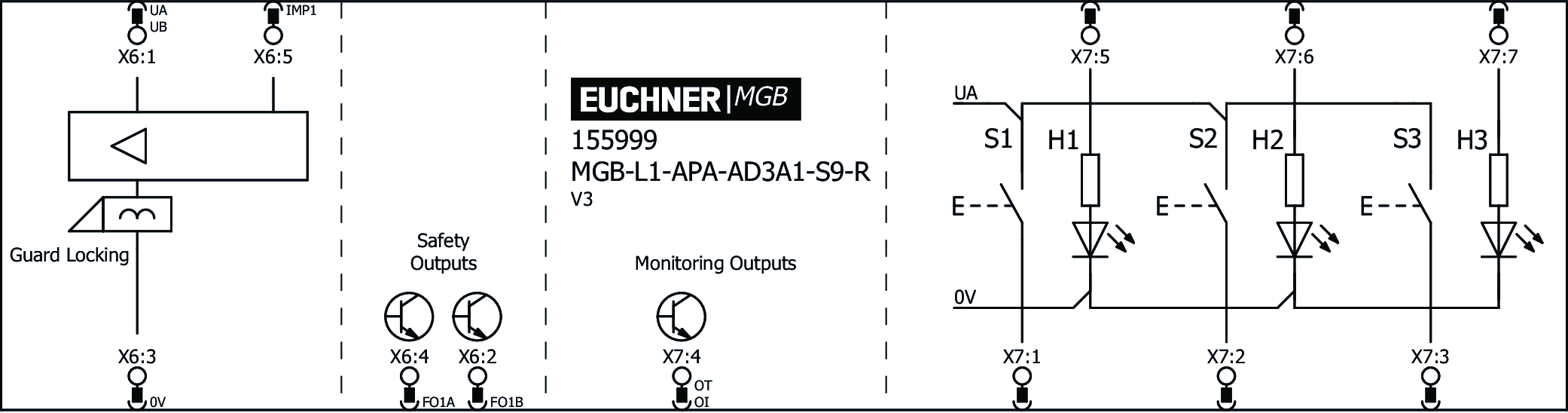

Exemples de connexion

Caractéristiques techniques
Autorisations




Eléments de commande et d'affichage
| Schéma d'occupation | L1 |
| Repère | Couleur | Extras | Élément de commutation | Remarque étiquette amovible | Version | Étiquette amovible | Nombre | Désignation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 1 | bleu | 1F | Bouton lumineux | ||||||
| 2 | blanc | avec inscription | 1F | Bouton lumineux | |||||
| 3 | blanc | avec inscription | 1F | Bouton lumineux |
Puissance électrique connectée
| Tension assignée d’isolement Ui | 30 V |
| Tension de choc assignée Uimp | 1.5 kV |
| Temps différentiel | |
| entre FO1A et FO1B | max. 10 ms |
| Catégorie d’emploi | |
| DC-13 | 24 V 200 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives.) |
| Durée du risque selon EN 60947-5-3 | max. 350 ms |
| Classe de protection | III |
| Codage par transpondeur | Unicode |
| Degré de pollution (externe, selon EN 60947-1) | 3 |
| Entrée de commande électroaimant IMP1, IMP2, IMM | |
| Durée de l'impulsion de test | max. 5 ms |
| Intervalle des impulsions de test | min. 100 ms |
| Éléments de commande et de signalisation | |
| Pouvoir de coupure | max. 0.25 W |
| Tension de commutation | UA V |
| Courant de commutation | 1 ... 10 mA |
| Alimentation LED | 24 V DC |
| Sorties de signalisation OD, OT, OL, OI | |
| Type de sortie | Sorties à semi-conducteurs, PNP, protégées contre les courts-circuits |
| Tension de sortie | UA-2V ... UA V DC (Valeur pour un courant de 50 mA sans prise en compte de la longueur de câble) |
| Courant de sortie | max. 50 mA |
| Sorties de sécurité FO1A, FO1B | |
| Type de sortie | Sorties à semi-conducteurs, PNP, protégées contre les courts-circuits |
| Tension de sortie | |
| UFO1A /UFO1B BAS | 0 ... 1 V DC |
| UFO1A /UFO1B HAUT | UB-2V ... UB V DC (Valeur pour un courant de 50 mA sans prise en compte de la longueur de câble) |
| Courant de sortie | |
| par sortie de sécurité FO1A/FO1B | 1 ... 200 mA |
| Durée de l'impulsion de test | max. 0.3 ms |
| Intervalle des impulsions de test | min. 100 ms |
| Alimentation UA | |
| Tension de service DC | |
| UA | 24 V DC -15% ... +10% ((protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV)) |
| Consommation | |
| IUA | max. 375 mA ((électroaimant alimenté en courant et sorties hors charge OD, OT, OL, OI, +20 °C, 24 V)) |
| Alimentation UB | |
| Tension de service DC | |
| UB | 24 V DC -15% ... +10% ((protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV)) |
| Consommation | |
| IUB | max. 80 mA ((toutes les sorties hors charge)) |
Valeurs mécaniques et environnement
| Type de connexion | |
| Connecteur SM5 (X6) | |
| Connecteur SM8 (X7) | |
| Position de montage | Charnières DIN à droite |
| Fréquence de commutation | 0.25 Hz |
| Température de stockage | -25 ... 70 °C |
| Durée de vie mécanique | |
| 1 x 10⁶ | |
| en cas d’utilisation comme butée de porte et énergie d’impact d’1 joule | 0.1 x 10⁶ |
| Indice de protection | IP65 |
| Température ambiante | |
| avec UB = 24 V DC | -20 ... 55 °C |
| Matériau | |
| Boîtier | Plastique renforcé avec des fibres de verre ; zinc moulé sous pression, nickelé ; acier inoxydable |
| Force de retenue FZh | 2000 N |
| Principe d’interverrouillage | Verrouillage hors tension |
Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061
| PL | SIL maximal | PFHD | Catégorie | Durée d’utilisation | |
|---|---|---|---|---|---|
| Commande de l’interverrouillage | PL e | - | 2.8x10-9 | 4 | 20 y |
| Surveillance de la position du protecteur | PL e | - | 3.7x10-9 | 4 | 20 y |
| Surveillance de l’interverrouillage | PL e | - | 3.7x10-9 | 4 | 20 y |
Divers
| Numéro de version du produit | V4.0.0 |
Accessoires
Matériel de raccordement
Câble de raccordement avec 2 connecteurs M12, 5 broches, 10 m

100181
C-M12F05-05X034PV10,0-M12M05-100181
C-M12F05-05X034PV10,0-M12M05-100181
- Connecteur femelle M12 sur connecteur M12, 5 broches
- Connecteurs femelle et mâle droits
- Câble PVC
- Longueur de câble 10 m

119947
C-M12F05-05X034PU10,0-M12M05-119947
C-M12F05-05X034PU10,0-M12M05-119947
- Connecteur femelle M12 sur connecteur M12, 5 broches
- Connecteurs femelle et mâle droits
- Câble PUR
- Longueur de câble 10 m
Câble de raccordement avec 2 connecteurs M12, 5 broches, 20 m

100182
C-M12F05-05X034PV20,0-M12M05-100182
C-M12F05-05X034PV20,0-M12M05-100182
- Connecteur femelle M12 sur connecteur M12, 5 broches
- Connecteurs femelle et mâle droits
- Câble PVC
- Longueur de câble 20 m

119971
C-M12F05-05X034PU20,0-M12M05-119971
C-M12F05-05X034PU20,0-M12M05-119971
- Connecteur femelle M12 sur connecteur M12, 5 broches
- Connecteurs femelle et mâle droits
- Câble PUR
- Longueur de câble 20 m
Câble de raccordement avec 2 connecteurs M12, 5 broches, 5 m

100180
C-M12F05-05X034PV05,0-M12M05-100180
C-M12F05-05X034PV05,0-M12M05-100180
- Connecteur femelle M12 sur connecteur M12, 5 broches
- Connecteurs femelle et mâle droits
- Câble PVC
- Longueur de câble 5 m

119932
C-M12F05-05X034PU05,0-M12M05-119932
C-M12F05-05X034PU05,0-M12M05-119932
- Connecteur femelle M12 sur connecteur M12, 5 broches
- Connecteurs femelle et mâle droits
- Câble PUR
- Longueur de câble 5 m
Téléchargements
Documents individuels
Instructions
Mode d’emploi Systèmes de sécurité MGB-L1…-AR.-… / MGB-L2…-AR.-… et MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
Version
Langue
Taille
Mode d’emploi Systèmes de sécurité MGB-L1…-AR.-… / MGB-L2…-AR.-… et MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,9 MB
Operating Instructions Safety Systems MGB-L1…-AR.-… / MGB-L2…-AR.-… and MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,9 MB
Manual de instrucciones Sistemas de seguridad MGB-L1…-AR.-…/MGB-L2…-AR.-… y MGB-L1…-AP.-…/MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,9 MB
Betriebsanleitung Sicherheitssysteme MGB-L1…-AR.-… / MGB-L2…-AR.-… und MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,9 MB
Manual de instruções Sistemas de segurança MGB-L1…-AR.-… / MGB-L2…-AR.-… e MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,8 MB
Istruzioni di impiego Sistemi di sicurezza MGB-L1…-AR.-… / MGB-L2…-AR.-… e MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,9 MB
使用说明书 安全系统 MGB-L1…-AR.-… / MGB-L2…-AR.-…和MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,2 MB
操作説明書 安全システム MGB-L1…-AR.-… / MGB-L2…-AR.-… および MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,2 MB
사용 설명서 안전 시스템 MGB-L1…-AR.-… / MGB-L2…-AR.-… 및 MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,2 MB
Инструкция по эксплуатации Предохранительные системы MGB-L1…-AR.-… / MGB-L2…-AR.-… и MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,3 MB
Návod k použití Bezpečnostní systémy MGB-L1…-AR.-… / MGB-L2…-AR.-… a MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,3 MB
Gebruiksaanwijzing Beveiligingssystemen MGB-L1…-AR.-… / MGB-L2…-AR.-… en MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,8 MB
Instrukcja obsługi Systemy bezpieczeństwa MGB-L1…-AR.-… / MGB-L2…-AR.-… i MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,3 MB
Instruktionsbok Säkerhetssystem MGB-L1…-AR.-…/MGB-L2…-AR.-… och MGB-L1…-AP.-…/MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
3,9 MB
Návod na prevádzku Bezpečnostné systémy MGB-L1…-AR.-… / MGB-L2…-AR.-… a MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,3 MB
İşletim kılavuzu Emniyet sistemleri MGB-L1…-AR.-… / MGB-L2…-AR.-… ve MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,2 MB
Інструкція з експлуатації запобіжних систем MGB-L1…-AR.-… / MGB-L2…-AR.-… і MGB-L1…-AP.-… / MGB-L2…-AP.-…
N° doc.
2119167
Version
09/23
Langue
Taille
4,3 MB
Autres documents
Agréments et certificats
DGUV_MGB1_ET 25017_ET 25018
N° doc.
Version
Langue
Taille
DGUV_MGB1_ET 25017_ET 25018
N° doc.
Version
Langue
Taille
4,6 MB
FCC
N° doc.
Version
Langue
Taille
FCC
N° doc.
Version
Langue
Taille
0,2 MB
IC
N° doc.
Version
Langue
Taille
IC
N° doc.
Version
Langue
Taille
0,6 MB
UQS MGB…
N° doc.
Version
Langue
Taille
UQS MGB…
N° doc.
ECO2123125
Version
Langue
Taille
0,3 MB
c UL us
N° doc.
Version
Langue
Taille
c UL us
N° doc.
Version
Langue
Taille
0,7 MB
Données de commande
| N° de commande | 155999 |
| Désignation article | MGB-L1-APA-AD3A1-S9-R-155999 |
| Poids brut | 1,06kg |
| Code douanier | 85371098 |
| ECLASS | 27-27-24-05 Safety-related transponder switch with guardlocking |
