AccueilProdukteMultifunctional Gate Box MGB2Systèmes complets MGB2-L.H.-B.MGB2-IHE-BR-U-S0-LY-R-165701

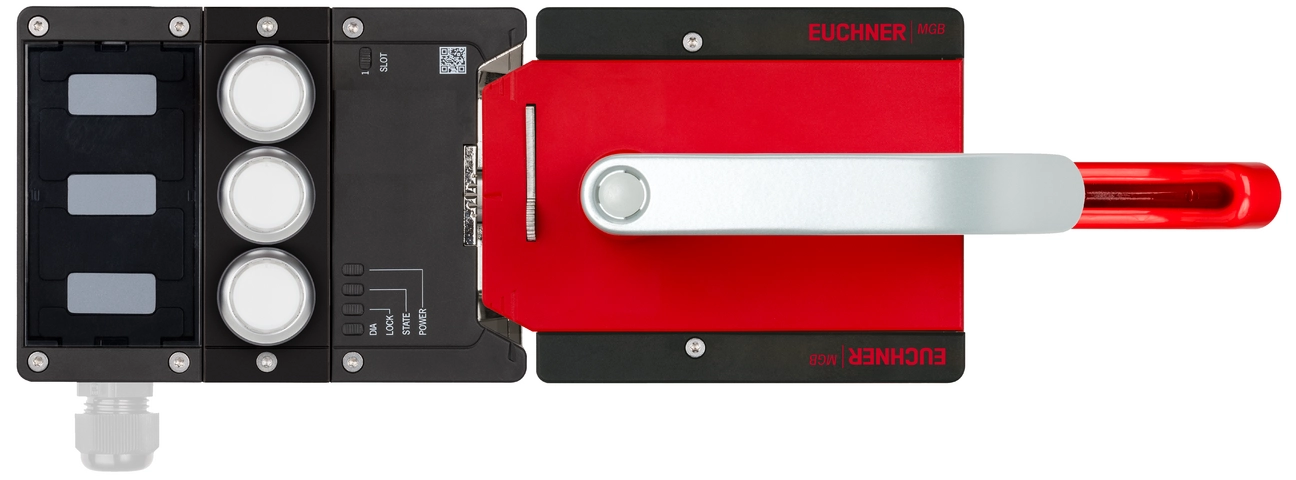

MGB2-IHE-BR-U-S0-LY-R-165701 (N° de commande 165701)

Système complet MGB2-IHE...-BR (3 boutons-poussoirs, avec déverrouillage interne, verrouillage hors tension, butée de porte à droite)

  • Verrouillage (sans interverrouillage)
  • 3 bouton-poussoir lumineux
  • 3 étiquettes adhésives
  • Entrée de câble M20 x 1,5 (presse-étoupe à commander séparément)
  • Butée de porte réglable, réglage usine : à droite
  • Unicode
  • avec déverrouillage interne et poignée de porte interne
MGB2-IHE-BR-U-S0-LY-R-165701 (N° de commande 165701)

Description

Mode d’interverrouillage

MGB2-I...

Le pêne du module de poignée rentre et sort du module de verrouillage en actionnant la poignée de la porte. La poignée de porte n’est pas maintenue en position verrouillée.

Adaptation flexible par configuration

  • Le module d’analyse se configure à l’aide de commutateurs DIP. Il se comporte, en fonction du paramétrage, en tant qu’appareil de type MGB2-BP ou de type MGB2-BR.
  • Le reset usine permet de réinitialiser sur les réglages usine.

Kit de cabochons

La couleur des boutons-poussoirs peut être choisie via le kit de cabochons fourni 120344 (5 couleurs).

Étiquettes adhésives

Possibilité de créer soi-même des inscriptions adaptées grâce aux étiquettes adhésives fournies. (3 unités sans inscription)

Déverrouillage interne

Permet, en cas de danger, de débloquer l’interverrouillage sans outillage complémentaire. La poignée de porte intérieure permet de sortir de la zone de danger.

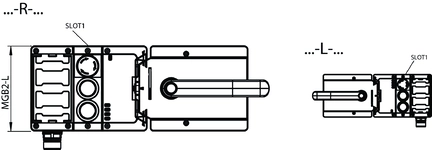

Dimensions
Dimensions
Dimensions
Dimensions

Dessins cotés

Dessins cotés

Dessins cotés

Dessins cotés

Caractéristiques techniques

Autorisations

TUEV Süd München_M6A 040393 0038 Rev.02FCC_2AJ58-03_

Déverrouillage interne MGB-E-A-100465 (Code article 100465)

Déverrouillage interne MGB-E-A-100465 (Code article 100465)

Valeurs mécaniques et environnement

Position de montage Au choix
Durée de vie mécanique 1 x 10⁶
Température ambiante -30 ... 55 °C
Matériau
Boîtier Zinc moulé sous pression / acier inoxydable peint par poudrage

Divers

Numéro de version du produit V2.0.0

Modules de poignée MGB2-H-BA1A1-R-137617 (Code article 137617)

Modules de poignée MGB2-H-BA1A1-R-137617 (Code article 137617)

Valeurs mécaniques et environnement

Position de montage Charnières DIN à droite
Indice de protection IP65
Température ambiante -30 ... 55 °C
Matériau
Boîtier Plastique renforcé avec des fibres de verre, zinc moulé sous pression, nickelé, acier inoxydable

Modules de verrouillage MGB2-I-BR-U-XA9S0-LY-R-165702 (Code article 165702)

Modules de verrouillage MGB2-I-BR-U-XA9S0-LY-R-165702 (Code article 165702)

Valeurs mécaniques et environnement

Position de montage Charnières DIN à droite

Sous-modules MSM-1-P-CA-PPP-A9-127040

Sous-modules MSM-1-P-CA-PPP-A9-127040

Eléments de commande et d'affichage

RepèreCouleurExtrasÉtiquette amovibleRemarque étiquette amovibleVersionÉlément de commutationNombreDésignation1LED
1Bouton lumineux1F
2Bouton lumineux1F
3Bouton lumineux1F

Puissance électrique connectée

Consommation max. 30 mA
Éléments de commande et de signalisation
Pouvoir de coupure max. 0.25 W
Tension de commutation 24 V
Courant de commutation 5 ... 10 mA
Alimentation LED 24 V DC

Valeurs mécaniques et environnement

Position de montage Au choix
Température de stockage -25 ... 70 °C
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (IP20) (à l’état monté)
Température ambiante
avec UB = 24 V DC -25 ... 55 °C
Matériau Plastique renforcé avec des fibres de verre

Divers

Submodulbreite 1
ID logiciel (SW-ID) 127040
Caractéristique supplémentaire avec kit de cabochons réf. article 163284

Modules MGB2-I-BR-U-X0000-JX-157957

Modules MGB2-I-BR-U-X0000-JX-157957

Puissance électrique connectée

Section de raccordement
(rigide/flexible) avec embout selon DIN 46 228/1 0.25 ... 1.5 mm²
(rigide/flexible) 0.25 ... 1.5 mm² ((AWG 23 ... AWG 16))
(rigide/flexible) avec embout et collerette selon DIN 46 228/1 0.25 ... 0.75 mm²
Tension assignée d’isolement Ui 75 V
Tension de choc assignée Uimp 1.5 kV
Temps différentiel
entre FO1A et FO1B max. 10 ms
Catégorie d’emploi
DC-13 24 V 150 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives.)
Durée du risque selon EN 60947-5-3 max. 50 ms
Durée du risque selon EN 60947-5-3, Rallonge pour chaque appareil supplémentaire max. 10 ms
Classe de protection III
Codage par transpondeur Unicode
Degré de pollution (externe, selon EN 60947-1) 3
Sorties de signalisation OD, OT/C, OI
Type de sortie Sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie UB-2 ... UB V DC (Valeur pour un courant de 50 mA sans prise en compte de la longueur de câble)
Courant de sortie max. 50 mA
Sorties de sécurité FO1A, FO1B
Type de sortie Sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
UFO1A /UFO1B BAS 0 ... 1 V DC
UFO1A /UFO1B HAUT UB-3,5 ... UB V DC (Valeur pour un courant de 150 mA sans prise en compte de la longueur de câble)
Courant de sortie
par sortie de sécurité FO1A/FO1B 1 ... 150 mA
Temps d’activation max. 80 ms
Durée de l'impulsion de test max. 0.3 ms
Intervalle des impulsions de test min. 100 ms
Alimentation UB
Tension de service DC
UB 24 V DC -15% ... +20% ((protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV))
Consommation
IUB max. 80 mA (à 20,4 V avec entrées de sécurité FI1A et FI1B, sorties hors charge)

Valeurs mécaniques et environnement

Temporisation avant l’état prêt 5 s
Température de stockage -30 ... 70 °C
Durée de vie mécanique
en cas d’utilisation comme butée de porte et énergie d’impact d’2 joule 0.1 x 10⁶
en cas d’utilisation comme butée de porte et énergie d’impact d’1 joule 0.2 x 10⁶
Total 1 x 10⁶
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (A l'état fermé avec montage correct des câbles de raccordement et des sous-modules.)
Température ambiante
avec UB = 24 V DC -30 ... 55 °C
Matériau
Boîtier Plastique renforcé avec des fibres de verre ; zinc moulé sous pression, nickelé

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de la position du protecteurPL e32.95x10-9420 y


Divers

Slotkonfiguration 1

Sous-modules MSM-C-K-BA-SBS-S0-160847

Sous-modules MSM-C-K-BA-SBS-S0-160847

Valeurs mécaniques et environnement

Type de connexion Entrées de câble M20x1,5
Position de montage Au choix
Température de stockage -25 ... 70 °C
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (IP20) (à l’état monté)
Température ambiante -25 ... 55 °C
Matériau Plastique renforcé avec des fibres de verre

Divers

Étiquette amovible
NombreInscriptionRemarque
3sans étiquette
Caractéristique supplémentaire
avec porte-étiquette réf. article 156733
avec kit bornier réf. article 136572

Accessoires de raccordement AC-MC-00-0-B-156718

Accessoires de raccordement AC-MC-00-0-B-156718

Puissance électrique connectée

Degré de pollution selon EN 60664-1 3

Valeurs mécaniques et environnement

Température de stockage -30 ... 70 °C
Température ambiante -30 ... 55 °C
Matériau Plastique renforcé avec des fibres de verre
Connexion 1
Type de connexion 2x vis M4
Indice de protection IP65 (Uniquement vissé aux modules de base prévus à cet effet.)

Divers

Couleur noir
Caractéristique supplémentaire
avec vis de fixation
avec joint

Composants

MGB-E-A-100465
100465
MGB-E-A-100465
Déverrouillage interne MGB-E-A...
  • Déverrouillage interne depuis la zone de danger
  • Poignée de porte rouge sécurité
  • Conçu pour profilés de porte jusqu’à 40 mm
  • Axe rallongé pour portes plus épaisses (disponible en option)
MGB2-H-BA1A1-R-137617
137617
MGB2-H-BA1A1-R-137617
Module de poignée MGB2-H... (poignée de porte, butée de porte à droite)
  • Pêne intelligent
  • Dispositif de consignation basculable
  • Poignée de porte
  • Butée de porte réglable, réglage usine : à droite
MGB2-I-BR-U-XA9S0-LY-R-165702
165702
MGB2-I-BR-U-XA9S0-LY-R-165702
Module de verrouillage MGB2-I-BR... (3 boutons-poussoirs, butée de porte à droite)
  • Verrouillage (sans interverrouillage)
  • 3 bouton-poussoir lumineux
  • 3 étiquettes adhésives
  • Entrée de câble M20 x 1,5 (presse-étoupe à commander séparément)
  • Butée de porte réglable, réglage usine : à droite
  • Unicode
  • Compatible avec la technologie BR

Accessoires

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 165701
Désignation article MGB2-IHE-BR-U-S0-LY-R-165701
Poids brut 3,145kg
Code douanier 85371098
ECLASS 27-27-24-03 Safety-related transponder switch
