ESM-BA301P (N° de commande 097230)

Unité de base ESM-BA3.., 3 contacts de sécurité, 1 contact auxiliaire, cat. 4

  • ESM-BA.. Utilisation jusqu’à la catégorie 4 selon EN ISO 13849-1
  • Indications d’état par LED
  • Commande simple ou double canal
  • 3 contacts de sécurité redondants
  • 1 contact auxiliaire (contact de signalisation)
  • Détection des courts-circuits entre conducteurs et des courts-circuits à la terre/masse
  • Bornes de raccordement enfichables
ESM-BA301P (N° de commande 097230)

Description

Sorties de relais

Les sorties sont isolées galvaniquement et redondantes.

Possibilités de raccordement

Avec un câblage adapté, il est possible de sélectionner les fonctions suivantes :

  • Démarrage du relais de manière automatique ou par l’intermédiaire d’un bouton de démarrage.
  • Contrôle des relais ou des contacteurs montés en aval.
  • Contrôle de simultanéité afin de contrôler l’état des éléments de sécurité dans le temps.
  • Démarrage du relais par un bouton de démarrage contrôlé.
  • Détection des courts-circuits entre les câbles de raccordement afin de désactiver les sorties ou d’empêcher le démarrage du relais.
  • Détection des courts-circuits entre un câble de raccordement et la terre ou la masse afin de désactiver les sorties ou d’empêcher le démarrage du relais.

Contacts auxiliaires

Des contacts à ouverture isolés galvaniquement sont disponibles en tant que contacts auxiliaires pour les relais des séries ESM-BA3...

Important :

Il faut un kit de raccordement par appareil.

Dimensions
Dimensions

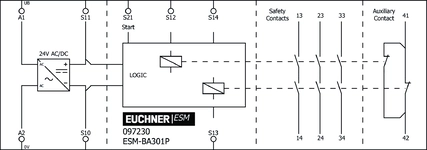

Repérage des bornes
Repérage des bornes

Dessins cotés

Dessins cotés

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Eléments de commande et d'affichage

Indicateur LED 2 indications d’état (verte) des relais K1 et K2

Puissance électrique connectée

Puissance absorbée
à 24 V DC 2.3 W
Section de raccordement 0.14 ... 2.5 mm² (Bornes de raccordement (taille))
Tension assignée d’isolement Ui 250 V
Tension de choc assignée Uimp 4 kV
Tension de service
AC/DC 24 V -10% ... +10% (Tous les raccordements électriques doivent être isolés du réseau soit par des transformateurs d’isolement de sécurité selon la norme EN 61558-2-6 avec limitation de tension de sortie en cas de défaut, soit par des mesures d’isolation équivalentes.)
Tension d'essai
Commande / Contacts 2.5 kV
Pouvoir de coupure
DC (pour la catégorie d’emploi DC 13) max. 30 W
Puissance de commutation (VA)
AC max. 500 VA
Tension de commande
sur S11 18.6 ... 26 V
Courant de commande
S11...S14 60 mA
Protection contre les inversions de polarité
Avec version UB =24 V DC Oui
Degré de pollution (externe, selon EN 60947-1) 2

Valeurs mécaniques et environnement

Type de connexion Bornes de raccordement enfichables
Température de stockage -25 ... 70 °C
Longueur de la ligne pilotée
pour la section 0,75 mm2 1000 m
Durée de vie mécanique
manœuvres 10 x 10⁶
Type de montage Rail normalisé TH 35 (EN IEC 60715)
Indice de protection IP20
Température ambiante -15 ... 40 °C (Si plusieurs ESM-BA3.. sous charge sont branchés très près les uns des autres, le courant cumulé max. sera le suivant avec une température ambiante de T=20 °C : 9 A ; T=30 °C : 3 A ; T=40 °C : 1 A. Si ces courants sont dépassés, il est nécessaire d’observer un écart de 5 mm entre les appareils.)
Matériau
Boîtier Polyamide PA6.6
Contact AgSnO2

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

Nombre de cycles de commutation
≤ 2 A à 24 V DC max. 100000 1/y
≤ 0,1 A à 24 V DC max. 500000 1/y
≤ 1 A à 24 V DC max. 350000 1/y
Durée d’utilisation 20 y (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)
Catégorie 4 (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)
Niveau de performance PL e (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)
PFHD 1,2 x 10-8 (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)

Divers

Normes respectées EN ISO 13849-1: 2015; EN 62061: 2005 + AC: 2010 + A1: 2013 + A2: 2015; EN 50581: 2012 (RoHS)

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 097230
Désignation article ESM-BA301P
Poids brut 0,175kg
Global Trade Item Number (GTIN) 4047048006003
Code douanier 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
