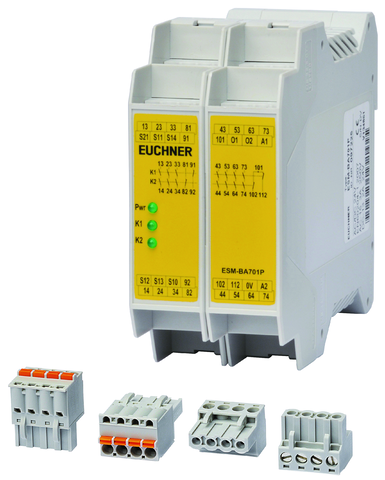

ESM-BA701P (N° de commande 097225)

Unité de base ESM-BA7.., 7 contacts de sécurité, 4 contacts auxiliaires, 2 contacts de signalisation, cat. 4

  • ESM-BA.. Utilisation jusqu’à la catégorie 4 selon EN ISO 13849-1
  • Indications d’état par LED
  • Commande simple ou double canal
  • 7 contacts de sécurité redondants
  • 4 contacts auxiliaires
  • 2 contacts de signalisation
  • Détection des courts-circuits entre conducteurs et des courts-circuits à la terre/masse en option
  • Bornes de raccordement enfichables
ESM-BA701P (N° de commande 097225)

Description

Sorties de relais

Les sorties sont isolées galvaniquement et redondantes.

Possibilités de raccordement

Avec un câblage adapté, il est possible de sélectionner les fonctions suivantes :

  • Démarrage du relais de manière automatique ou par l’intermédiaire d’un bouton de démarrage.
  • Contrôle des relais ou des contacteurs montés en aval.
  • Contrôle de simultanéité afin de contrôler l’état des éléments de sécurité dans le temps.
  • Démarrage du relais par un bouton de démarrage contrôlé.
  • Détection des courts-circuits entre les câbles de raccordement afin de désactiver les sorties ou d’empêcher le démarrage du relais.
  • Détection des courts-circuits entre un câble de raccordement et la terre ou la masse afin de désactiver les sorties ou d’empêcher le démarrage du relais.

Contacts auxiliaires

Des contacts à ouverture isolés galvaniquement sont disponibles en tant que contacts auxiliaires pour les relais de la série ESM‑BA7.

Important :

Deux kits de raccordement doivent être commandés pour cet appareil.

Dimensions
Dimensions
Repérage des bornes
Repérage des bornes

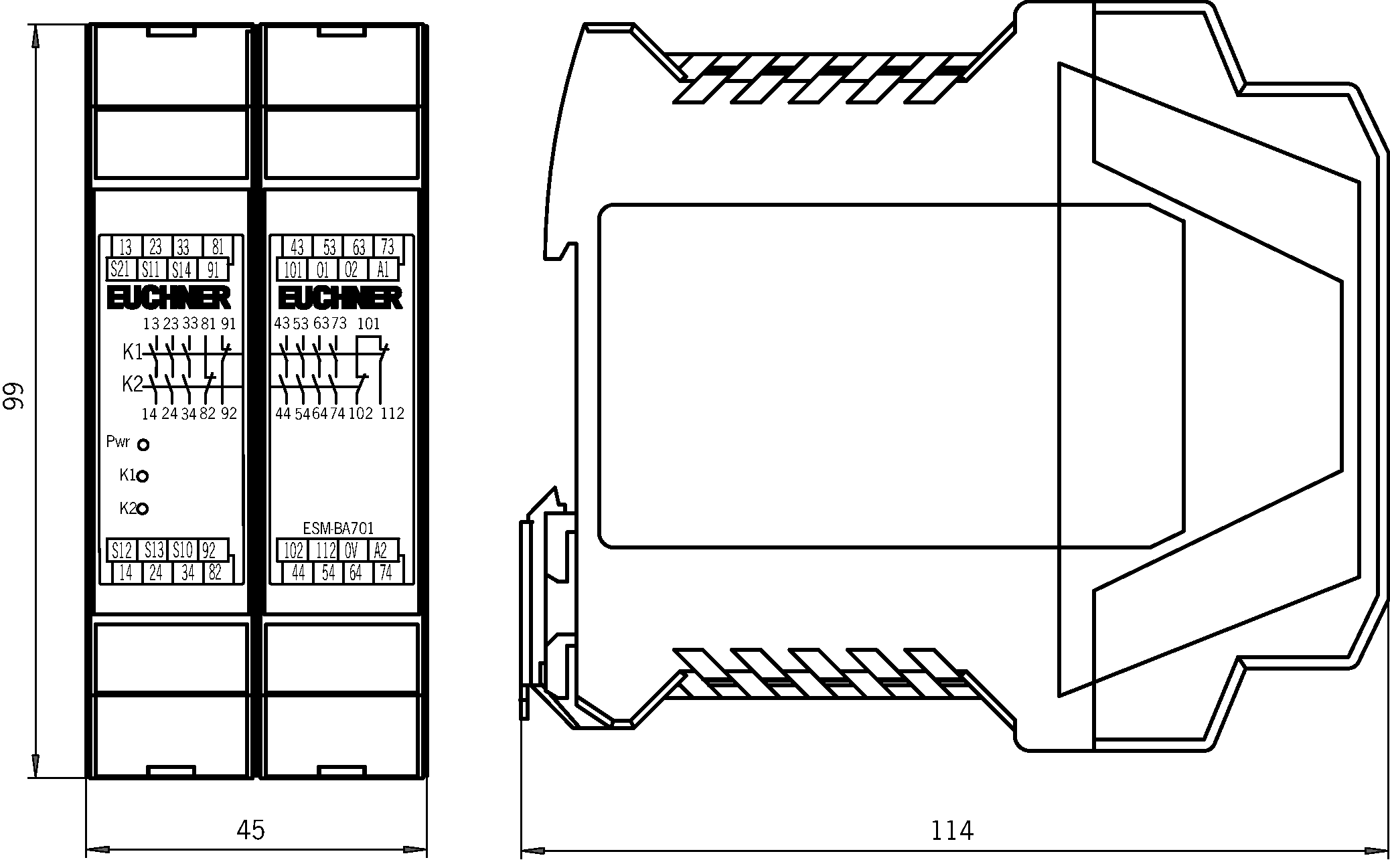

Dessins cotés

Dessins cotés

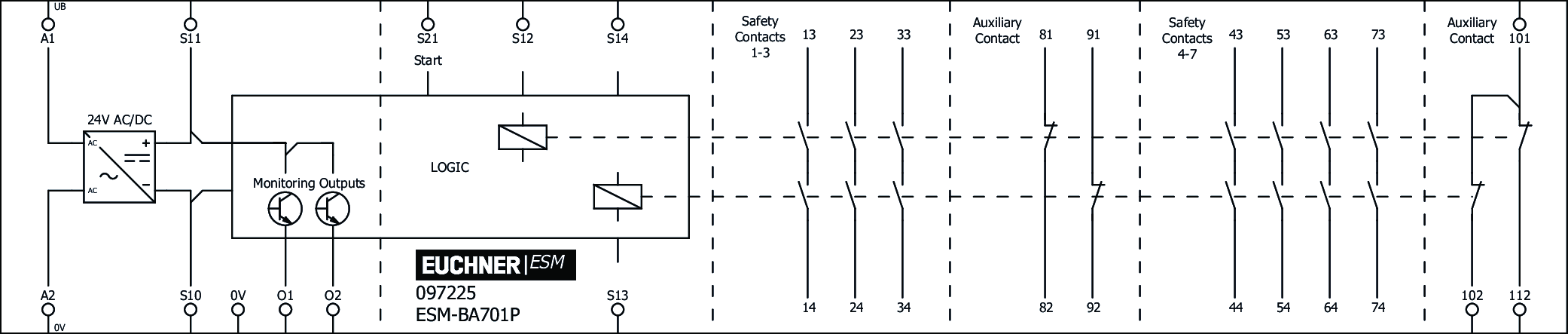

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E155795_4/1TÜV Rheinland_01/205/5114.03/24CCC2024010305659956_ESM

Eléments de commande et d'affichage

Indicateur LED 1 indication d’état tension de service (Pwr), 2 indications d’état (verte) des relais K1 et K2

Puissance électrique connectée

Puissance absorbée
à 24 V DC 4.5 W
Puissance absorbée (puissance apparente)
pour 24 V AC 8.5 VA
Section de raccordement 0.14 ... 2.5 mm² (Bornes de raccordement (taille))
Tension assignée d’isolement Ui 250 V
Tension de choc assignée Uimp 4 kV
Tension de service
AC/DC 24 V -10% ... +10% (Tous les raccordements électriques doivent être isolés du réseau soit par des transformateurs d’isolement de sécurité selon la norme EN 61558-2-6 avec limitation de tension de sortie en cas de défaut, soit par des mesures d’isolation équivalentes.)
Tension d'essai
Commande / Contacts 2.5 kV
Tension de commande
sur S11 18.6 ... 26 V
Courant de commande
S11...S14 250 mA
Protection contre les inversions de polarité
avec version UB = 24 V DC Oui
Degré de pollution (externe, selon EN 60947-1) 2

Valeurs mécaniques et environnement

Type de connexion Bornes de raccordement enfichables
Nombre de sorties de signalisation 2 sorties à semi-conducteur
Température de stockage -25 ... 70 °C
Longueur de la ligne pilotée
pour la section 0,75 mm2 1000 m
Durée de vie mécanique
manœuvres 10 x 10⁶
Type de montage Rail normalisé TH 35 (EN IEC 60715)
Indice de protection IP20
Température ambiante -15 ... 40 °C
Matériau
Boîtier Polyamide PA6.6
Contact AgSnO2

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

Nombre de cycles de commutation
≤ 1 A à 24 V DC max. 350000 1/y
≤ 0,1 A à 24 V DC max. 500000 1/y
≤ 2 A à 24 V DC max. 100000 1/y
Durée d’utilisation 20 y (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)
Catégorie 4 (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)
Niveau de performance PL e (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)
PFHD 2,47 x 10-8 (Cette valeur dépend du nombre de cycles et du pouvoir de coupure.)

Divers

Normes respectées EN ISO 13849-1:2015; EN 62061:2005+AC:2010+A1:2013+A2:2015; EN 50581: 2012 (RoHS)

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 097225
Désignation article ESM-BA701P
Poids brut 0,358kg
Code douanier 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
