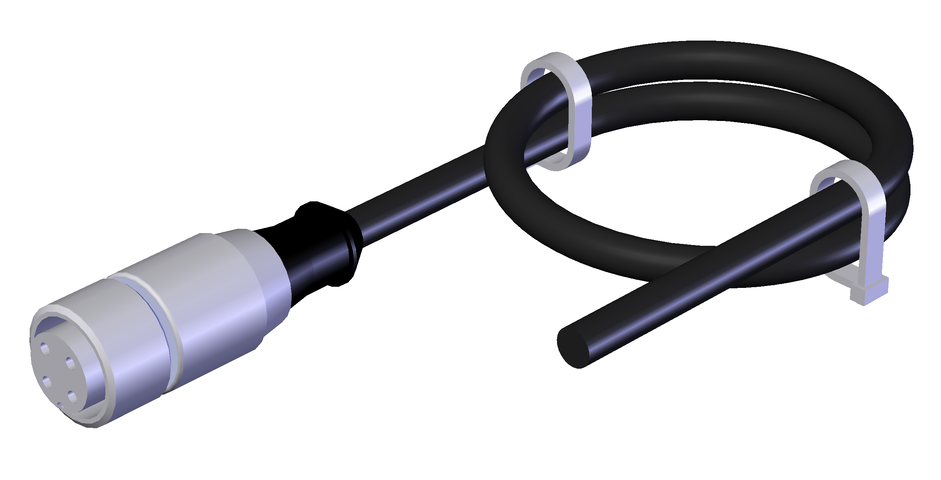

プラグコネクター M12 付き接続ケーブル
- M12 メス・プラグ、4 ピン
- ストレート・プラグコネクター
- PUR ケーブル
- ハロゲン フリー
- ケーブル長 5 m
- フライング・リード付き
- コア・カラー・コード
Description

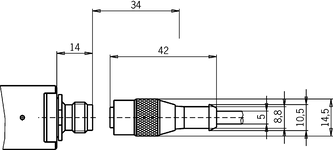

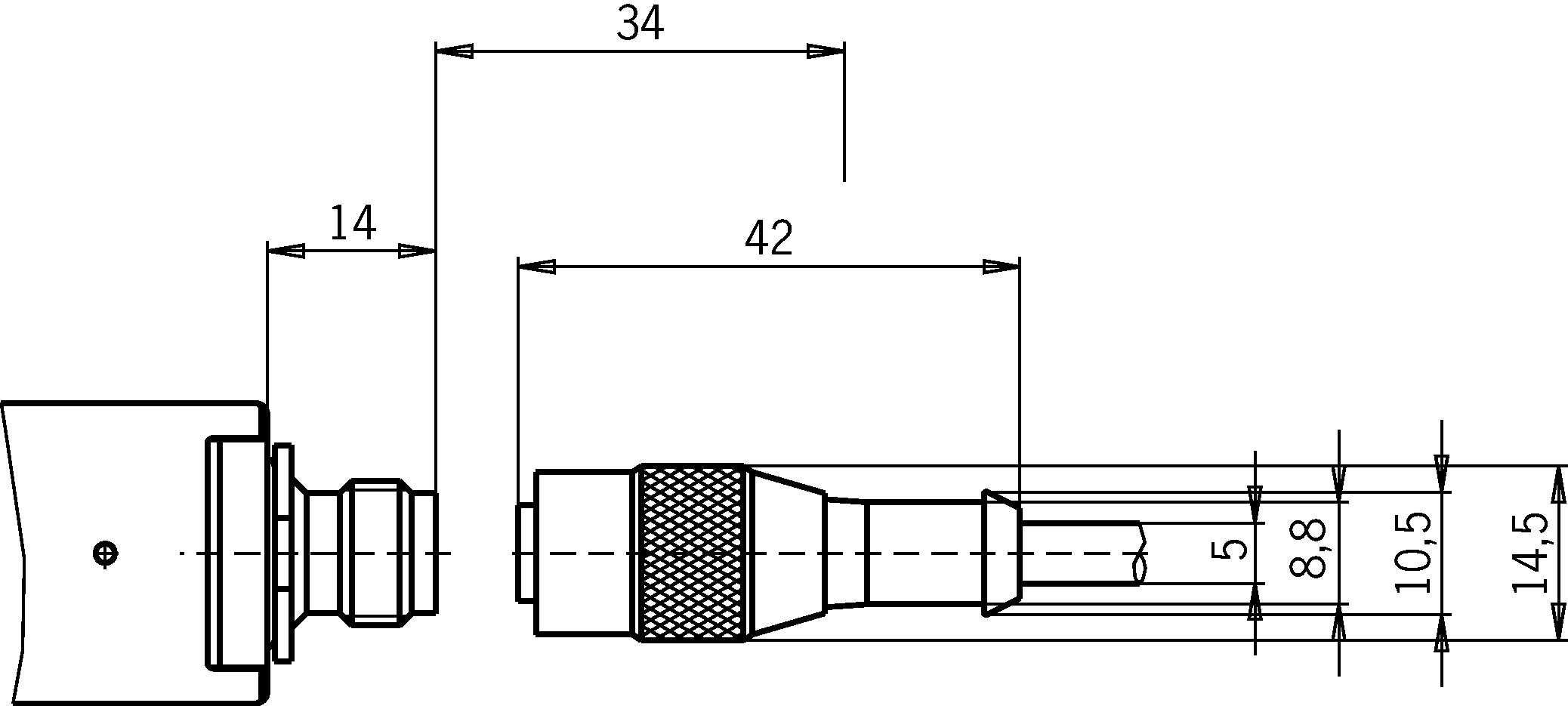

寸法図
接続例
Technical data
認証取得状況
電気的接続値
| 定格電圧 | |
| DC | 250 V |
| 試験電圧 | 2 kV (有効時間 60秒) |
| 接続 1 | |
| EN 60664-1 準拠の汚染度 | 3 |
機械的価値と環境
| 導体断面積 | 0.34 mm² |
| 導体の数 | 4 |
| 動的曲げ半径 | 10 × ケーブル径 |
| 静的曲げ半径 | 5 × ケーブル径 |
| 保管温度 | -25 ... 80 °C |
| ケーブル種類 | ストレート |
| ケーブル径 | |
| 約 | 4.7 mm |
| ケーブル長 | 5 m |
| 制動チェーンの適合性 | はい |
| ケーブル周囲温度 (動的) | -25 ... 80 °C |
| ケーブル周囲温度 (静的) | -25 ... 80 °C |
| 素材 | |
| 被覆 | PUR |
| 接続 2 | |
| 導体端部 | 切断、平滑 |
| 接続形態 | フライング・リード |
| 接続 1 | |
| 接続形態 | プラグコネクター M12x1 |
| 接続形態 | メス プラグ |
| 締め付けトルク | 0.5 Nm |
| ケーブル コンセント | ストレート |
| ピン数 | 4 |
| 保護等級 | IP67 (関連する嵌め合い部品とネジによりしっかりと締めこまれている場合のみ) |
| プラグロック | ネジ接続 |
| 素材 | |
| プラグロック | CuZn |
| プラグ ハウジング | TPU |
Downloads
Single Documents
使用方法
Safety information
Doc. no.
Version
Language
Size
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
適合宣言
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC20001578
Version
Language
Size
0,2 MB
Other Documents
営業資料
Position Switches and Multiple Limit Switches
Doc. no.
Version
Language
Size
Position Switches and Multiple Limit Switches
Doc. no.
157836
Version
01-03/18
Language
Size
4,1 MB
Interrupteurs de position et boîtiers multipistes
Doc. no.
157837
Version
01-03/18
Language
Size
4,1 MB
Positionsschalter und Reihengrenztaster
Doc. no.
157835
Version
01-03/18
Language
Size
4,1 MB
Safety Switches with Plastic Housing
Doc. no.
Version
Language
Size
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
認証・証明書
c UL us
Doc. no.
Version
Language
Size
c UL us
Doc. no.
Version
Language
Size
0,2 MB
Ordering data
| Ordernumber | 035613 |
| Item designation | C-M12F04-04X034PU05,0-GA-035613 |
| Gross weight | 0,166kg |
| Customs tariff number | 85444290900 |
| ECLASS | 27-06-03-04 Appliance cord (data cable) |
