安全スイッチ NZ.VZ、NZ.VZ.VS、TZ 用ボトム ヒンジ アクチュエーター
- アクチュエーターごとに 2 個のステンレススチール製安全ネジ
Description

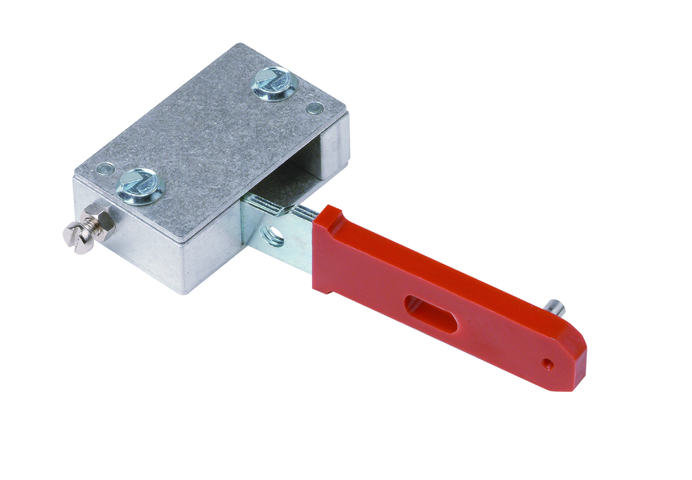

ヒンジアクチュエーター
1000mm 未満のドア半径には、ヒンジ・アクチュエーターを使用してください。アクチュエーターのスプリングの動きにより、アクチュエーティング・ヘッドでのアクチュエーターの詰まりによる損傷を防ぎます。ガードの動きに応じて、アクチュエーターの左/右または上/下を選択してください。
ステンレス製ネジ
付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。
寸法図
Technical data
認証取得状況
機械的価値と環境
| 保管温度 | -25 ... 70 °C |
| オーバートラベル | max. 4 mm |
| ドア半径 | min. 165 mm |
| 素材 | |
| ネジ | ステンレス鋼 |
| 被覆 | プラスチック |
| アクチュエーター | 亜鉛メッキ・スチール |
その他
| 挿入ファンネルの有用性 | いいえ |
Downloads
Single Documents
Other Documents
営業資料
Safety Switches with Metal Housing
Doc. no.
Version
Language
Size
Safety Switches with Metal Housing
Doc. no.
100369
Version
11-03/18
Language
Size
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Doc. no.
100676
Version
11-03/18
Language
Size
7,9 MB
Interruptores de seguridad con carcasa metálica
Doc. no.
104856
Version
11-03/18
Language
Size
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Doc. no.
100319
Version
11-03/18
Language
Size
7,9 MB
金属壳体 的安全开关
Doc. no.
102453
Version
11-03/18
Language
Size
8,2 MB
Bezpečnostní spínače s kovovým pouzdrem
Doc. no.
121650
Version
11-03/18
Language
Size
7,8 MB
認証・証明書
DGUV
Doc. no.
Version
Language
Size
DGUV
Doc. no.
Version
Language
Size
3,3 MB
CAD data
Ordering data
| Ordernumber | 048850 |
| Item designation | RADIUSBETAETIGER-Z-U |
| Gross weight | 0,079kg |
| Global Trade Item Number (GTIN) | 4047048000056 |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
