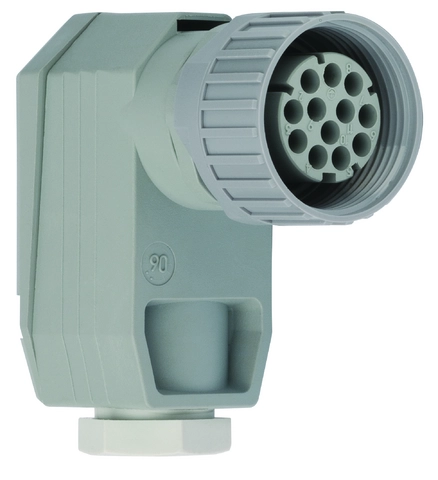

安全スイッチ NZ および TZ 用プラグコネクター SR11
- 圧着コンタクト
- 90°アングルはオプション
- ケーブルはオプション
- コーディング・シェル
Description
アングル・プラグコネクター
ケーブルなしプラグコネクターでは、ケーブル取出口の方向を調整できます。
コーディング・シェル
2 個のコーディング・シェルとネジ使用する場合、適合するコネクターのみが使用可能。
ケーブル (オプション)
ケーブル・スリーブ PUR、グレー、コンダクター断面積1.0mm²。
圧着コンタクト
ソケット・コンタクト (付属):
圧着工具が必要 (ヒルシュマン社製):
- 圧着工具 Hirschmann XZC 0704 932507005
- 取り外し工具 Hirschmann XWA 164 931812001
コネクター配列ケーブル付きプラグ
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
 | 12 |
寸法図
寸法図
寸法図
Technical data
電気的接続値
| 接続断面図 | 0.5 ... 1.5 mm² |
| 定格電圧 | |
| AC/DC | 60 V |
| 定格電流 I | 5000 mA |
機械的価値と環境
| 接続形態 | 圧着接続 |
| 接続形態 | メス プラグ |
| プラグコネクター名称 | SR11 |
| 保管温度 | -40 ... 90 °C |
| ケーブル コンセント | アングル |
| ケーブル径 | 8 ... 10 mm |
| ピン数 | 12 11 + PE |
| 保護等級 | IP65 |
| プラグロック | ネジ接続 |
| 周囲温度 | -40 ... 90 °C |
| 素材 | |
| プラグ ハウジング | PET |
Accessories
