安全スイッチ NM.VZ 用アクチュエーター
- ステンレススチール製アクチュエーター
- アクチュエーターごとに 2 個のステンレススチール製安全ネジ
Description

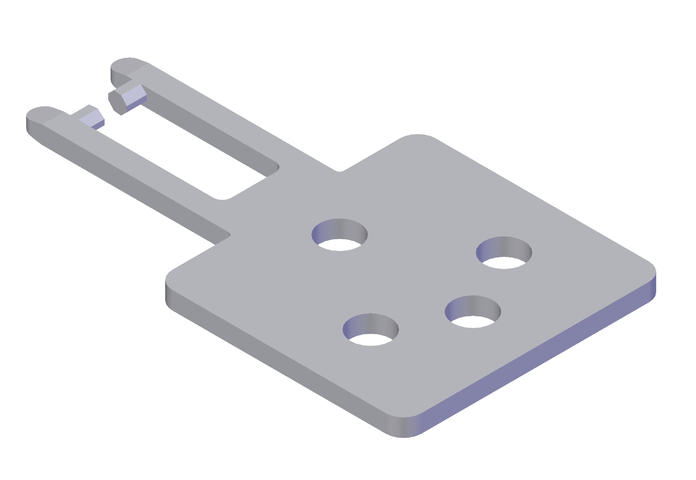

ストレートアクチュエーター
ストレート・アクチュエーターは、ドア半径が 150 mm を超えるスライド・ドアやヒンジ付きドアに使用されます。アクチュエーターのネジ外れを安全ネジが防止します。
ステンレス製ネジ
付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。

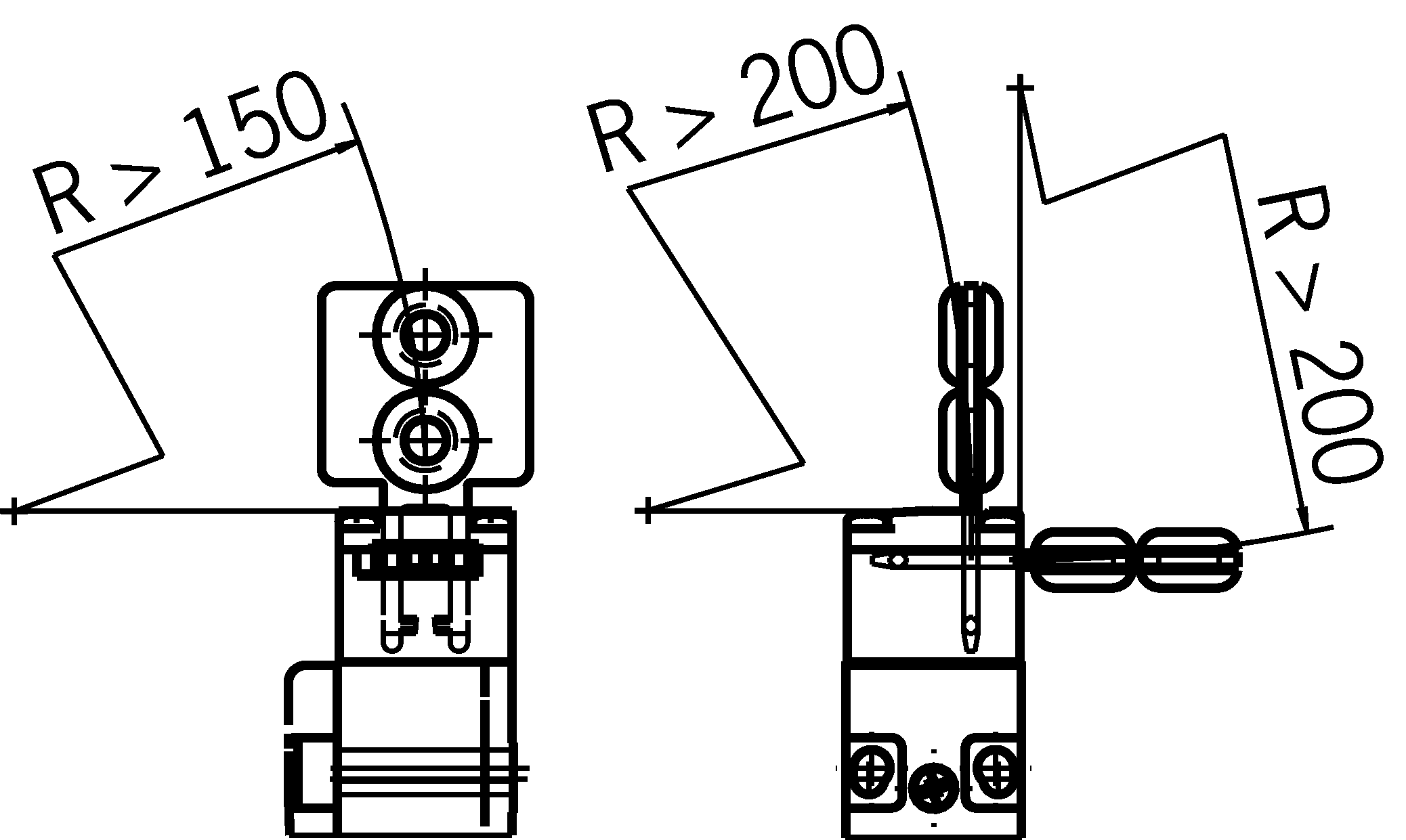

寸法図

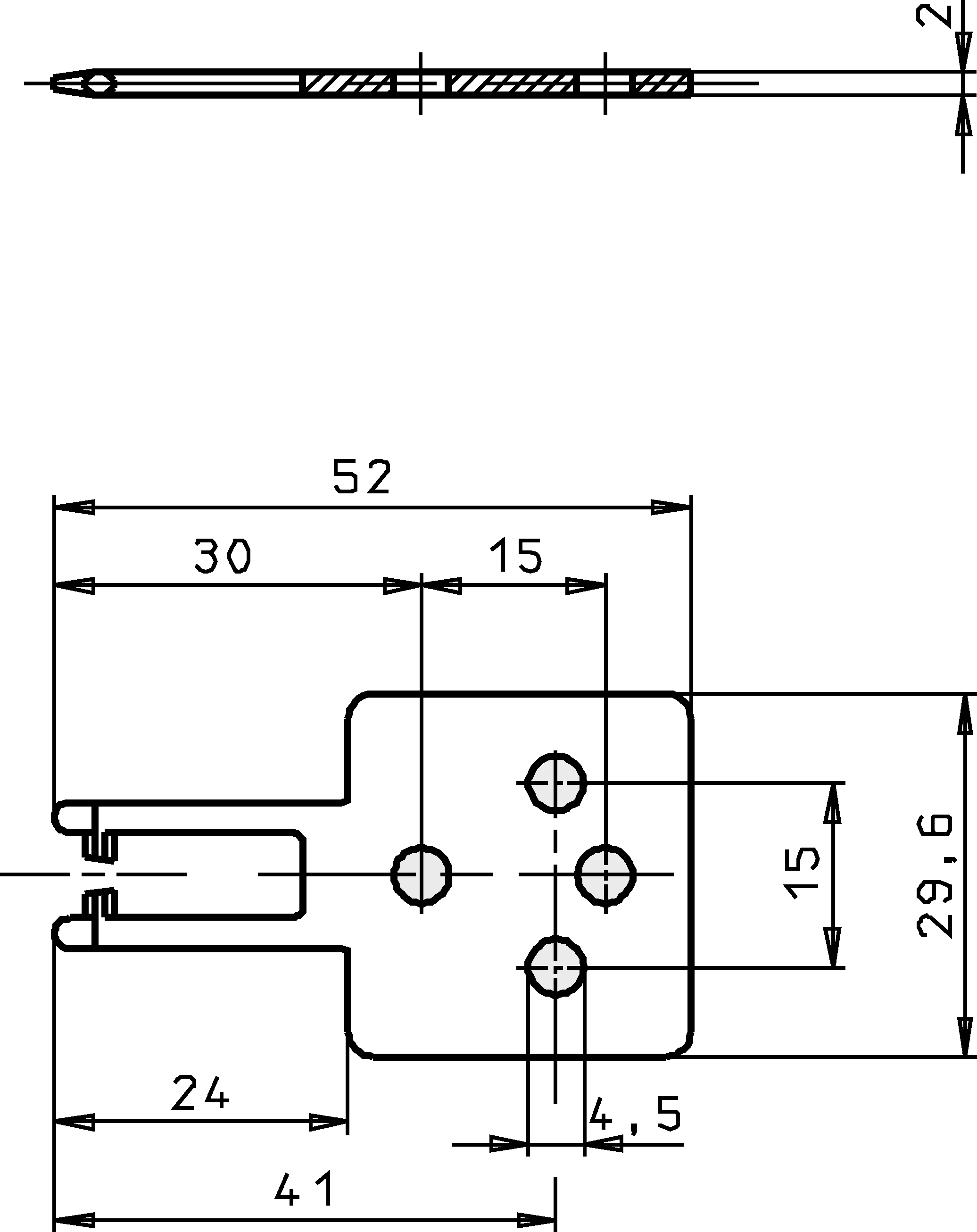

寸法図
Technical data
機械的価値と環境
| 保管温度 | -25 ... 70 °C |
| オーバートラベル | max. 4 mm |
| ドア半径 | min. 150 mm |
| 素材 | |
| ネジ | ステンレス鋼 |
| アクチュエーター | ステンレス鋼 |
その他
| 挿入ファンネルの有用性 | はい |
Accessories
Downloads
営業資料
Safety Switches with Plastic Housing
Doc. no.
Version
Language
Size
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
CAD data
Ordering data
| Ordernumber | 074076 |
| Item designation | BETAETIGER-M-G |
| Gross weight | 0,02kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
