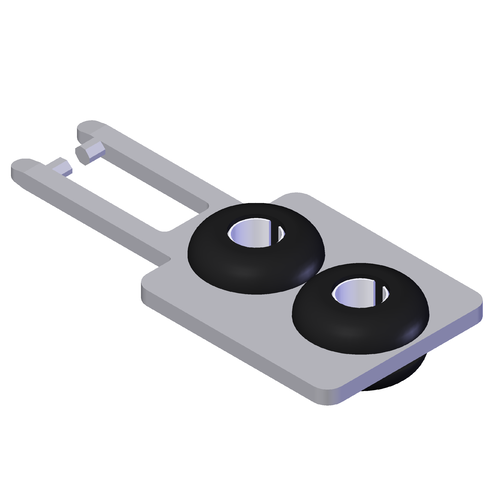

BETAETIGER-M-GTS (Order no. 074130)

安全スイッチ NM.VZ 用アクチュエーター

  • ステンレススチール製アクチュエーター
  • アクチュエーターごとに 2 個のステンレススチール製安全ネジ
  • ラバー・ブッシュ付きアクチュエーター
  • コンパクトな設計
BETAETIGER-M-GTS (Order no. 074130)

Description

ストレートアクチュエーター

ストレート・アクチュエーターは、ドア半径が 150 mm を超えるスライド・ドアやヒンジ付きドアに使用されます。アクチュエーターのネジ外れを安全ネジが防止します。

ラバー・ブッシュ付きアクチュエーター

アクチュエーターのフレキシブルな取り付け用。

ステンレス製ネジ

付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。

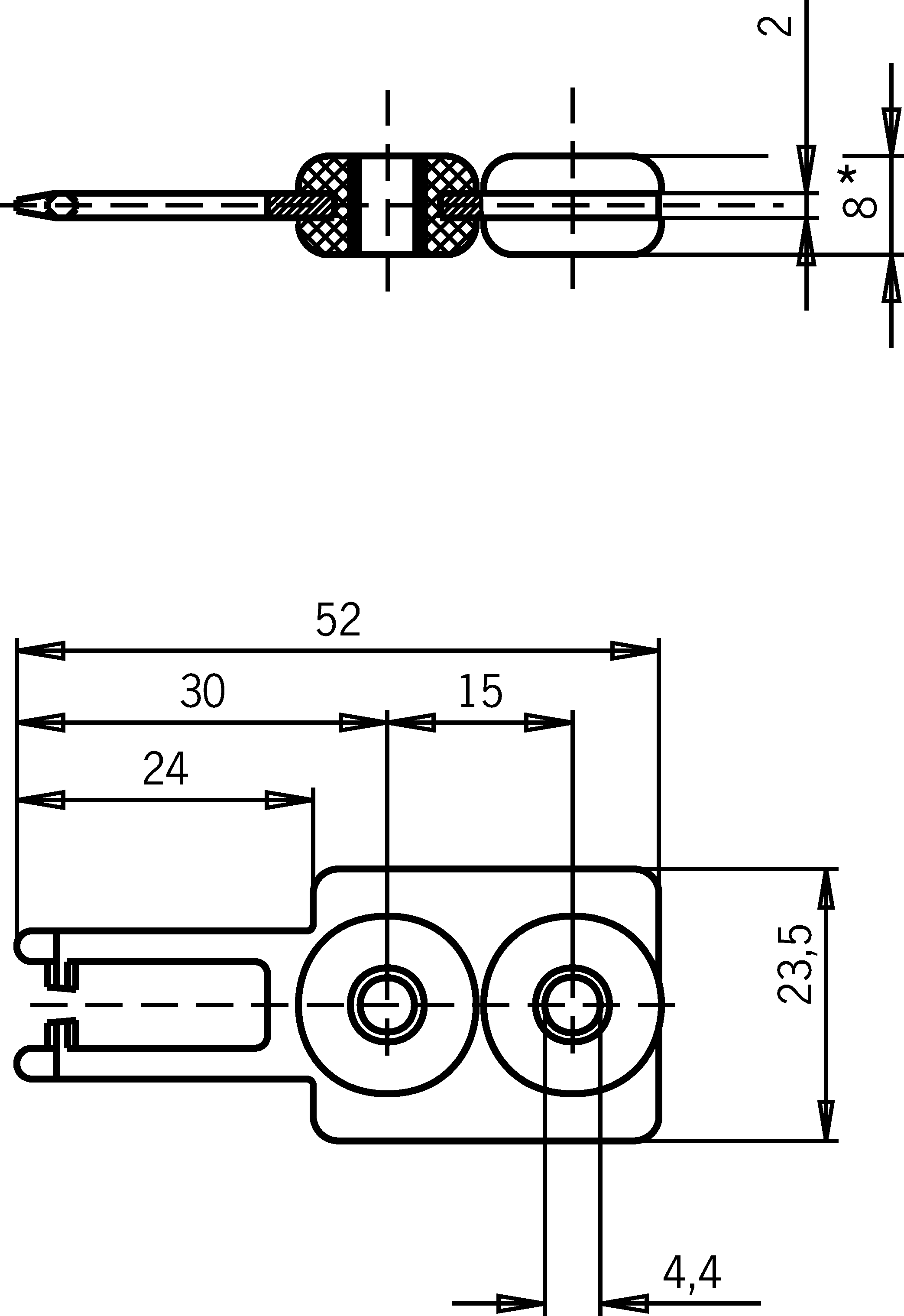

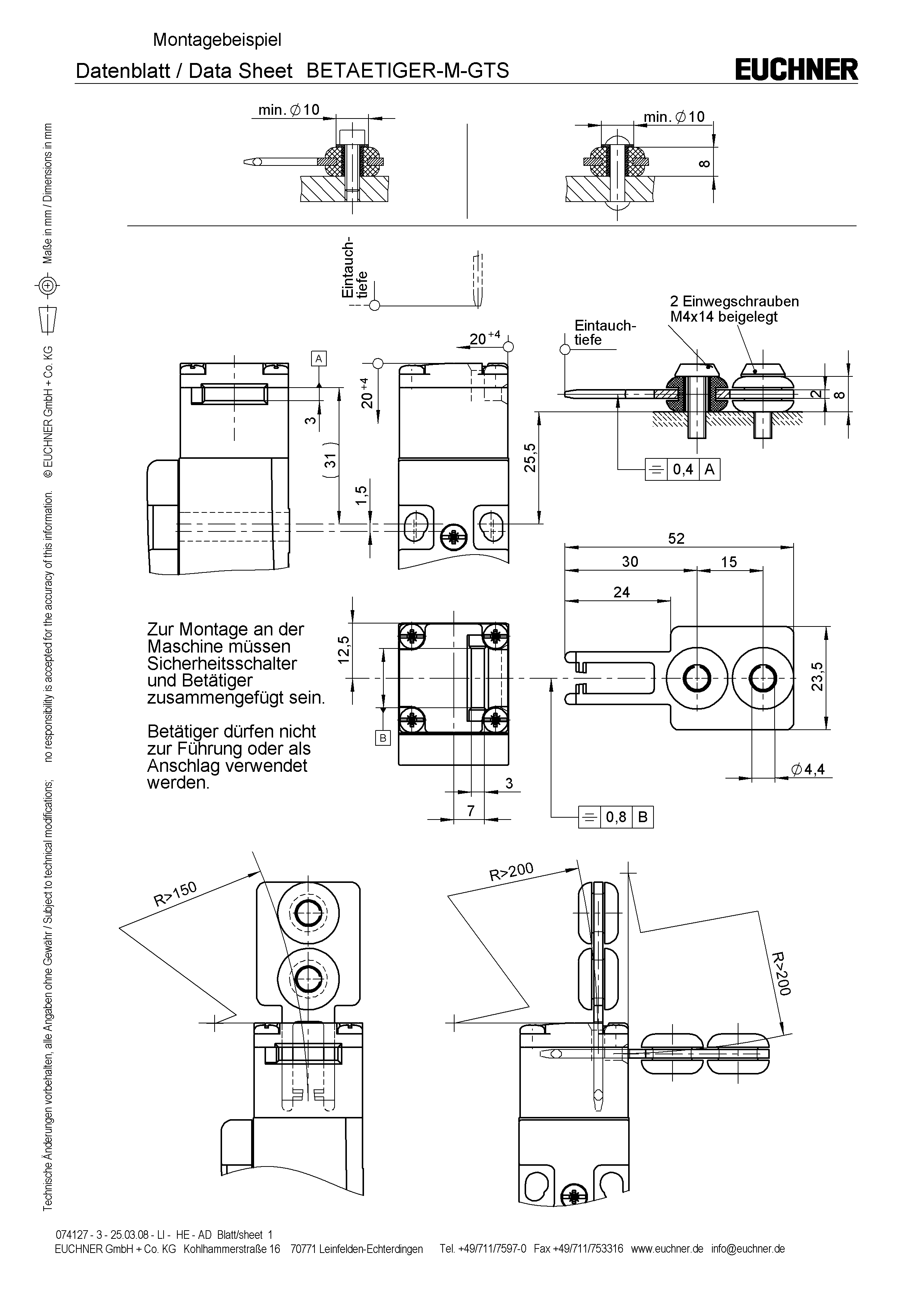

寸法図
寸法図
寸法図
寸法図

寸法図

寸法図

寸法図

寸法図

Technical data

機械的価値と環境

保管温度 -25 ... 70 °C
オーバートラベル max. 4 mm
ドア半径 min. 150 mm
素材
アクチュエーター ステンレス鋼
ネジ ステンレス鋼
ラバー ブッシュ NBR

その他

挿入ファンネルの有用性 はい

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 074130
Item designation BETAETIGER-M-GTS
Gross weight 0,02kg
Customs tariff number 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
