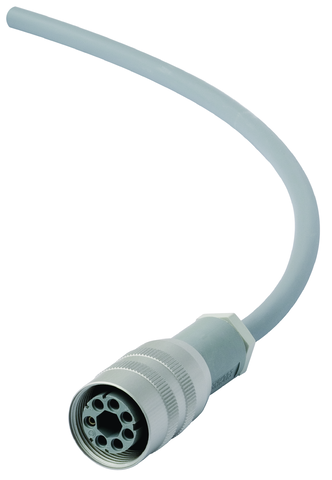

プラグ・コネクター SR6 付き接続ケーブル、15 m
- メス・プラグ SR6、6 ピン + PE
- ストレート・プラグコネクター
- PUR ケーブル
- ケーブル長 15 m
- フライング・リード付き
Description
コネクター配列
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
 | 7 |

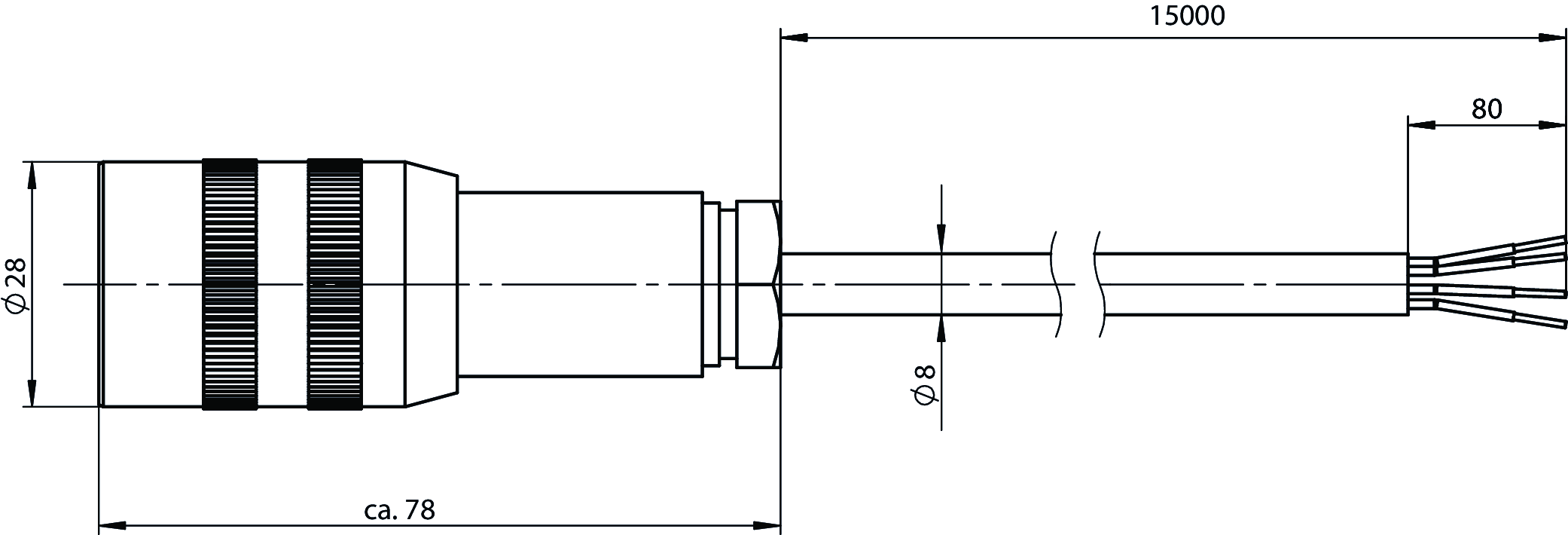

寸法図
寸法図
寸法図
Technical data
電気的接続値
| 定格電圧 | 250 V |
| 試験電圧 | 4 kV |
機械的価値と環境
| 導体断面積 | 1 mm² |
| 導体の数 | 7 |
| 動的曲げ半径 | 12.5 x 外径 |
| 静的曲げ半径 | 4 x 外径 |
| 保管温度 | -40 ... 80 °C |
| ケーブル種類 | ストレート |
| ケーブル径 | |
| 約 | 8 mm |
| ケーブル長 | 15 m |
| 制動チェーンの適合性 | いいえ |
| ケーブル周囲温度 (動的) | -5 ... 70 °C |
| ケーブル周囲温度 (静的) | -40 ... 80 °C |
| 素材 | |
| 被覆 | PUR |
| 接続 2 | |
| 導体端部 | 被覆を剥いた状態 |
| 接続形態 | フライング・リード |
| 接続 1 | |
| 接続形態 | プラグコネクター M26 x 1.5 |
| 接続形態 | メス プラグ |
| ケーブル コンセント | ストレート |
| ピン数 | 7 (6+PE) |
| 保護等級 | IP65 (ネジによりしっかりと締めこまれている場合のみ) |
| プラグロック | ネジ接続 |
| 素材 | |
| プラグ ハウジング | PET |
Downloads
Single Documents
使用方法
Safety information
Doc. no.
Version
Language
Size
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
適合宣言
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC20001578
Version
Language
Size
0,2 MB
Other Documents
営業資料
Safety Switches with Metal Housing
Doc. no.
Version
Language
Size
Safety Switches with Metal Housing
Doc. no.
100369
Version
11-03/18
Language
Size
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Doc. no.
100676
Version
11-03/18
Language
Size
7,9 MB
Interruptores de seguridad con carcasa metálica
Doc. no.
104856
Version
11-03/18
Language
Size
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Doc. no.
100319
Version
11-03/18
Language
Size
7,9 MB
金属壳体 的安全开关
Doc. no.
102453
Version
11-03/18
Language
Size
8,2 MB
Bezpečnostní spínače s kovovým pouzdrem
Doc. no.
121650
Version
11-03/18
Language
Size
7,8 MB
Safety Switches with Plastic Housing
Doc. no.
Version
Language
Size
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
Ordering data
| Ordernumber | 077634 |
| Item designation | C-M26F07-07X1,0PU15,0-MA-077634 |
| Gross weight | 1,745kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-06-03-04 Appliance cord (data cable) |
