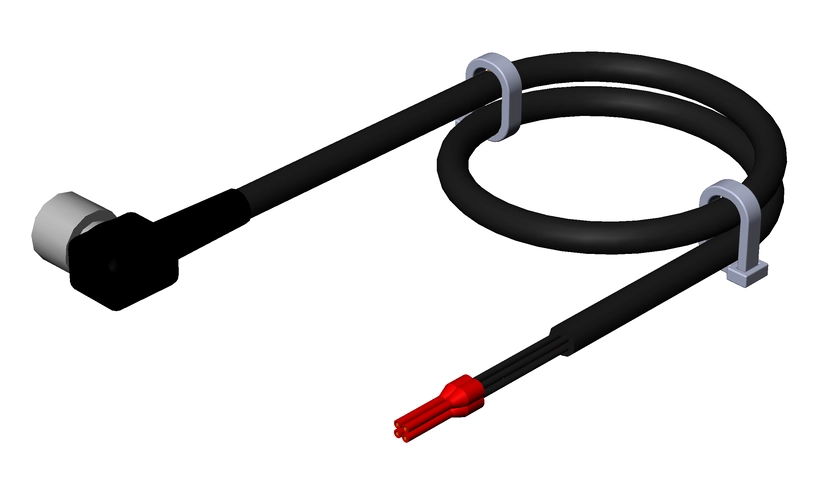

C-M08F04-04X025PV10,0-ES-084703 (Order no. 084703)

アングル・プラグコネクター M8 (4 ピン) 付き接続ケーブル、10m

  • M8 メス・プラグ、4 ピン
  • アングル・プラグコネクター
  • ケーブル出口 A (右)
  • PVC ケーブル
  • ケーブル長 10 m
  • フライング・リード付き
C-M08F04-04X025PV10,0-ES-084703 (Order no. 084703)

Description

寸法図
寸法図
寸法図
寸法図

寸法図

寸法図
Aケーブル引き出し口 A (右)
Cケーブル引き出し口 C (左)

寸法図

寸法図

Technical data

認証取得状況

c_UL_us_E155795_5/1c_UL_us_E155795_3/2

電気的接続値

接続 1
定格電圧 36 V

機械的価値と環境

導体の特定 カラー・コード
導体断面積 0.25 mm²
導体の数 4
締め付けトルク 0.3 Nm
動的曲げ半径 10 × ケーブル径
静的曲げ半径 5 × ケーブル径
保管温度 -30 ... 80 °C
ケーブル種類 ストレート
ケーブル径
約 4.3 mm
ケーブル長 10 m
制動チェーンの適合性 いいえ
ケーブル周囲温度 (動的) -5 ... 70 °C
ケーブル周囲温度 (静的) -30 ... 80 °C
素材
被覆 PVC
接続 2
導体端部 ケーブル・エンド・スリーブ
接続形態 フライング・リード
接続 1
接続形態 プラグコネクター M8x1
接続形態 メス プラグ
ケーブル コンセント アングル
ピン数 4
保護等級 IP67 (挿入状態で)
プラグロック ネジ接続
素材
プラグ ハウジング TPU

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 084703
Item designation C-M08F04-04X025PV10,0-ES-084703
Gross weight 0,359kg
Customs tariff number 85444290900
ECLASS 27-06-03-04 Appliance cord (data cable)
