BETAETIGER-Z-GME (Order no. 097436)

安全スイッチ NZ.VZ、NZ.VZ.VS、TZ 用アクチュエーター

  • ソリッド・ステンレス・スチール製
  • アクチュエーターごとに 2 個のステンレススチール製安全ネジ
BETAETIGER-Z-GME (Order no. 097436)

Description

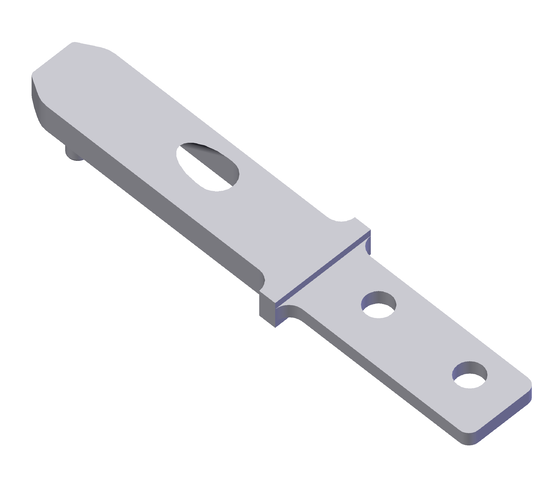

ストレートアクチュエーター

ストレート・アクチュエーターは、ドア半径が 1,000 mm を超えるスライド・ドアやヒンジ付きドアに使用されます。アクチュエーターのネジ外れを安全ネジが防止します。付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。

オーバートラベル付きアクチュエーター

4 mm

通常の遊びのドア用

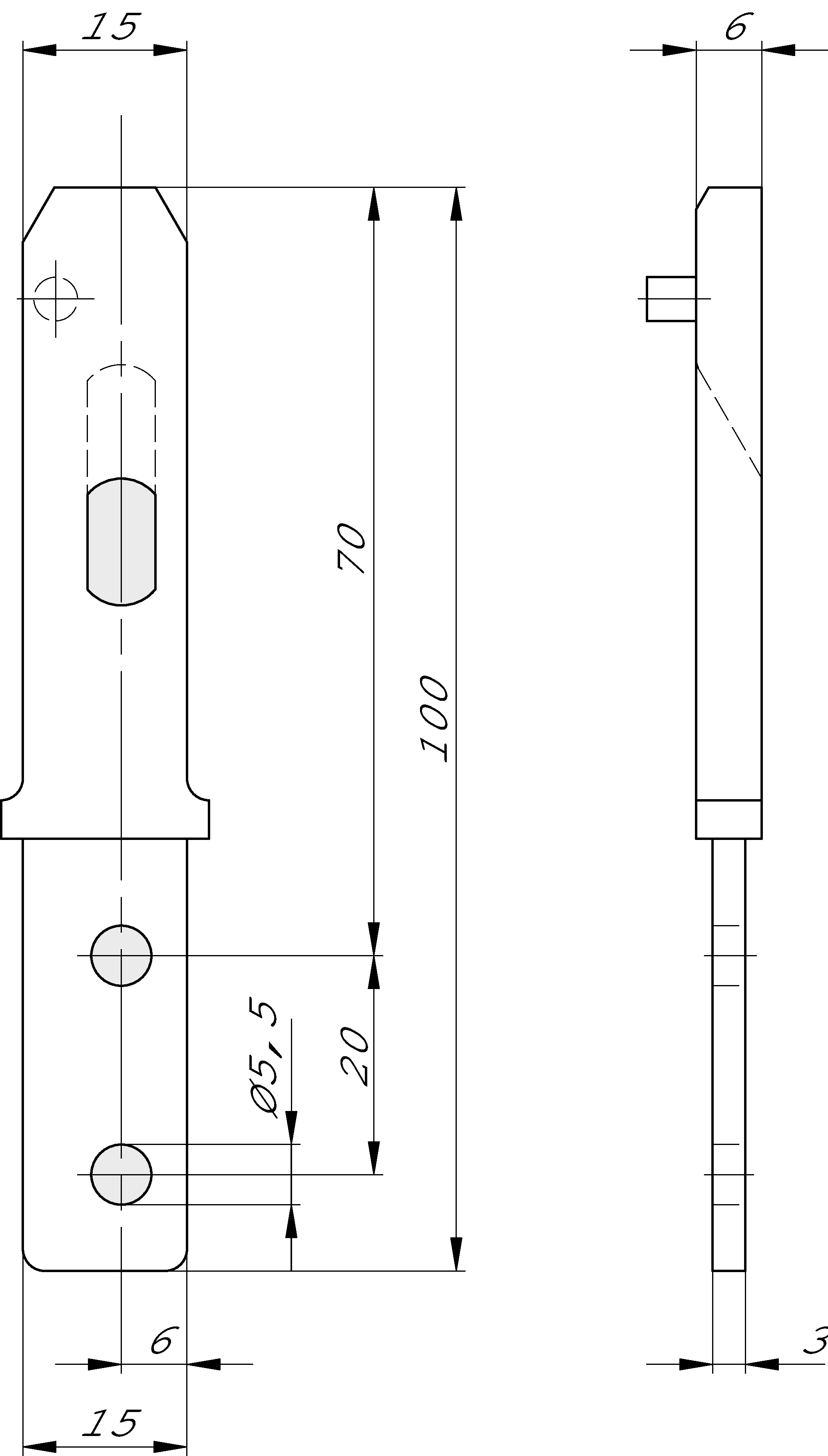

寸法図
寸法図

寸法図

寸法図

Technical data

認証取得状況

DGUV_NZVZ_ET 23004_ET 23005

機械的価値と環境

保管温度 -25 ... 70 °C
オーバートラベル max. 4 mm
ドア半径 min. 1000 mm
素材
ネジ ステンレス鋼
アクチュエーター ステンレス鋼

その他

挿入ファンネルの有用性 いいえ

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 097436
Item designation BETAETIGER-Z-GME
Gross weight 0,057kg
Customs tariff number 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
